Projetado para departamentos municipais que gerenciam corredores de utilidades subterrâneas mistas. O XHGX507 detecta cabos de energia e tubulações metálicas com um único instrumento — eliminando a necessidade de localizadores separados de cabos e tubulações. Operação multifrequência (815Hz a 83kHz) com três modos de operação se adapta a qualquer cenário de campo. De corredores de utilidades urbanas a rotas de dutos rurais, uma pessoa pode mapear tudo.
Três Modos de Operação — Um Instrumento
🔌 Conexão Direta
Maior precisão para cabos acessíveis. Conecta fisicamente o transmissor ao condutor alvo para injeção máxima de sinal e maior alcance de detecção de até 15 km.
🔗 Acoplamento (Grampo)
Injeção de sinal sem contato via acessório de grampo. Ideal para cabos ou tubulações energizados onde a conexão direta não é possível. Seguro, rápido e não disruptivo.
📡 Indução
Modo de varredura totalmente sem contato. Percorra a área com o receptor para detectar utilidades enterradas sem qualquer conexão física — perfeito para levantamentos iniciais do local e corredores de utilidades desconhecidos.
Detalhes do Produto
XHGX507
O localizador de cabos e tubulações subterrâneas XHGX507 é usado principalmente para localização de falhas em cabos, identificação de cabos, medição de caminho e profundidade de cabos. Ele pode completar tarefas que antes só podiam ser realizadas por alguns conjuntos de instrumentos.
Princípio de funcionamento
O localizador de cabos e tubulações subterrâneas é projetado com base no método de indução eletromagnética e na aplicação do princípio de comunicação.
1. O sinal eletromagnético é gerado pelo transmissor, e o sinal é transmitido para o cabo subterrâneo sob teste através de diferentes métodos de conexão de transmissão.
2. Após o cabo subterrâneo induzir o sinal eletromagnético, uma corrente induzida é gerada no cabo, e a corrente induzida se propaga ao longo do cabo à distância.
3. No processo de propagação da corrente, ondas eletromagnéticas são irradiadas para o solo através do cabo subterrâneo. Quando o receptor detecta no solo, o sinal da onda eletromagnética será recebido no solo acima do cabo.
4. A posição, direção e falha do cabo subterrâneo podem ser julgadas pela mudança na força do sinal recebido.
Recursos
● A tela LCD grande exibe a força do sinal, e a barra, setas e avisos de voz facilitam ao operador julgar a posição subterrânea do cabo e o ponto de falha. Uma pessoa pode fazer tudo.
● Design totalmente digital, tela gráfica LCD grande e clara e posicionamento confiável
● Portátil e leve, fácil de transportar
● Bateria recarregável embutida
● Ohmímetro embutido para medir a resistência do loop do cabo
● Pode ser usado para detectar falhas de isolamento de até 2MΩ para o terra
● Com função de luz de fundo para adaptação à operação noturna
● Ohmímetro embutido para medir a resistência do loop do cabo
● Exibe a profundidade e a corrente do cabo
Componentes principais

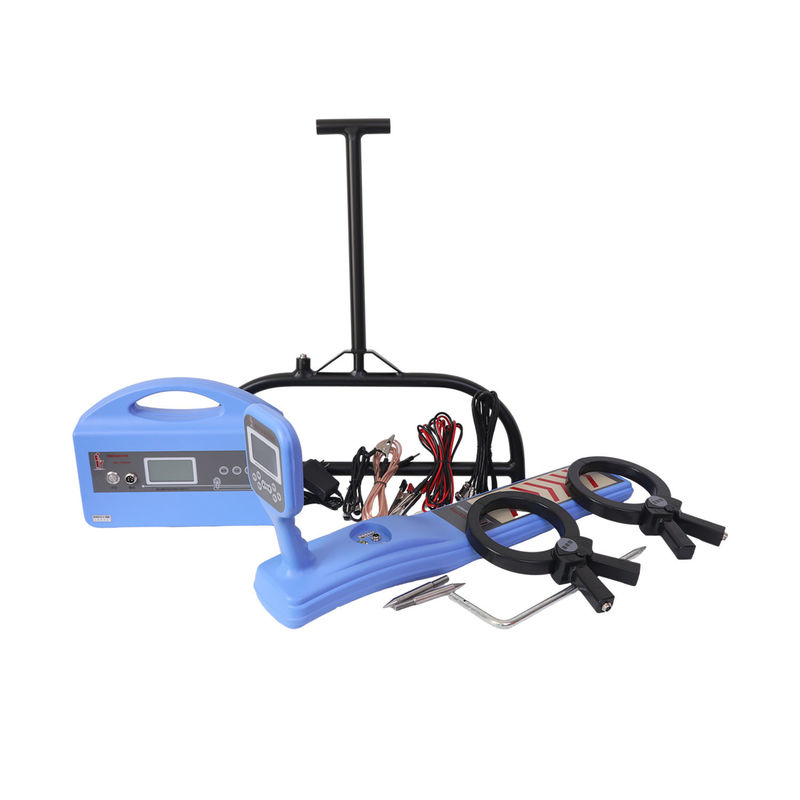

Este localizador de cabos e tubulações é composto principalmente por transmissor e receptor, com acessórios de dois grampos, um A-frame e fios de conexão necessários.
Parâmetros Técnicos
Transmissor
|
Frequência de trabalho
|
baixa frequência (815Hz), frequência intermediária (8kHz), alta frequência (33 kHz), radiofrequência (83 kHz)
|
|
Modo de trabalho
|
método de conexão direta, método de acoplamento (método de pinça), método de indução
|
|
Carga de correspondência
|
5 ohms—3000 ohms
|
|
Exibição de impedância
|
5 dígitos
|
|
Superaquecimento e sobrecorrente
|
proteção automática
|
|
Potência de saída
|
marcha baixa, marcha média, marcha alta
|
Receptor
| Frequência de trabalho |
baixa frequência (815Hz), frequência intermediária (8kHz), alta frequência (33 kHz), radiofrequência (83 kHz), frequência passiva 50Hz
|
| Modo de antena |
método do vale (modo de valor zero), método do pico (modo de pico), método de tensão de passo e método de corrente de grampo (A-frame)
|
| Indicação de corrente |
exibe o valor efetivo da corrente do cabo sob teste (unidade: mA)
|
| Temperatura de trabalho |
-10℃+55℃ |
| Indicador de energia |
exibição gráfica |
| Vida útil da bateria |
trabalho contínuo > 8 horas: trabalho intermitente > 16 horas
|
| Indicação de força do sinal |
diagrama de escada, faixa digital 0-999
|
| Controle de ganho |
ajuste manual, faixa dinâmica de 100dB |
| Profundidade de detecção |
a profundidade máxima de detecção é de cerca de 10 metros
|
| Distância máxima de detecção |
O cabo com bom isolamento pode chegar a 15 km no método de conexão direta
|
| Medição de profundidade |
pressione a tecla de profundidade para exibir três dígitos, a profundidade máxima pode ser medida até 10 metros
|
| Precisão |
Baixa frequência: ±(1-5)% ≤2.5m Radiofrequência: ±(5-12)% ≤2.5m
|
Equipe sua frota de manutenção municipal com o XHGX507. Entre em contato conosco para aquisição em volume, fichas técnicas e agendamento de demonstrações no local.
▎Perguntas Frequentes
P: Que tipos de utilidades subterrâneas o XHGX507 pode detectar?
O XHGX507 é projetado para detectar uma ampla gama de utilidades subterrâneas, incluindo cabos de energia (energizados e desenergizados), cabos de telecomunicações, tubulações de água metálicas, gasodutos e outros conduítes metálicos. Usando o método de indução eletromagnética com frequências selecionáveis, ele pode distinguir entre diferentes tipos de utilidades com base nas características de resposta do sinal.
P: Quão precisa é a medição de profundidade e quais fatores a afetam?
O instrumento fornece exibição digital de profundidade de leitura direta com precisão variando de acordo com o modo de frequência. Baixa Frequência (BF) geralmente atinge precisão de ±(1-5)%, enquanto Radiofrequência (RF) atinge ±(5-12)%. Fatores que afetam a precisão incluem teor de umidade do solo, proximidade de outros objetos metálicos, qualidade do sinal e técnica do operador. Os métodos de verificação de 45 graus e 80% são recomendados para confirmação.
P: O XHGX507 pode funcionar em áreas com alta interferência eletromagnética?
Sim. O instrumento suporta múltiplas frequências de operação e ajuste de ganho (faixa dinâmica de 0-100dB) que permitem aos operadores selecionar a frequência e sensibilidade ideais para ambientes ruidosos. Os modos de antena Pico e Vale fornecem métodos de detecção complementares — Pico para rastreamento rápido em áreas claras, Vale para posicionamento de precisão em zonas de alta interferência.
P: É necessário treinamento pré-escavação para operar o instrumento?
O XHGX507 possui uma interface intuitiva com exibição de força de sinal em tempo real, tom de áudio proporcional à força do sinal e indicadores direcionais claros. A maioria dos operadores se torna proficiente em um dia de uso em campo. Para organizações que exigem certificação formal, programas de treinamento no local estão disponíveis mediante solicitação.
P: Que garantia e suporte pós-venda são fornecidos?
Garantia padrão de 12 meses contra defeitos de fabricação com suporte técnico vitalício. Certificado CE e ISO 9001:2015. O kit completo inclui receptor, transmissor, cabos de conexão, haste de aterramento, baterias recarregáveis, carregador, manual do usuário e uma maleta de transporte robusta. Planos de garantia estendida e comissionamento no local estão disponíveis mediante solicitação.
