Com a plena implantação da transformação da rede urbana, muitos escritórios de fornecimento de energia, partes de construção e até unidades de projeto encontraram cabos XLPE de 110 kV pela primeira vez.Devido a restrições de tempo e experiência insuficiente, muitos cabos não conseguiram passar no teste de resistência à tensão (10kV/ 1min).
Atualmente, a maior parte da bainha exterior é feita de material de bainha de HDPE, que passou no teste de tensão de resistência DC 25kV/5min na fábrica, e a corrente de vazamento é tão baixa quanto dezenas de μA.Por conseguinte,, a maioria dos defeitos após a colocação são causados por danos causados por forças externas durante a colocação, incluindo o enchimento e a cobertura do solo.água na caixa de aterramento- deterioração do defeito original; a penetração de umidade na parte bifurcada do fio de aterragem reduz a resistência de isolamento, etc.,às vezes porque o cabo está enterrado muito fundo ou as condições circundantes são complicadas, por isso É muito difícil de localizar, e alguns defeitos não podem ser resolvidos após muitos anos, deixando perigos ocultos para a operação.

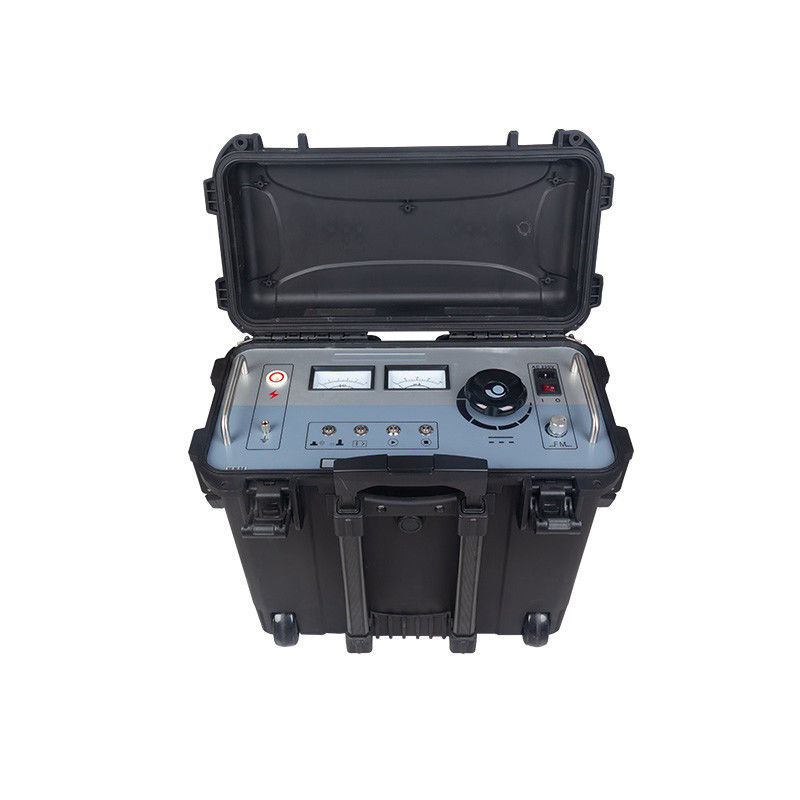

A tensão de saída do detector de falhas da bainha externa do cabo de alta tensão é igual ou inferior a 10 KV,incluindo o ensaio de transferência da bainha externa do cabo e o ensaio preventivo adequados para sistemas de interconexão transversal e a localização da falha da bainha externa do cabo.
Encontrar rapidamente e com precisão os perigos ocultos de10 kV a 500 kVCabos de alta tensão e de ultraalta tensão de núcleo único e tri-núcleofalhas de aterragem da bainha exterior e grandes correntes de vazamentoAo mesmo tempo, pode executar 5 kV-10 kV em polietileno de alta densidade e cloreto de polivinil cabos revestimentos exteriores,1 Minuto DC resistir ao ensaio de tensãoé um instrumento especial necessário para a manutenção dos equipamentos de cabo de unidades de operação de cabos de alta e ultraalta tensão de um só núcleo e três núcleos de 10kv-500kv,empresas de engenharia de cabos de ultraalta tensão, e várias empresas de engenharia de transmissão e transformação de energia.
Principais características
1 com função de protecção automática contra sobrecorrência, sobrevoltagem e sobreaquecimento;
2 É mais seguro e mais fiável com protecção contra arranque zero;
3 Design de auto-descarga exclusivo, desde que a saída de alta tensão seja cortada, a própria alta tensão será zero;
4 com exibição do medidor de corrente e de tensão com ponteiro duplo, intuitiva e clara;
5. Um interruptor de tecla entre o modo de posicionamento e o modo de resistência de tensão, que é conveniente e rápido;
6 Não há ponto cego no intervalo de ensaio;
7. A sensibilidade do receptor é ajustável, o que é mais conveniente para o posicionamento;
8 A função de interruptor de protecção contra sobrecorrência, o modo de resistência à tensão e o modo de posicionamento são convenientes de utilizar.
Dados técnicos
1 Tensão de entrada: 220 V (± 10%), 50 Hz (± 2 Hz);
2 Tensão de saída: 0 ~ 10 kV (onda quadrada) ajustável;
3 Corrente de saída: 0 ‰ 200 mA;
4 Capacidade de saída: 2 kVA;
5 Ajuste de frequência: Min: 0,2 Hz, Max: 5 Hz (intervalo ajustável).
Composição do instrumento
1 Localizador de falhas da bainha exterior do cabo: unidade para localizar falhas ou para testes de tensão de resistência;
2 Linha de ligação de alta tensão: ligar a extremidade de saída de alta tensão do anfitrião e o núcleo do cabo em ensaio;
3 Cabo de alimentação: o cabo de alimentação de funcionamento do instrumento;
4 Receptor: a unidade que recebe o sinal quando a falha é localizada;
Fusão 5: é utilizado um fusível 8A, fusível de reserva do sistema de alimentação AC220V;
6 Cabo de fixação: cabo de fixação do instrumento;
7 Grampos de recepção: grampos de recepção;
8 Um sub-rack: utilizado no método da tensão de passo.
Lista de embalagens
Introdução da interface de operação
①Saída de alta tensão: terminal de saída de alta tensão DC dedicado;
②Voltímetro: tensão de saída de alta tensão que indica o kVmeter;
③Amperiómetro: corrente de saída que indica o mA-metro;
④Fusão de segurança: local onde está instalado o fusível do sistema de alimentação de 220 VAC;
⑤Conector de alimentação: fonte de alimentação de funcionamento do instrumento, porta de ligação 220 VAC;
⑥Interruptor de alimentação: a "I marcha" utiliza uma fonte de alimentação AC220V para alimentar o sistema; a "0 marcha" desliga-se;
⑦Ajuste de frequência no modo de posicionamento: ajustar a frequência de saída do pulso no modo de posicionamento;
⑧Ajuste de tensão: depois de ligar o dispositivo, deve primeiro girar a maçaneta no sentido anti-horário até o fim.e, em seguida, ajustar no sentido horário para aumentar a alta tensão de saída de pequeno para grande, e ajustar no sentido contrário ao dos ponteiros do relógio para fazer a alta tensão de saída diminuir de grande para pequeno;
⑨Botão de parada de alta tensão: quando o ensaio estiver concluído ou houver uma anomalia, apertar este botão para cortar a saída de alta tensão, a luz de alta tensão será desligada,a luz do botão de parada estará acesa para indicar que há saída de alta tensão, e se estiver desligado, significa que não há saída de alta tensão;
⑩Botão de arranque de alta tensão: quando a luz do botão de arranque está ligada, significa que a tensão de saída está na posição zero.Se a luz do botão de início não estiver ligada após ligar o interruptor de alimentação, ajuste o botão de regulação da tensão no sentido anti-horário até que a luz esteja ligada. Quando a luz estiver ligada, pressione esta tecla para ligar o dispositivo e gerar saída de alta tensão;
⑪Interruptor de protecção contra sobrecorrência: quando a luz azul estiver ligada, a protecção contra sobrecorrência é ligada e quando a luz azul estiver desligada, a protecção contra sobrecorrência é desligada.
⑫Botão de interrupção da função de posicionamento/resistência à tensão: quando a luz vermelha estiver acesa, é a função de resistência à tensão e quando a luz verde estiver acesa, é a função de posicionamento;
⑬Coluna de aterragem: ponto de aterragem do instrumento, protecção de segurança;
1- Microampere: indica a magnitude e a direcção do sinal
2. sinal: a interface de entrada do sinal é utilizada para ligar o quadro A ou a pinça receptora;
3. Ajuste zero: base de referência do sinal de ajuste no modo "I"; não funciona no modo "II";
4Ajuste: ajustar a amplitude do sinal de entrada;
5. Interruptor de velocidades: "0" significa estado de desligamento;
O ficheiro "I" pode ser utilizado no modo de ensaio da tensão de passo e no modo de ensaio da pinça de recepção;
É adequado para o ambiente de ensaio com sinal de entrada fraco (com circuito de amplificação no interior);
O equipamento deve ser equipado com um sistema de travagem de tensão de travagem de tensão.
É adequado para um ambiente de ensaio com sinal de entrada forte (sem circuito de amplificador no interior);
Teste no local
