Localizador de falhas de cabo
>
Portátil Dual Shooter Controle Remoto Seguro Cable Piercing Cable Spiker

Portátil Dual Shooter Controle Remoto Seguro Cable Piercing Cable Spiker

Detalhes do produto:
Lugar de origem: Xi'an, Shaanxi, China
Marca: XZH TEST
Certificação: CE
Número do modelo: XHSZ506S
Informações detalhadas
Lugar de origem:
Xi'an, Shaanxi, China
Marca:
XZH TEST
Certificação:
CE
Número do modelo:
XHSZ506S
Método de reconhecimento:
pela direcção do balanço
Diâmetro da mandíbula:
Φ125mm
Potência:
1.5kVA (momentário intermitente)
Frequência de envio do sinal:
Min: 0,4 Hz, Max: 1 Hz
Peso:
11.00KG
Dimensões:
430X360X225mm
Trading Information
Quantidade de ordem mínima:
1 UNITA
Detalhes da embalagem:
Caixa de madeira
Tempo de entrega:
5-8 dias úteis
Termos de pagamento:
T/T
Habilidade da fonte:
500 UNIDADES/MÊS
Descrição do produto

Oo fone de ouvido XHZS506SÉ um equipamento especial, utilizado principalmente para a identificação destrutiva de cabos após a identificação dos cabos e antes da serração.

No processo de construção de cabos de alimentação, ao migrar e reparar os cabos colocados, é frequentemente necessário cortar os cabos relevantes.A fim de assegurar a segurança pessoal do operadorEm primeiro lugar, é necessário julgar se os cabos relevantes no local estão a funcionar ou não. Só após confirmação, os cabos relevantes podem ser serrados.

O método para confirmar absolutamente se o cabo está ligado é atualmente apenas o método de curto-circuito do cabo em relação ao solo ou em relação à fase por perfuração mecânica.

O dispositivo de punção de cabo adota um dispositivo de comando remoto/perfuração automática que pode danificar e perfurar os cabos relevantes uma vez no local.O cabo explodirá quando for perfurado., caso contrário o cabo não será eletrificado.

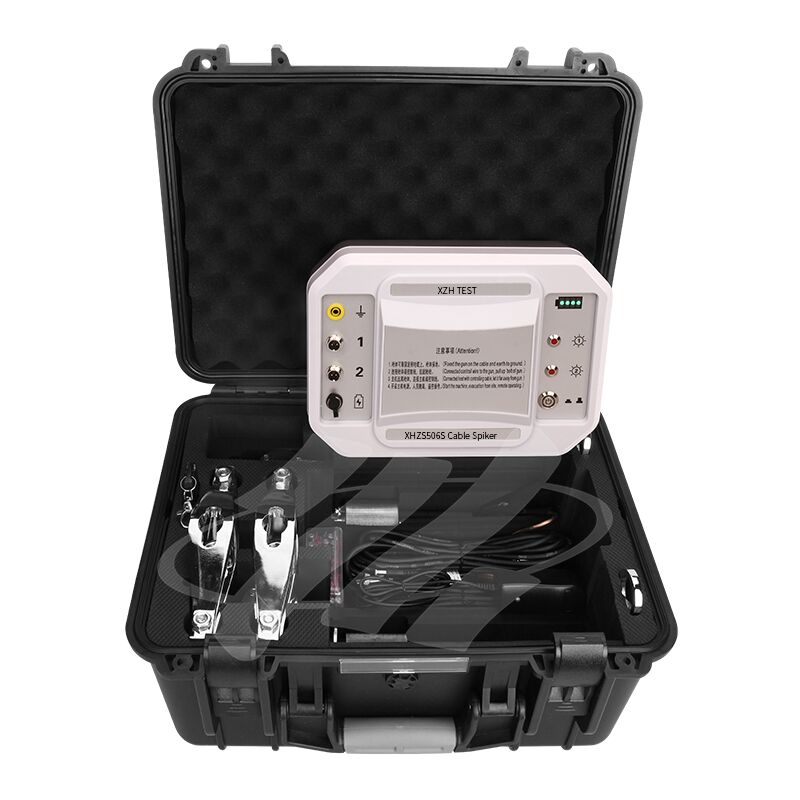

É composto por duas partes: o atirador e o controlador:

Portátil Dual Shooter Controle Remoto Seguro Cable Piercing Cable Spiker 0

Princípio de funcionamento
O disparo é um dispositivo especial de tipo pistão de baixa velocidade especialmente concebido para esfaquear cabos.Pode ser instalado em qualquer ângulo.O controlador adota um circuito de detecção eletrônica avançado. O dispositivo pode lançar remotamente um prego de ferro no cabo, causando um curto-circuito do cabo.Tem de disparar e disparar.Se não houver eletricidade, é um cabo que foi desligado.


Parâmetros técnicos
1Atirador: 2 atiradores;
2Distância de controlo remoto: mais de 10 metros, pode ser controlado remotamente através de uma parede;
3Comprimento da linha de controlo: 5 metros;
4Calibre da pinça: φ30-150 mm;
5. Fornecimento de energia de trabalho: carregamento AC 220V/50Hz, bateria incorporada pode trabalhar continuamente por mais de 10 horas;
6Controlador: 270×230×120 mm 2,5 kg;
7- Conjunto completo: 470×380×210mm 15.5kg (dual-shooters).
Especificação do prego
Diâmetro do cabo ((mm) 30 40 50 60 70 80 90 100
Especificação do prego PS27C8 PS37C8 PS47C8 PS52C8
Especificação de potência da bala
Equipado padrão: vermelho S1 (nível de potência 5) 50pcs, pregos PS52C8 50pcs
Especificações. preto azul amarelo vermelho Recomendo 35 kV ou menos Acima de 35 kV
Potência Número mínimo pequeno Médio Grande. com S1 em amarelo com S1 vermelho ((6.8*11mm)


Descrição de trabalho
No caso dos altifalantes de cabo, um único atirador só pode produzir um ponto de curto-circuito no cabo de cada vez, e um duplo atirador pode produzir dois pontos de curto-circuito no cabo de cada vez.Uma vez que o cabo trifásico é geralmente na forma de um "品", se um único atirador for perfurado, ele apenas perfurará a lacuna do "品" (isto é, a lacuna entre as duas fases) sem penetrar todo o cabo.A existência não pode criar um curto-circuito real., ou seja, não pode atingir o propósito de esfaquear. Recomenda-se a utilização de uma configuração de disparos duplos. Quando o ângulo incluído dos disparos duplos não é de 120°,pelo menos um atirador pode atingir o objetivo de esfaquear e formar um ponto de curto-circuito.

Portátil Dual Shooter Controle Remoto Seguro Cable Piercing Cable Spiker 1


Características do produto
1. Quando o ângulo entre os dois tiradores não for de 120°, pelo menos um atirador pode atingir o objectivo de perfurar e formar um ponto de curto-circuito;


2. Adota controle remoto com fio + sem fio, e pode ser controlado remotamente através de uma parede;


3Pode ser utilizado tanto para AC como para DC, com uma bateria de lítio incorporada e um dispositivo de armazenamento de energia de grande capacidade, e tem um longo tempo de carregamento;


4É pequeno e leve, muito adequado para uso ao ar livre.


Introdução da interface de operação

Portátil Dual Shooter Controle Remoto Seguro Cable Piercing Cable Spiker 2

1- Terceira colocação:ponto de aterragem do instrumento, protecção de segurança;


2Saída 1:utilizados para ligar ao corpo do atirador;


3Output 2:utilizados para ligar ao corpo do atirador;


4Carregamento:Portão de carregamento DC12V, ligado a um carregador de 12 V para iniciar o carregamento;


5Comutação:ligar/desligar a potência de trabalho;


6Luz indicadora 1:Quando a saída 1 estiver a funcionar, a luz indicadora estiver acesa;


7Luz indicadora 2:Quando a saída 2 estiver a funcionar, a luz indicadora estiver acesa;


8Indicador de potência:Quando a bateria incorporada estiver a funcionar, indica a potência da bateria em tempo real.


Cablagem de campo

Portátil Dual Shooter Controle Remoto Seguro Cable Piercing Cable Spiker 3


Lista de embalagens

Portátil Dual Shooter Controle Remoto Seguro Cable Piercing Cable Spiker 4

1Controlador:Controlar o atirador para realizar o processo de punção do cabo;


2Controle remoto:Os dois botões (A.B) do comando remoto correspondem às saídas 1 e 2 do controlador;


3Bala:Carregado na câmara quando esfaqueado;


4- A atirar pregos:colocá-los no tubo das unhas quando esfaquear;


5Atirador.


6Linha de saída:A linha de ligação entre o controlador e o disparador;


7- Fio de terra:O fio de ligação entre o disparador e a broca de solo;


8Exercício de solo:Em geral, não há um ponto de aterragem formal no local, por isso procure um terreno confiável para inserir;


9- Parafuso, tomada, escova do tubo de ensaio:Acessórios para limpeza do tirador;


10. Cabo de alimentação (carregador):Cabo de carregamento da caixa de controlo.

Portátil Dual Shooter Controle Remoto Seguro Cable Piercing Cable Spiker 5Portátil Dual Shooter Controle Remoto Seguro Cable Piercing Cable Spiker 6


Portátil Dual Shooter Controle Remoto Seguro Cable Piercing Cable Spiker 7
