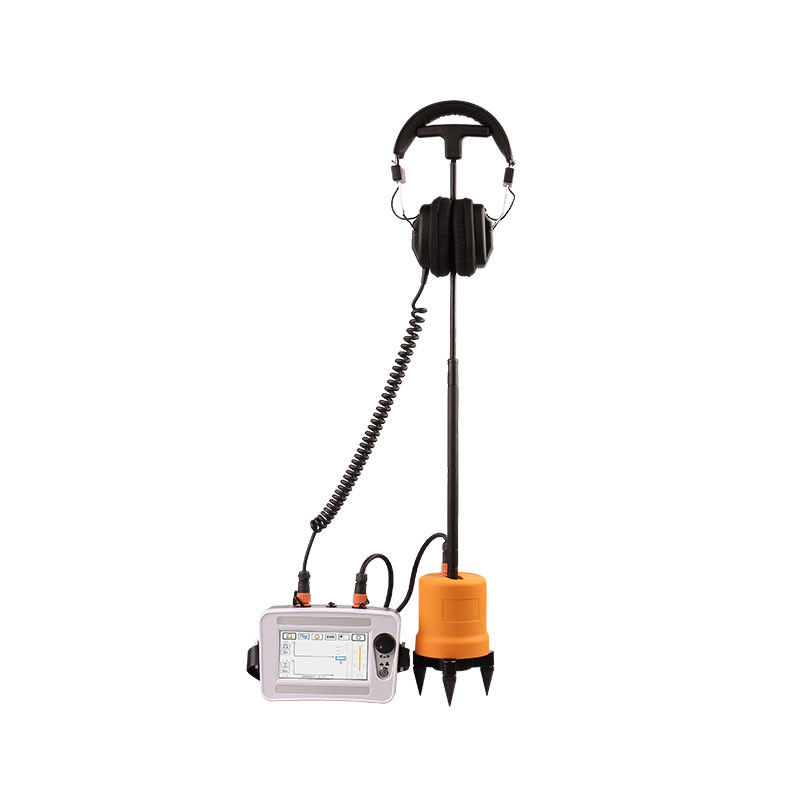

O indicador de falha do cabo XHDD503C usa o método de sincronização acústica e magnética para determinar o ponto de falha do cabo de alimentação.
O flashover eletrónico é gerado pelo gerador de descarga de impacto, captado e amplificado pela sonda correspondente,e a localização precisa do ponto de falha é determinada pelo julgamento auditivo e visual.
É um dispositivo que completa o posicionamento preciso do ponto de falha do cabo dentro da faixa de medição aproximada e coleta a diferença de tempo acústico e magnético.Integra tecnologia de posicionamento, testes assistidos por caminho e outras tecnologias, fornecendo vários modos de teste e informações rápidas ricas e diversas para localizar de forma eficiente e precisa a falha do cabo.
Este localizador de falhas de cabo é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de energia, cabos coaxial de alta frequência, cabos de luz de rua,e fios enterrados feitos de vários materiais com diferentes secções transversais e meios, bem como fugas de alta resistência e falhas de flashover de alta resistência.
Características
1. LCD de 5 polegadas com alto brilho táctil garante visibilidade sob a luz solar.
2Adotar tecnologia de posicionamento sincrono acústico e magnético para calcular automaticamente a diferença de tempo acústico e magnético.
3O valor de ganho e o valor de disparo do sinal acústico e do sinal magnético podem ser ajustados manualmente para se adaptarem a vários ambientes.
4Possui tecnologia de redução do ruído de fundo e pode escolher entre uma variedade de métodos de filtragem.
5Possui funções de redução de ruído de fundo BNR e de redução de ruído mudo.
6Tem indicação de desvio de trajectória.
7Equipado com sensores de sinal de isolamento físico de várias camadas, grau de resistência à água IP65.
8Bateria de lítio de grande capacidade, tempo de espera longo, equipada com carregador rápido.
9Pequeno e leve, fácil de operar e interface humano-máquina simples.
Indicadores técnicos
| 1 |
Parâmetros do filtro |
Todos os passos: 100Hz~1600Hz.
Passagem baixa: 100 Hz ~ 300 Hz.
Qualcomm: 160Hz~1600Hz.
Banda de transmissão: 200Hz~600Hz.
|
| 2 |
Ganho de canal |
8 níveis ajustáveis. |
| 3 |
Ganho do canal magnético |
8 níveis ajustáveis. |
| 4 |
Ganho de produção |
16 níveis (0 a 112 dB) |
| 5 |
Impedância de saída |
350Ω |
| 6 |
Precisão de posicionamento acostomágnico |
Menos de 0,2 m. |
| 7 |
Precisão da identificação do percurso |
Menos de 0,5 m. |
| 8 |
Fornecimento de energia |
4*18650 baterias de lítio normalizadas. |
| 9 |
Tempo de espera |
mais de 8 horas. |
| 10 |
Volume |
428L × 350W × 230H |
| 11 |
Peso |
6.5 kg. |
| 12 |
Temperatura ambiente |
-25°C a 65°C; Umidade relativa: ≤ 90%. |
Princípio de funcionamento
Este dispositivo utiliza o método de sincronização acústica e magnética para localizar com precisão falhas.O seu princípio baseia-se no método tradicional de determinação de pontos acústicos e acrescenta a detecção e aplicação de sinais eletromagnéticos.
Quando o gerador de alta tensão efetua uma descarga por impacto no cabo defeituoso, o som gerado pela descarga no ponto de falha é transmitido para o solo.O sinal sonoro é captado por uma sonda de alta sensibilidadeApós a amplificação, um som "pop" pode ser ouvido ouvindo com fones de ouvido.
A sonda integrada da sonda recebe o sinal do campo magnético em tempo real, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalContinue movendo a posição do sensor para encontrar o ponto com a menor diferença de tempo acústico-magnético, então a localização exata do ponto de falha será abaixo dele.
Os instrumentos tradicionais de medição acústica geralmente só usam fones de ouvido para monitorar,ou são complementados pelo balanço do ponteiro do contador para identificar o som de descarga no ponto de falhaUma vez que o som da descarga desaparece num instante e não é muito diferente do ruído ambiente, muitas vezes traz grandes dificuldades para os operadores que não têm muita experiência.O método de sincronização acústica-magnética evita efetivamente os problemas acima do método de medição acústica tradicional.
1 Ajuste: premir o botão de ajuste para entrar na interface de ajuste e girar o botão de ajuste para definir os parâmetros de ajuste;
2 Fornecimento de energia: liga e desliga a fonte de alimentação do sistema.Depois podes levantar o botão· ao desligar, deve manter pressionado o botão de ligação durante 3 a 4 segundos;
3 Display: 5 polegadas touch display.
1 Sensor: porta de ligação do sensor da sonda;
2 Carregamento: porta de ligação do carregador;
3 Jack de fones de ouvido dedicado.
Interface e introdução de funções
A interface de operação inclui uma área de exibição de forma de onda e uma área de ajuste de parâmetros.
1/2: Configuração de ganho de som/configuração do gatilho de som: clique no ícone ou entre na interface de configuração de ganho de som e configuração do gatilho de som. 1 é a configuração de ganho de som e 2 é a configuração do gatilho de som.
1) O ganho de som tem um total de 1 a 8 engrenagens ajustáveis.,O fator de amplificação do sinal, o ganho de som padrão é de 8 níveis quando ligado.
2) O gatilho de som tem um total de 0 a 99 níveis ajustáveis. Clique nas setas para cima e para baixo para ajustar o limiar do gatilho de som, ou girar o botão de ajuste, selecione o ícone,Pressione o botão de ajuste para entrar na interface de configuração do gatilho de som e ajustar o limiar do gatilho de som. Valor limite. Quanto maior o valor, menor a sensibilidade do gatilho e maior o sinal filtrado. O valor de limiar de gatilho padrão na inicialização é de 30 níveis.
3/4: Configuração do ganho de campo magnético/configuração do gatilho do campo magnético: clique no ícone para entrar na interface de configuração do ganho de campo magnético e configuração do gatilho do campo magnético.O lado esquerdo é o campo magnético ganho configuração e o lado direito é o campo magnético configuração gatilho.
1) O ganho de campo magnético tem um total de 1 a 8 engrenagens ajustáveis. Clique nas setas para cima e para baixo para ajustar o fator de amplificação do campo magnético ao sinal, ou girar o botão de ajuste,selecione o ícone, aperte o botão de ajuste para entrar na interface de configuração de ganho de campo magnético e ajuste o par de campos magnéticos.O ganho de campo magnético padrão na inicialização é de 8 níveis.
2) O gatilho do campo magnético tem um total de 0 a 99 engrenagens ajustáveis. Clique nas setas para cima e para baixo para ajustar o limiar do gatilho do campo magnético.Quanto menor a sensibilidade do gatilho e maior o sinal filtrado. Ou vire o botão de ajuste e selecione o ícone, pressione o botão de ajuste para entrar na interface de configuração do gatilho do campo magnético e ajuste o limiar do gatilho do campo magnético.O ganho de campo magnético padrão na inicialização é de 30 níveis.
5: Indicação da sonda: quando a sonda não estiver ligada, é exibido o ícone com cruz.
6: Filtragem de passagem total: modo de filtragem de passagem total.
Filtragem de passagem baixa: modo de filtragem de passagem baixa.
Filtragem de alta passagem: modo de filtragem de alta passagem.
Filtragem de passagem de banda: método de filtragem de passagem de banda.
7Configuração de silenciamento: clique no ícone para ligar e desligar o modo silenciado.o hospedeiro imediatamente ativa o silenciador para evitar danos ao ruído nos ouvidos.
8.Configurações BNR: Clique no ícone para ativar e desativar a redução de ruído digital.A tecnologia BNR de redução de ruído digital de fundo é usada para lidar com muito ruído no ambiente circundante, tornando mais fácil determinar com precisão o ponto.
9.Configuração de volume: clique no ícone ou vire o botão de ajuste para definir o volume e clique no botão "+" ou "-" na tela. Ajuste o volume dos fones de ouvido.Existem de 0 a 16 níveis ajustáveis no totalRecomenda-se que seja definido em 8 níveis.
10Display de potência: Indica o estado da bateria do dispositivo.
11.Intensividade sonora: indicação da intensidade sonora e exibição numérica correspondente.
12.Signal eletromagnético: inicialização concluída, pode-se amostrar o logotipo (relâmpago é amarelo); silenciar ou sensor de toque logotipo (relâmpago é branco).
13.Força do campo magnético: indicação da intensidade do campo magnético e exibição numérica correspondente.
14Quatro conjuntos de dados de diferença de tempo acústica e magnética, que mostram a diferença de tempo acústica e magnética para referência do utilizador, para melhorar a precisão do ponto fixo.
