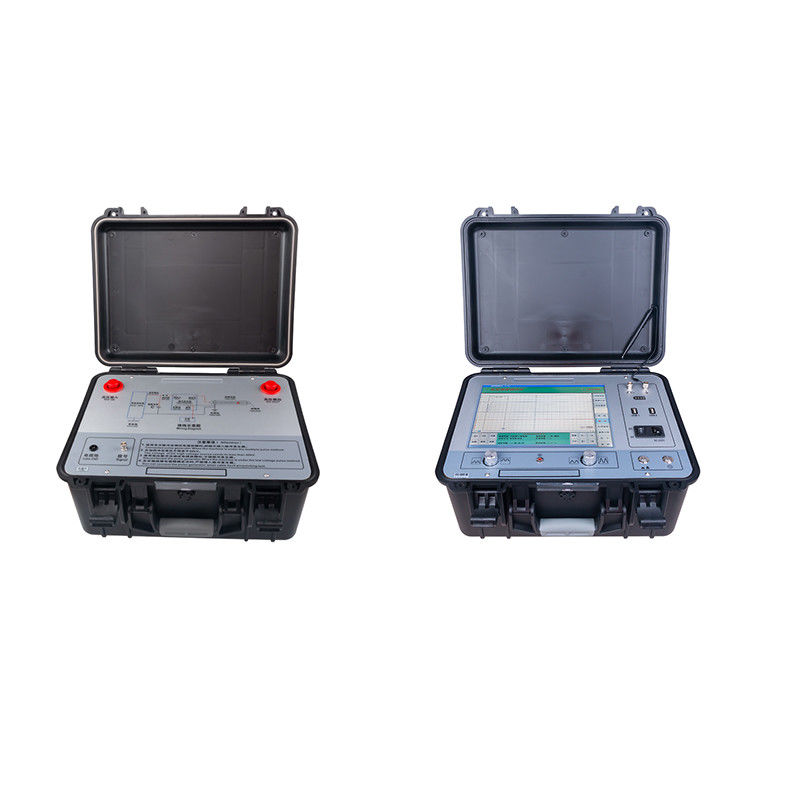

O XHGG502 Cable Fault Pre Locator é um instrumento especial para medir e analisar o estado do cabo de alimentação e a distância de falha.Combina tecnologia electrónica moderna e tecnologia de computador para realizar filtragem de sinal, aquisição, processamento de dados, exibição gráfica e análise gráfica para completar a medição da velocidade do cabo, teste de comprimento do cabo, teste de distância de falha do cabo.
Este localizador de falhas de cabo adota controle de computador de nível industrial de 12,1 polegadas, sistema operacional de janelas, modo de operação táctil, brilho ultra-alto,Interface de exibição de ecrã LCD grande para utilização fácil, amostragem contínua automática e aquisição precisa de forma de onda em tempo real.
O pre-localizador de falhas do cabo XHGG502 ARC adota a mais recente tecnologia de computador industrial incorporado e a mais avançada tecnologia de teste "método de oito pulsos" (método de pulsos múltiplos),para que qualquer falha de alta resistência apresente a forma de onda de falha de curto-circuito mais simples semelhante a um pulso de baixa tensão As características são fáceis de ler. Ele também tem os modos de operação de choque de alta tensão flashover método e de baixa tensão método pulso, que é conveniente para detectar várias falhas de cabo.A precisão do teste e a conveniência do teste são melhores do que qualquer equipamento de teste doméstico.
Principais características
• O sinal reflectido enviado pelo acoplador de pulso é automaticamente exibido e, ao mesmo tempo, a forma de onda de todo o comprimento do circuito aberto do cabo é exibida.
• Cálculo e exibição automáticos da distância de falha;
• Tem a função de armazenar formas de onda de ensaio maciças: as formas de onda obtidas no ensaio de campo podem ser convenientemente armazenadas no instrumento de acordo com a ordem especificada,e podem ser recordados e observados a qualquer momento;
• Com interface USB padrão da impressora;
• Operação simples e elevada fiabilidade.
• Fornecimento de energia de bateria de lítio de polímero incorporado, que pode testar o circuito aberto do cabo e a falha de curto-circuito de baixa resistência em nenhum ambiente de alimentação.
Os modos de ensaio do localizador de falhas do cabo XHGG502 ARC incluem o método de pulso de baixa tensão, o método de flashover de alta tensão e o método de pulso múltiplo.Aqui foco no método de pulso múltipla que é diferente de outros dispositivos.
The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cableO eco da falha, e há uma grande escolha de formas de onda de teste ideais.
Diferentes impulsos de alta tensão, diferentes comprimentos de cabo, diferentes distâncias de falha de cabo, e o período e duração de grandes oscilações cosseno são muito diferentes.A forma de onda coletada pelo método de pulso secundário simples é muitas vezes perturbada pela grande oscilação cosseno devido ao tempo de atraso de transmissão insuficiente, e a forma de onda é caótica e difícil de analisar. Só pode ser assegurada ajustando o tempo de lançamento atrasado do pulso de ensaio ou utilizando um dispositivo de extensão de arco de média tensão,que aumenta a dificuldade de utilização, o peso e o custo do equipamentoO método de pulsos múltiplos supera apenas estas dificuldades e simplifica muito os procedimentos de ensaio.Oito conjuntos de formas de onda de ensaio são obtidos a partir do processo de flashover de alta tensão de um impacto, e há sempre vários conjuntos de formas de onda que são convenientes para a interpretação da distância de falha.
Sistema de operação
O dispositivo tem três métodos de ensaio, a saber, o método de pulso múltiplo, o método de pulso de baixa tensão e o método de flashover de alta tensão.
O método de pulso de baixa tensão é adequado para o ensaio de falhas de baixa resistência, de todo o comprimento do cabo ou da distância de falha de circuito aberto e da distância de falha do cabo de curto-circuito.
O método de flashover de alta tensão e o método de pulsos múltiplos são adequados para testar a distância de falha do cabo de alta resistência.
(ARC Pulso Múltipla)
(Impulso de Baixa Tensão)
(Flashover de alta tensão)
Parâmetros técnicos
Frequência de amostragem | 400 MHz |
Resolução mínima | 0.5m (100m/us) |
Largura do pulso de baixa tensão | 0.2uS/2uS/4uS |
Zona cega de ensaio | ≤ 20 m |
Faixa de variação | ≥ 68 km |
Erro de medição | ≤±(0,5% × L+1m), L é o comprimento do cabo |
Existem três comprimentos de cabo de ensaio | < 1 km (distância curta); <3 km (distância média); > 3 km (distância longa), (amplitude de ensaio de pulso de baixa tensão: 400 Vpp) |
Acoplador de pulso resistir à tensão | DC 35 kV |
Medição do pulso | Pulso de baixa tensão 300V±10% |
Impedância de saída | 350 Ohms |
Ganho de sinal de entrada | ± 64 dB |
Consumo de energia | 120VA |
Fator de velocidade de propagação | 10-300 m/μs |
Condições de trabalho | Temperatura -25°C+65°C, umidade relativa 85%, pressão atmosférica 750±30mmHg |
Volume e peso |
Testador de falhas de cabos 430 × 380 × 220 mm-10 kg; Acoplador de pulso 430 × 380 × 220 mm-10 kg |
O dispositivo pode coletar 8 conjuntos de formas de onda de informações de cabo de cada vez e selecionar a melhor e mais fácil de analisar para análise.
Introdução do painel
1 Display:12Ecrã sensível ao toque industrial de 0,1 polegada;
2 Comunicação:Interface de saída de sinal de pulso do método de pulso de baixa tensão, interface de amostragem de entrada de sinal do método de flashover de alta tensão;
3 Terceirização:Terminal de aterragem de segurança;
4 Indicador de potência:Indica a potência interna da bateria, exibida em 4 grades;
5 USB-1:Cartão de rede sem fios externo e dispositivo de comunicação USB;
6 USB-2:Cartão de rede sem fios externo e dispositivo de comunicação USB;
7 Interruptor de alimentação:Posição "I", utilizar a fonte de alimentação AC 220V para alimentar o sistema;
O engrenagem II utiliza a bateria interna para alimentar o sistema; quando a tomada de energia é ligada à fonte de alimentação AC 220 V, também carrega a bateria ao mesmo tempo;
Mudança "O", desligue a energia do sistema;
8 Tomada de energia:fonte de alimentação do instrumento, porta de ligação AC 220V;
9 Fusível:o local onde está instalado o fusível do sistema de alimentação AC 220 V;
10 Auto- verificação:Transmitir sinais sob múltiplos pulsos;
11 Ligado/desligado:Ativar e desactivar a potência de trabalho do computador industrial;
12 Amplitude:Ajustar o botão de amplitude ao recolher as formas de onda para alterar a amplitude das formas de onda recolhidas;
13 Luz indicadora:A luz indicadora que reflete o método de inspecção;
14 Deslocamento:Ajustar o botão de deslocamento ao adquirir formas de onda para alterar a altura da linha de base das formas de onda adquiridas;
