Testador de Deformação de Enrolamento de Transformador| XHBX1501
O testador de deformação de enrolamento de transformador pode julgar com precisão as falhas internas do transformador com base na medição dos parâmetros característicos dos enrolamentos internos do transformador e no método de análise de resposta de frequência de falha interna (FRA) atualmente em desenvolvimento e aperfeiçoamento por países desenvolvidos no mundo.
Após o projeto e fabricação do transformador, suas bobinas e estrutura interna são determinadas. Portanto, para uma bobina de transformador com múltiplos enrolamentos, se o nível de tensão for o mesmo e o método de enrolamento for o mesmo, os parâmetros correspondentes (Ci, Li) de cada bobina devem ser certos. Portanto, a resposta característica no domínio da frequência de cada bobina também é determinada, e os espectros de frequência entre os enrolamentos trifásicos correspondentes são comparáveis.
Se o transformador apresentar curtos-circuitos entre espiras ou fases durante o teste, ou colisões durante o transporte, resultando em deslocamento relativo das bobinas, e deformação da bobina devido à tensão eletromagnética sob condições de curto-circuito e falha durante a operação, os parâmetros de distribuição dos enrolamentos do transformador serão afetados. ocorrem mudanças. Isso, por sua vez, afeta e altera as características originais no domínio da frequência do transformador, ou seja, a resposta de frequência muda em amplitude e o ponto de frequência de ressonância muda, etc. O testador de enrolamento de transformador desenvolvido com base no método de análise de resposta é um equipamento de teste não destrutivo novo para falhas internas em transformadores. É adequado para detecção de falhas estruturais internas de transformadores de potência de 63kV ~ 500kV.
O testador de deformação de enrolamento de transformador quantifica as mudanças de resposta dos parâmetros internos do enrolamento do transformador em diferentes domínios de frequência e, em seguida, determina o enrolamento interno do transformador com base na magnitude da mudança, na amplitude e área da mudança de resposta de frequência e na tendência da mudança de resposta de frequência. O grau de mudança pode ser usado para determinar se o transformador foi seriamente danificado e precisa ser revisado com base nos resultados da medição.
Para transformadores em operação, independentemente de mapas de características no domínio da frequência terem sido salvos no passado, o grau de falha também pode ser julgado comparando as diferenças nos mapas de características entre bobinas de transformadores defeituosos. Claro, se um conjunto de diagramas de características originais do enrolamento do transformador for preservado, será mais fácil fornecer uma base mais precisa e poderosa para o status operacional do transformador, análise pós-acidente e manutenção.
Versão em inglês disponível, bem-vindo a nos contatar para mais informações
Aplicações e Público-Alvo: Projetado para concessionárias de energia elétrica, fabricantes de transformadores, subestações de alta tensão e provedores de serviços de teste de equipamentos de energia que inspecionam a condição interna dos enrolamentos de transformadores de potência de 63kV ~ 500kV.
Principais Características Técnicas
O controle de aquisição adota microprocessador de alta velocidade e altamente integrado.
Interface USB para comunicação entre laptop e instrumento.
A interface sem fio Bluetooth ou a interface sem fio WIFI podem ser usadas para comunicação entre o laptop e o instrumento. A interface WIFI sem fio pode ser facilmente usada em computadores tablet e smartphones.
O movimento de hardware adota tecnologia de varredura digital dedicada DDS de alta velocidade. Através de testes, falhas como torção, abaulamento, deslocamento, inclinação, deformação por curto-circuito entre espiras e curto-circuito de contato entre fases podem ser diagnosticadas com precisão através de testes.
Amostragem A/D de alta velocidade e canal duplo de 16 bits (teste no local altera o comutador de derivação, e a curva de forma de onda muda significativamente).
A amplitude de saída do sinal é ajustada por software, o valor de pico de amplitude máxima é de ±10V.
O computador analisa automaticamente os resultados do teste e gera um documento eletrônico (Word).
O instrumento possui funções de sistema de medição dupla de varredura de frequência linear e medição de varredura de frequência segmentada, e é compatível com os modos de medição das duas escolas técnicas domésticas atuais.
As características de amplitude-frequência estão em conformidade com as especificações técnicas nacionais para testadores de características de amplitude-frequência. A abscissa (frequência) tem dois tipos: graduação linear e graduação logarítmica. Portanto, a curva impressa pode ser uma curva de graduação linear ou uma curva de graduação logarítmica. O usuário pode escolher de acordo com as necessidades reais.
Sistema de análise de dados de detecção automática. Compare horizontalmente as semelhanças de enrolamento entre as três fases A, B e C. Os resultados da análise são: a consistência é muito boa, boa consistência, consistência ruim, a consistência é muito ruim. Comparação vertical A-A, B-B, C-C recupera os dados originais e os dados atuais na mesma fase para comparar a deformação do enrolamento. Os resultados da análise são: enrolamento normal, deformação leve, deformação moderada, deformação severa.
Documentos eletrônicos Word podem ser gerados automaticamente para salvamento e impressão.
Este instrumento atende totalmente às condições técnicas do padrão de energia DL/T911-2016 "Método de análise de resposta de frequência para deformação de enrolamento de transformador de potência".
Método de Varredura
Distribuição de varredura linear: Faixa de medição de frequência de varredura (10Hz)-(10MHz), 40000 pontos de frequência de varredura, as resoluções são 0.25kHz, 0.5kHz e 1kHz.
Distribuição de medição de varredura de frequência segmentada: Faixa de medição de frequência de varredura (0.5kHz)-(1MHz), 2000 pontos de frequência de varredura; (0.5kHz)-(10kHz), (10kHz)-(100kHz), (100kHz)-(500kHz), (500kHz)-(1000kHz).
Parâmetros do Produto
| Parâmetro |
Especificação |
| Faixa de Medição de Amplitude |
(-120dB) a (+20dB) |
| Precisão de Medição de Amplitude |
0.1dB |
| Precisão de Frequência de Varredura |
0.005% |
| Impedância de Entrada de Sinal |
1MΩ |
| Impedância de Saída de Sinal |
50Ω |
| Amplitude de Saída de Sinal |
±20V |
| Taxa de Repetição de Teste de Mesma Fase |
99.9% |
| Tamanho do Instrumento de Medição |
370 × 300 × 170 mm |
| Peso Total |
13 kg |
| Temperatura de Operação |
-10 °C a +40 °C |
| Temperatura de Armazenamento |
-20 °C a +70 °C |
| Umidade Relativa |
<90%, sem condensação |

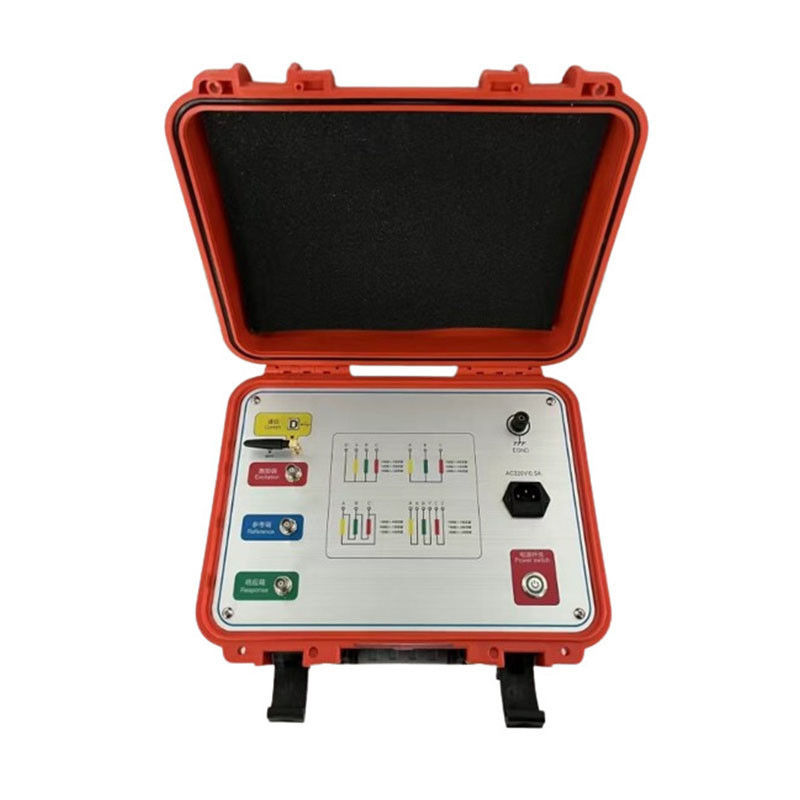

Painel e Interfaces do Instrumento
Há um interruptor de auto-travamento de energia instalado no painel do instrumento. Quando pressionado, a energia é ligada e a luz indicadora acende. Quando desligado, pressione e solte e a luz indicadora apaga.
Há uma tomada de energia com um fusível embutido instalada no painel traseiro do instrumento.
Porta de comunicação USB conecta o laptop e a antena WIFI sem fio.
Porta de sinal de medição: A cor externa do soquete K9 é consistente com a cor externa do cabo de medição. Por favor, conecte de acordo com a cor.
Principais Características
O testador de deformação de enrolamento de transformador consiste em uma parte de medição e uma parte de software de análise. A parte de medição é controlada por um microcontrolador de alta velocidade e consiste em geração de sinal e medição de sinal. A parte de medição é conectada a um computador tablet através de uma interface WIFI sem fio, que não requer fiação e é fácil de usar. Interfaces Bluetooth sem fio e USB também podem ser usadas para conectar a um computador tablet ou laptop.
Durante o processo de teste, apenas o barramento de conexão do transformador precisa ser removido, e todos os testes podem ser concluídos sem abrir a tampa ou desmontar o transformador.
O instrumento possui uma variedade de funções de medição do sistema de medição de varredura linear de frequência. A frequência de varredura de medição linear é de até 10MHz. O intervalo de varredura de frequência pode ser dividido em 0.25kHz, 0.5kHz e 1kHz, fornecendo mais análise da deformação do transformador.
O instrumento é altamente inteligente, fácil de usar e possui múltiplas funções, como ajuste automático de alcance e ajuste automático de frequência de amostragem.
O software usa a plataforma Windows e é compatível com os sistemas Win98/2000/WinXP/Win7/Win8/Win10. Fornece aos usuários uma interface de exibição mais conveniente e fácil de usar.
Fornece análise comparativa de curvas históricas, pode carregar múltiplas curvas históricas para observação ao mesmo tempo e pode selecionar especificamente qualquer curva para análise horizontal e vertical. Equipado com um sistema de análise e diagnóstico inteligente de especialistas, ele pode diagnosticar automaticamente o status do enrolamento do transformador, carregar 6 curvas ao mesmo tempo, calcular automaticamente os parâmetros relevantes de cada curva, diagnosticar automaticamente a deformação do enrolamento e fornecer conclusões de referência para diagnóstico.
A função de gerenciamento de software é poderosa, considerando totalmente as necessidades de uso no local, e salvando automaticamente os parâmetros das condições ambientais para fornecer uma base para o diagnóstico da deformação do enrolamento do transformador. Os dados de medição são salvos automaticamente e possuem função de impressão colorida para facilitar aos usuários a produção de relatórios de teste.
O software possui características de humanização óbvias. A maioria das condições medidas são opções. Os parâmetros detalhados do transformador podem ser salvos para referência de diagnóstico, e não há necessidade de inseri-los no local. As informações podem ser adicionadas e modificadas posteriormente, tornando o uso mais conveniente.
O software é altamente inteligente. Após a conexão dos sinais de entrada e saída e a configuração dos parâmetros de condição, todo o trabalho de medição pode ser concluído, e as curvas de forma de onda históricas podem ser abertas durante a medição a qualquer momento para comparação e observação e para interromper a medição.
O tempo de medição de cada fase é inferior a 60 segundos, e o tempo total necessário para a medição de deformação do enrolamento de um transformador de potência com enrolamentos de alta, média ou baixa tensão (sem limite de capacidade e nível de tensão) não é superior a 10 minutos.
Ao medir o transformador, o pessoal de fiação pode colocar os cabos de entrada e saída de sinal arbitrariamente sem afetar os resultados da medição. O pessoal de fiação pode permanecer no tanque do transformador sem descer, o que reduz a intensidade do trabalho.
Perguntas Frequentes
P1: Para quem este testador de deformação de enrolamento de transformador foi projetado?
Ele foi projetado para concessionárias de energia elétrica, fabricantes de transformadores, subestações de alta tensão e provedores de serviços de teste de equipamentos de energia que inspecionam a condição interna dos enrolamentos de transformadores de potência de 63kV ~ 500kV.
P2: Que método de detecção e padrão ele utiliza?
Ele adota o método de Análise de Resposta de Frequência (FRA) para falhas internas e atende totalmente ao padrão DL/T911-2016 para análise de resposta de frequência de deformação de enrolamento de transformador de potência.
P3: Quais falhas ele pode diagnosticar?
Ele diagnostica com precisão torção, abaulamento, deslocamento, inclinação, deformação por curto-circuito entre espiras e curto-circuito de contato entre fases, comparando as curvas de resposta de frequência das três fases.
P4: Que faixa de frequência e precisão ele oferece?
Ele oferece varredura linear de 10Hz a 10MHz com 40000 pontos de varredura, uma faixa de medição de amplitude de -120dB a +20dB e uma precisão de medição de amplitude de 0.1dB.
P5: O que diferencia este testador de um testador de enrolamento convencional?
Ele suporta interfaces WiFi, Bluetooth e USB sem fio, carrega até 6 curvas simultaneamente com um sistema de diagnóstico inteligente de especialistas e mede cada fase em menos de 60 segundos sem remover a tampa do transformador.
