Analisador de TC/TP de Transformador de Alimentação Teste de Relação de Excitação Monofásica

Name: Analisador de TC/TP de Transformador de Alimentação Teste de Relação de Excitação Monofásica
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX201D
Price: 7,970.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an, Shaanxi, China
Marca:	XZH TEST
Certificação:	CE, ISO
Número do modelo:	XHTX201D

Informações detalhadas

Lugar de origem:

Xi'an, Shaanxi, China

Marca:

XZH TEST

Certificação:

CE, ISO

Número do modelo:

XHTX201D

Modelo N.O.:

XHTX201D

Região do teste:

Formação de cabos

Tipo de cabo:

Cat3

Personalizado:

Personalizado

Cores:

Negro

Frequência dos ensaios:

128Hz/111Hz/105Hz/94Hz ((Afc)

Resolução:

0.5m

Pacote de transporte:

Caixa de madeira cheia de espuma

Especificações:

350 mm*280 mm*170 mm

Marca comercial:

XHHG521B

Código do SH:

8543201000

Habilidade da fonte:

1000 peças/ano

Personalização:

Disponível

Serviço pós-venda:

Certificado de garantia

Garantia:

12 meses

Trading Information

Quantidade de ordem mínima:

1 UNITA

Detalhes da embalagem:

Caixa de madeira

Tempo de entrega:

5 a 8 dias

Termos de pagamento:

T/T

Habilidade da fonte:

1000 PCS/Year

Descrição do produto

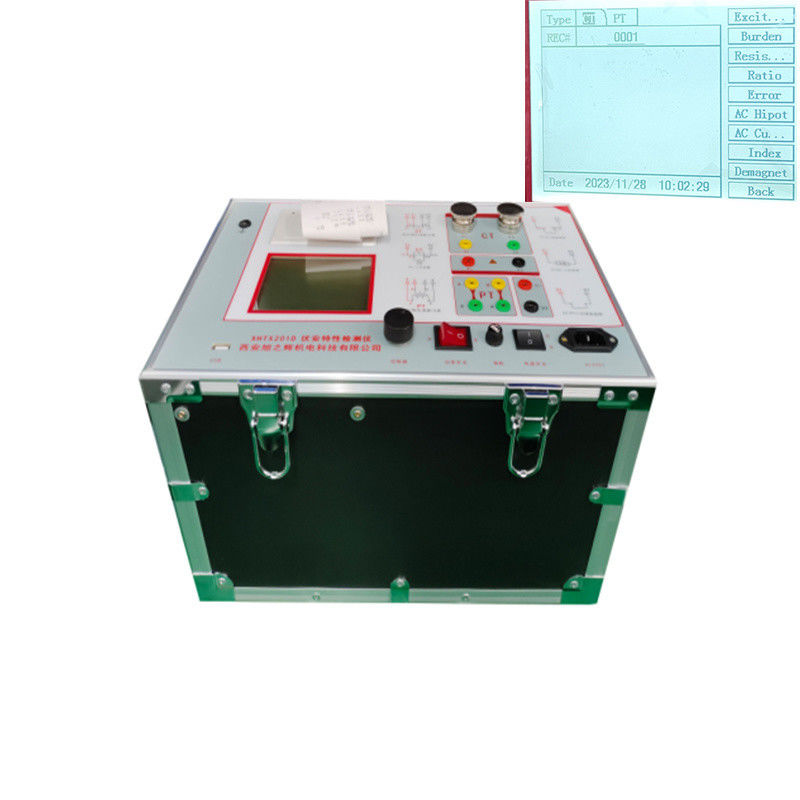

Xzh Transformador de alimentação de ensaio CT/PT Analisador Teste da taxa de excitação de fase única

XHTX201DAnalisador CT/PTé utilizado principalmente para ensaios de campo de CT e PT da classe P. Os elementos de ensaio incluem principalmente a característica de excitação, a taxa de transformação, a polaridade, as curvas de erro de Degauss, de 5% e 10%,verificação de circuito secundário, suportar o teste de corrente alternada de frequência de potência e carga secundária.discopara descarregar dados, com uma operação simples e conveniente.

Analisador de TC/TP de Transformador de Alimentação Teste de Relação de Excitação Monofásica 0
Principais características
Suporte para a detecção de CT e PT

Todos os elementos de inspecção podem ser completados num único instrumento sem equipamento auxiliar externo.
Com um controlador inteligente, que é fácil de operar.
Fornecer automaticamente curvas de erro de 5% e 10%.
Podem ser salvos 3000 conjuntos de dados de ensaio e não serão perdidos mesmo após uma falha de energia.
Suporte para o disco U salvar os dados, pode ser lido através de um PC padrão e gerar um relatório WORD.
É compacto e leve, pesa menos de 22 kg, muito bom para testes de campo.

Principais funções de ensaio e parâmetros técnicosTabela de funções

Eu...Transformer de corrente (CT)	II. Transformador de tensão (PT)
1.Curva de magnetização	1.Teste de características de excitação
2.Ensaio da taxa de transformação	2.Ensaio da taxa de transformação
3.Polaridade	3.Polaridade
40,5% e 10%curva de erro	4.Resistir ao teste de corrente alternada de frequência de potência
5.Injecção de corrente	5.Degauss
6.Degauss	6.Cálculo do valor do ponto do joelho
7.Resistir ao teste de corrente alternada de frequência de potência	7.Ensaio de carga secundária real
8.Cálculo automático do valor do ponto de excitação do joelho	8. Teste de resistência
9.Ensaio de carga secundária real
10. Teste de resistência

Tabela de parâmetros técnicos

Principais parâmetros técnicos
Fornecimento de energia operacional:	AC220V±20V, 50~60Hz
Forma de onda de saída da fonte de alimentação do equipamento:	Ondas senoidais
Voltagem de saída da máquina única de excitação Característica:	0~2500V
corrente de saída de excitação:	0~20 A
Teste de taxa de transformação de corrente de saída de máquina única	0~1000A
Intervalo de medição da taxa CT	5~25000A/5A ((5000A/1A)
PIntervalo de medição da proporção T	1~500 kV
Faixa de carga	5 ~ 1000VA
Faixa de medição da resistência	0.1~300Ω
Erro:	≤ 0,5% ((0,2%Lectura+0,3%Intervalo)
Temperatura de funcionamento:	-10oC~+40oC
Umidade relativa:	< 90 RH%
Altitude	≤ 1000 m
Dimensões globais ((Longo × Largo × Altura):	400 * 200 * 260 mm
Peso:	≤ 23Quilos
