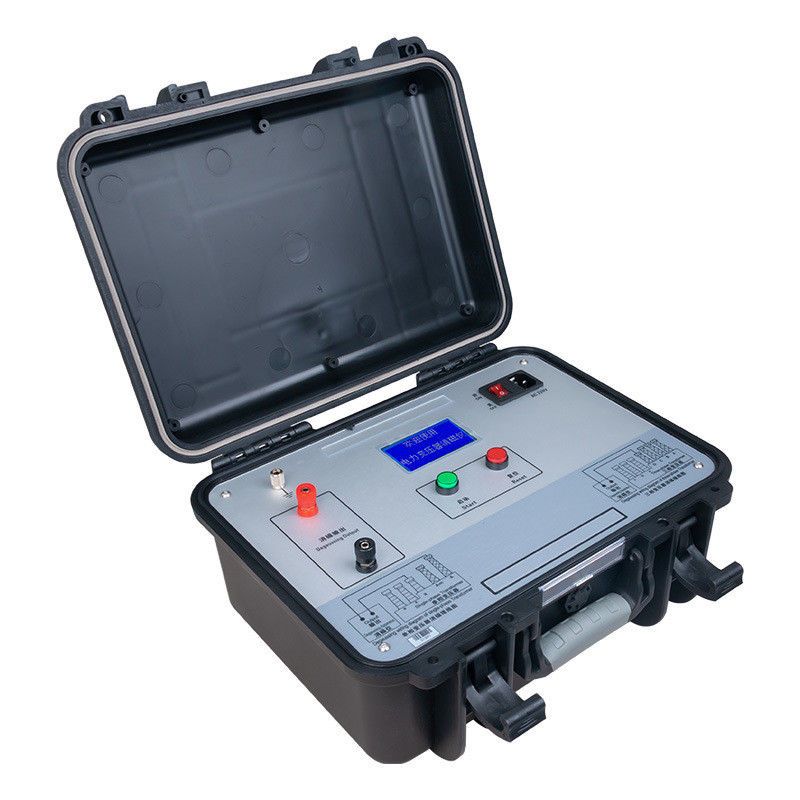

Desmagnetizador de Transformador| XHXC105
O desmagnetizador de transformador XHXC105 é um dispositivo dedicado para eliminar os perigos do magnetismo residual após testes de resistência DC de grandes transformadores de potência e transformadores de instrumento. Devido à histerese inerente dos materiais ferromagnéticos, o magnetismo residual permanece no núcleo de ferro após as medições de relação de tensão e resistência DC. Quando o transformador é energizado, esse magnetismo residual causa saturação de meio ciclo do núcleo, gerando um grande número de harmônicos na corrente de excitação. Isso não apenas aumenta o consumo de potência reativa, mas também pode causar operação incorreta de dispositivos de proteção de relé e resultar em perdas econômicas. O XHXC105 remove o magnetismo residual de forma segura e eficiente antes da energização do transformador, protegendo o transformador do impacto da corrente de irrupção de magnetização e garantindo comissionamento e operação seguros.
Aplicações e Público-Alvo: Projetado para fabricantes de transformadores que realizam desmagnetização pré-entrega e aceitação de fábrica, equipes de teste preventivo de usinas de energia e concessionárias que preparam transformadores para energização segura, equipes de comissionamento e aceitação de novas subestações, institutos de teste de alta tensão e provedores de serviços de teste de resistência DC, e fabricantes de transformadores de instrumento e oficinas de manutenção que devem eliminar o magnetismo residual antes da energização.
Especificações Principais
| Parâmetro |
Especificação |
| Corrente de Desmagnetização |
5A, 1A, 200mA, 5mA (personalizável) |
| Modo de Desmagnetização |
Manual, Automático |
| Tempo de Desmagnetização |
Manual 3min por vez; Automático 9min por vez |
| Efeito de Desmagnetização |
Superior a 90% por vez |
| Progresso da Desmagnetização |
0 a 100% exibido em tempo real |
| Fonte de Alimentação de Trabalho |
AC220V±10% |
| Frequência de Potência |
50Hz±1Hz |
| Temperatura de Trabalho |
-25°C a 50°C |
| Umidade de Trabalho |
≤90% |
| Peso |
5kg (excluindo cabos de teste) |
| Faixa Aplicável |
Transformadores de potência grandes e transformadores de instrumento de 35kV e acima, especialmente transformadores de grande capacidade de 330kV e acima |
Recursos Avançados
Adota tecnologia patenteada do princípio de atenuação de conversão de frequência DC
Transformadores trifásicos precisam apenas de desmagnetização da fase B para atingir o objetivo
Julgamento automático de corrente estável com aquisição e processamento de dados AD de 16 bits
Modos de desmagnetização automática e manual inteligentes
Velocidade de desmagnetização rápida: tempo único melhorado de 30 minutos para menos de 4 minutos
Efeito de desmagnetização óbvio: tempo único melhorado de 80% para acima de 90%
Pode usar diretamente os cabos de corrente do teste de resistência DC, conveniente para combinar com o testador de resistência DC
Interface clara em chinês com exibição em tempo real do progresso da desmagnetização
Adequado para transformadores de potência grandes e transformadores de instrumento de 35kV e acima antes da energização, especialmente transformadores de grande capacidade de 330kV e acima
Tamanho pequeno e peso leve, muito adequado para uso em campo
Este instrumento fornece aos engenheiros de teste de transformadores uma solução confiável e eficiente para eliminação de magnetismo residual, ajudando fabricantes, concessionárias e equipes de comissionamento a prevenir danos por corrente de irrupção, operação incorreta de proteção de relé e poluição da qualidade de energia antes da energização do transformador.
FAQ
Q1: Para quem este desmagnetizador de transformador foi projetado?
Ele foi projetado para fabricantes de transformadores que realizam desmagnetização pré-entrega e aceitação de fábrica, equipes de teste preventivo de usinas de energia e concessionárias que preparam transformadores para energização segura, equipes de comissionamento e aceitação de novas subestações, institutos de teste de alta tensão e provedores de serviços de teste de resistência DC, e fabricantes de transformadores de instrumento e oficinas de manutenção que devem eliminar o magnetismo residual antes da energização.
Q2: Por que a desmagnetização é necessária antes da energização do transformador?
O magnetismo residual no núcleo do transformador causa saturação de meio ciclo quando o transformador é energizado, produzindo grande corrente de irrupção e harmônicos. Isso pode causar operação incorreta de proteção de relé, falha frequente de energização, disparo de irrupção simpática de transformadores vizinhos, blecautes de grande área, danos a transformadores e disjuntores por força eletrodinâmica excessiva, redução da precisão de medição de CT, poluição da qualidade de energia e flutuações de tensão. A desmagnetização antes da energização elimina esses riscos e garante a operação segura do transformador.
Q3: Como o XHXC105 remove o magnetismo residual?
O XHXC105 adota o princípio de atenuação de conversão de frequência DC. Ele usa o método de desmagnetização DC com amplitude de corrente periodicamente decrescente e polaridade de corrente periodicamente alterada. Ao encolher gradualmente o loop de histerese e cancelar os polos magnéticos uns contra os outros, o magnetismo residual é eliminado. No modo automático, o instrumento realiza a desmagnetização na sequência de 5A, 1A, 200mA e 5mA até que o progresso atinja 100%, e então descarrega automaticamente.
Q4: Quais são as especificações e o desempenho principais?
A corrente de desmagnetização possui quatro engrenagens de 5A, 1A, 200mA e 5mA que são personalizáveis. O modo manual leva cerca de 3 minutos por vez e o modo automático cerca de 9 minutos por vez, com um efeito de desmagnetização superior a 90% por vez. O instrumento funciona com fonte de alimentação AC220V mais ou menos 10% a 50Hz mais ou menos 1Hz, opera a -25 graus Celsius a 50 graus Celsius com umidade não superior a 90%, e pesa apenas 5kg excluindo os cabos de teste.
Q5: O XHXC105 é conveniente para uso em campo?
Sim. O instrumento possui um design de operação de duas teclas: a tecla vermelha para seleção e reset, e a tecla verde para confirmação e início. Ele possui uma interface clara em chinês com exibição em tempo real do modo de desmagnetização, valor da corrente e progresso, e pode usar diretamente os cabos de corrente de um testador de resistência DC. Seu tamanho pequeno e peso leve de 5kg o tornam muito adequado para uso no local em subestações, usinas de energia e locais de fabricação.
