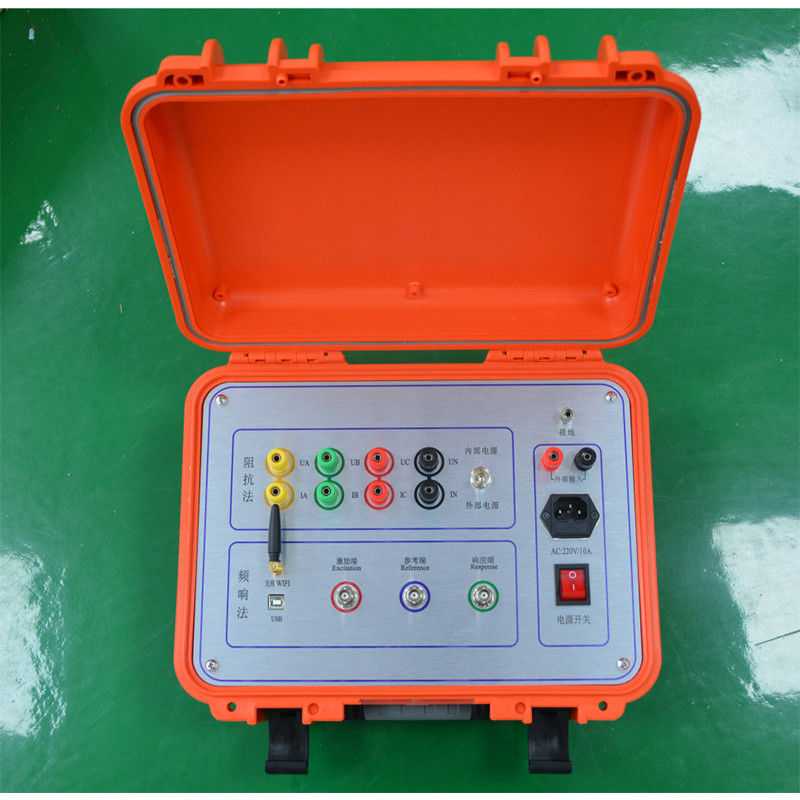

Analisador de resposta de freqüência de barragem de enrolamento de três fases para medição simultânea

XHBX1501S Teste de deformação do enrolamento do transformador
Transformador do kit de ensaio SFRA(Medida simultânea em três fases)

Descrição do produto

Teste de deformação de enrolamento do transformador baseado pode fazer um diagnóstico preciso sobre a falha interna do transformador com base na medição dos parâmetros característicos dos enrolamentos do transformador no interior,utilizando o método de análise da resposta de frequência (FRA) desenvolvido e melhorado pelos países desenvolvidos.
Aplica-se à detecção de falhas de estrutura interna em transformadores de potência de 63 kV a 500 kV.

Principais características

1O ensaio pode ser efectuado sem levantar a tampa e sem desmontar o transformador.

2. Adotar o método de medição de varredura mais popular.

3Este instrumento pode medir transformadores acima de 6 kV.

4. Ele usa uma estrutura dividida, hospedeiro de teste e o computador hospedeiro foram conectados por USB ou conexão de rede, ele pode usar livremente quando ele foi ligado.

5A fiação do campo é simples, fácil de usar.

6- Dimensão dinâmica de medição: -100 dB ~ 20 dB.

7O software de análise é poderoso e os indicadores de software e hardware cumprem a norma nacional DL/T911-2004.

8. Medição de varredura utilizando distribuição linear ou logarítmica.

9O canal de resposta tem vários intervalos e ajusta automaticamente o intervalo durante o processo de medição.

Parâmetros técnicos principais

★ Modo de varredura:

1. Distribuição linear de varredura
   Faixa de medição de varredura: (10Hz) - (10MHz) 40000 pontos de varredura, resolução 0,25kHz, 0,5kHz e 1kHz
2. Distribuição de medição por digitalização de frequência por segmentos

★ Outros parâmetros técnicos:

1. Intervalo de medição da amplitude (-120 dB) a (+20 dB)
2. Precisão de medição da amplitude: 0,1 dB
3. Precisão da frequência de digitalização: 0,01%
4. Impedância de entrada do sinal: 1MΩ
5. Impedância de saída do sinal: 50Ω
6. Amplitude de saída do sinal: ± 20V
7. Percentagem de repetição do teste: 99,9%
8. Dimensões dos instrumentos de medição (LxWxH) 300X340X120 (mm)
9. Tamanho da caixa de alumínio do instrumento (LxWxH) 310X400X330 (mm)
10. Peso total: 13 kg
11. Temperatura de funcionamento: -10 oC a +40 oC
12. Temperatura de armazenagem: -20oC a +70oC
13. Humidade relativa: < 90%, não condensante
