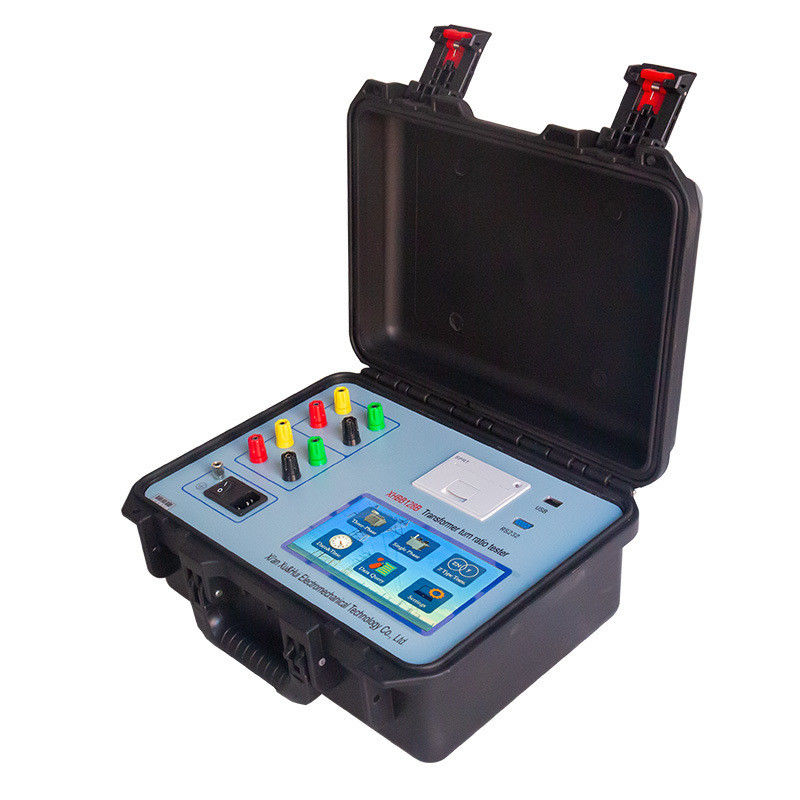

Teste automático de taxa de rotação do transformador de três fases para solução de problemas do transformador

XHBB128B Teste da taxa de rotação do transformador
No processo de produção de transformadores de potência semiacabados e acabados,Antes da entrada em funcionamento do transformador recém-instalado e de acordo com os regulamentos de ensaio preventivo do Ministério da Energia Elétrica, é necessário testar a relação de voltas ou a relação de tensão do transformador de funcionamento, e a relação de voltas do transformador pode ser verificada.se o transformador está em curto-circuito entre as voltasA leitura da ponte de proporção tradicional não é intuitiva e a conversão só pode ser realizada fase a fase.

Este teste de taxa de transformação supera as deficiências do teste de ponte de taxa de transformação tradicional.Adota fonte de alimentação de inversor de precisão de três fases, que tem testes rápidos e alta precisão.






1O instrumento utiliza uma fonte de alimentação de inversor de precisão trifásica em vez de uma fonte de alimentação de rede monofásica como tensão de medição,que elimina a influência harmónica da tensão da rede durante a medição e torna a medição mais precisaQuando a fonte de energia de trabalho é um gerador, não tem efeito.

2Adotar tensão de saída de três fases, melhorar a velocidade de teste, medir o ângulo entre as fases e identificar automaticamente o grupo de fiação do transformador 0-11.

3É adequado para uma grande variedade de transformadores, especialmente para a medição de transformadores do tipo Z, transformadores rectificadores, transformadores de terra, transformadores de fornos elétricos,Transformadores de mudança de faseOs parâmetros de medição são os mais completos.

4A fonte de alimentação do inversor de três fases de precisão é adotada, que tem proteção de ligação reversa de alta e baixa tensão, proteção de curto-circuito entre transformadores,Proteção do interruptor de toque não no local, proteção de curto-circuito total de saída e aumenta a estabilidade do instrumento.

5Após a introdução dos parâmetros nominais, a relação do transformador, o valor de erro e a posição da torneira do trocador de torneiras podem ser automaticamente medidos, especialmente para o trocador de torneiras com torneiras assimétricas,A posição exata do transformador de mudança de torneira também pode ser medida com precisãoUm trocador de torneiras capaz de medir 99 pontos de torneira.

6. Usando 7 polegadas de alta definição tela LCD colorida de toque, tela modular, cada passo de operação tem instruções chinesas, sem necessidade de manuais, basta olhar para as instruções do LCD para completar a operação do instrumento.

7O instrumento tem saída de impressão, interface de disco em U e interface RS232, que é conveniente para escritório sem papel.

8Adopta uma caixa de plástico de engenharia multifuncional que é resistente ao frio e à temperatura, é selada e à prova d'água, e é anti-caída e à prova de choque, o que é conveniente para experimentos de campo.

- - - - - - - - - - - - - - - - - - -

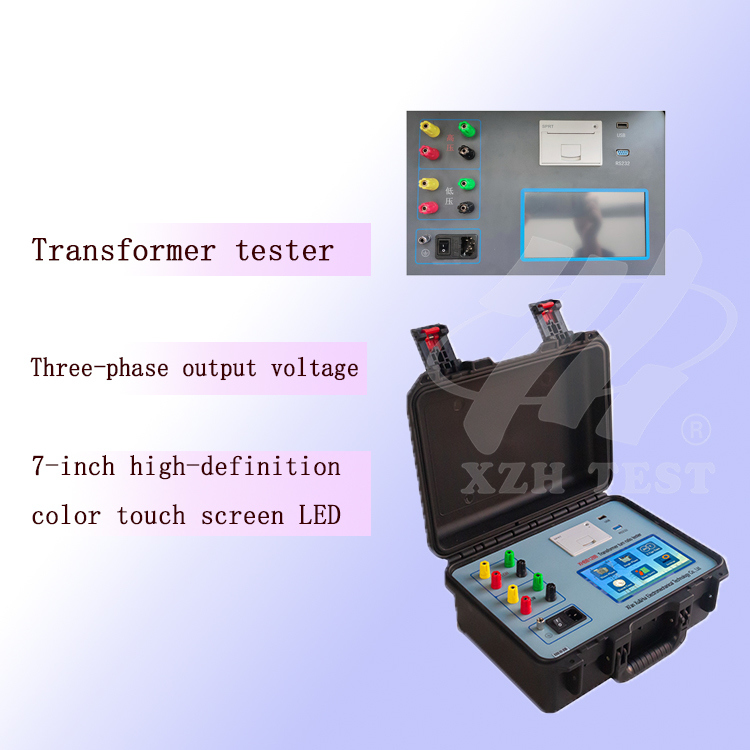

Introdução do painel


(1) Ecrã de visualização: ecrã LCD a cores de alta definição de 7 polegadas, iluminação de fundo de ajuste digital, menu de funcionamento do ecrã e resultados do ensaio.
(2) Terminal de alta tensão: ligar os terminais amarelo, verde, vermelho e preto da linha de ensaio e ligar as três fases a, B, C e O do lado de alta tensão do transformador testado.
(3) Terminal de baixa tensão: amarelo, verde, vermelho e preto estão ligados a três fases a, B, C e o no lado de baixa tensão do transformador testado
(4) AC220V: porta de entrada de energia de toda a máquina, ligada à fonte de alimentação de frequência de energia AC220V.
(5) Ponto de aterragem protetor.
(6) Comunicação: comunicação em série
(7). USB: armazenamento USB
(8). Impressora: imprimir os resultados dos ensaios após a medição.

- - - - - - - - - - - - - - - - -
Interface de ensaio
Após o início do instrumento, a interface de inicialização é exibida como mostrado na Figura Há seis opções de função na interface de inicialização, incluindo seis opções de função:[Medida de três fases], [medida monofásica], [transformador tipo Z], [configuração de hora], [pergunta de dados] e [configuração do sistema].

- - - - - - - - - - - - - - - - - - - - -

Interface de medição de três fases

Clique em [medida de três fases] para entrar na interface de medição de três fases. A caixa de texto pode aparecer no teclado de entrada acima, e você pode inserir valores especiais.Os valores padrão podem ser alterados pressionando o botão à direita;

Os métodos de regulação da medição monofásica, do transformador de tipo Z e da medição trifásica são basicamente os mesmos e não serão repetidos;

- - - - - - - - - - - - - - - - - - -
A interface de conclusão do ensaio é mostrada na figura abaixo

Após a conclusão do ensaio, pressionar o
[De volta] tecla para voltar para a interface de inicialização,
[anterior] [próximo] você pode visualizar e imprimir dados históricos;
[U disk] é para armazenar os dados atuais no disco flash USB;
[Imprimir] você pode imprimir dados do teste



- - - - - - - - - - - - - - - - - -
