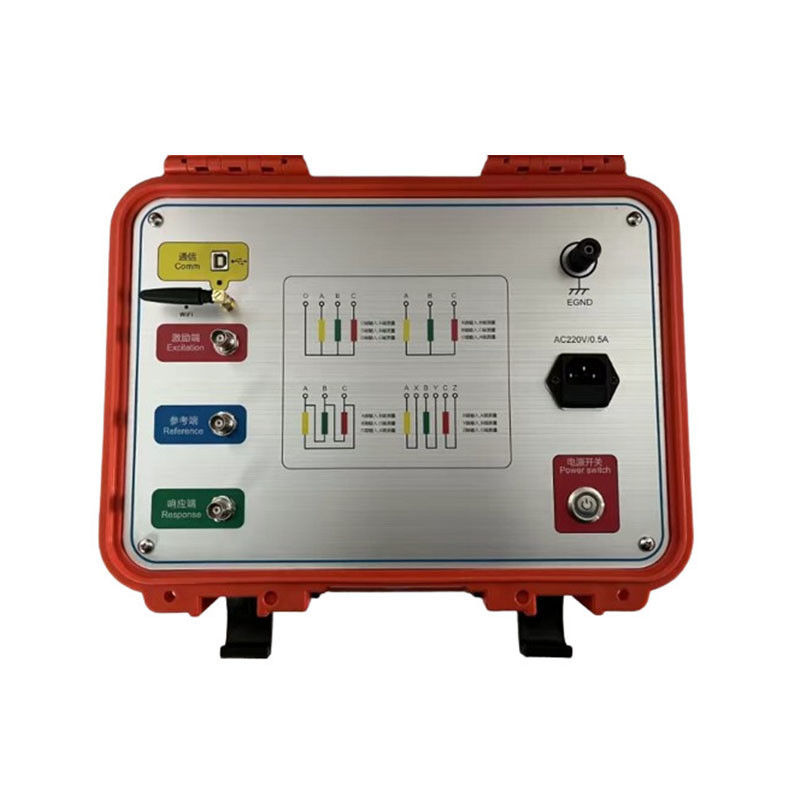

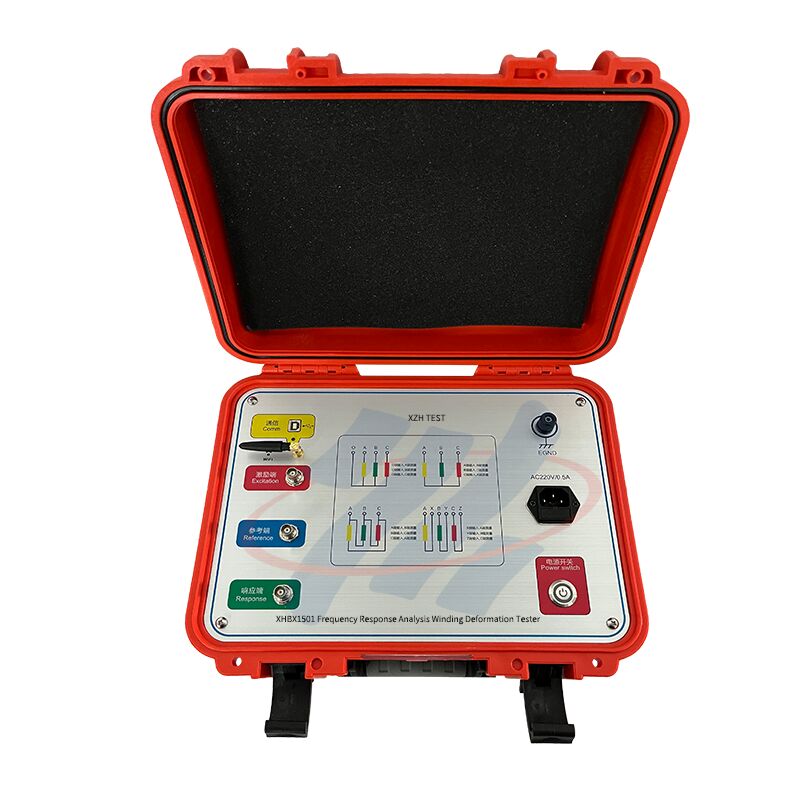

Análise de resposta de freqüência de varredura do transformador portátil Teste de deformação do enrolamento

O testador de deformação de enrolamento de transformadores pode julgar com precisão as falhas internas do transformador com base na medição dos parâmetros característicos dos enrolamentos internos do transformador e na análise da resposta em frequência (FRA) de falhas internas, um método atualmente em desenvolvimento e aperfeiçoamento por países desenvolvidos do mundo.
Após o projeto e fabricação do transformador, suas bobinas e estrutura interna são determinadas. Portanto, para uma bobina de transformador de múltiplos enrolamentos, se o nível de tensão for o mesmo e o método de enrolamento for o mesmo, os parâmetros correspondentes (Ci, Li) de cada bobina devem ser certos. Portanto, a resposta característica no domínio da frequência de cada bobina também é determinada, e os espectros de frequência entre as bobinas trifásicas correspondentes são comparáveis.
Se o transformador tiver curtos-circuitos entre espiras ou fases durante o teste, ou colisões durante o transporte, resultando em deslocamento relativo das bobinas, e deformação da bobina devido à tensão eletromagnética sob condições de curto-circuito e falha durante a operação, os parâmetros de distribuição dos enrolamentos do transformador serão afetados. ocorrem alterações. Isso, por sua vez, afeta e altera as características originais do domínio da frequência do transformador, ou seja, as alterações na resposta em frequência em amplitude e o deslocamento do ponto de frequência de ressonância, etc. O testador de enrolamento de transformador desenvolvido com base no método de análise de resposta é um equipamento de teste não destrutivo inovador para falhas internas em transformadores. É adequado para detecção de falhas estruturais internas de transformadores de potência de 63kV~500kV.
O testador de deformação de enrolamento de transformadores quantifica as alterações de resposta dos parâmetros de enrolamento interno do transformador em diferentes domínios de frequência e, em seguida, determina o enrolamento interno do transformador com base na magnitude da alteração, na amplitude e na área da alteração da resposta em frequência e na tendência da alteração da resposta em frequência. O grau de alteração pode ser usado para determinar se o transformador foi seriamente danificado e precisa ser revisado com base nos resultados da medição.
Para transformadores em operação, independentemente de os mapas de características do domínio da frequência terem sido salvos no passado, o grau de falha também pode ser julgado comparando as diferenças nos mapas de características entre as bobinas de transformadores com defeito. Obviamente, se um conjunto de diagramas de características originais do enrolamento do transformador for preservado, será mais fácil fornecer uma base mais precisa e poderosa para o status operacional do transformador, análise pós-acidente e manutenção.
Versão em inglês disponível, entre em contato conosco para obter mais informações

1. A aquisição de controle adota microprocessador de alta velocidade e altamente integrado.
2. Interface USB para comunicação entre laptop e instrumento.
3. A interface Bluetooth sem fio ou a interface WIFI sem fio podem ser usadas para comunicação entre o laptop e o instrumento. A interface WIFI sem fio pode ser facilmente usada em tablets e smartphones.
4. O movimento do hardware adota a tecnologia de varredura de alta velocidade digital DDS dedicada. Por meio de testes, falhas como torção, abaulamento, deslocamento, inclinação, deformação de curto-circuito entre espiras e curto-circuito de contato entre fases podem ser diagnosticadas com precisão por meio de testes.
5. Amostragem A/D de alta velocidade de canal duplo de 16 bits (os testes no local alteram o comutador de derivação e a curva de forma de onda muda significativamente).
6. A amplitude de saída do sinal é ajustada por software, o valor de pico de amplitude máxima é ±10V.
7. O computador analisa automaticamente os resultados do teste e gera um documento eletrônico (Word).
8. O instrumento possui funções de sistema de medição dupla de medição de varredura de frequência linear e medição de varredura de frequência segmentada e é compatível com os modos de medição das duas escolas técnicas domésticas atuais.
9. As características de amplitude-frequência estão em conformidade com as especificações técnicas nacionais para testadores de características de amplitude-frequência. A abscissa (frequência) tem dois tipos: graduação linear e graduação logarítmica. Portanto, a curva impressa pode ser uma curva de graduação linear ou uma curva de graduação logarítmica. O usuário pode escolher de acordo com as necessidades reais.
10. Sistema automático de análise de dados de detecção
Compare horizontalmente as semelhanças de enrolamento entre as três fases A, B e C.
Os resultados da análise são:
A consistência é muito boa
Boa consistência
Consistência pobre
A consistência é muito pobre,
Comparação vertical A-A, B-B, C-C recupera os dados originais e os dados atuais na mesma fase para comparar a deformação do enrolamento.
Os resultados da análise são:
Enrolamento normal
Deformação leve
Deformação moderada
Deformação severa
11. Documentos eletrônicos do Word podem ser gerados automaticamente para salvar e imprimir.
12. Este instrumento atende totalmente às condições técnicas do padrão de energia DL/T911-2016 "Método de análise de resposta em frequência da deformação do enrolamento do transformador de potência".
Método de varredura

1. Distribuição de varredura linear

Faixa de medição de frequência de varredura: (10Hz)-(10MHz) 40000 pontos de frequência de varredura, as resoluções são 0,25kHz, 0,5kHz e 1kHz.

2. Distribuição de medição de varredura de frequência segmentada

Faixa de medição de frequência de varredura: (0,5kHz)-(1MHz), 2000 pontos de frequência de varredura;

(0,5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

1. O testador de deformação de enrolamento de transformadores consiste em uma parte de medição e uma parte de software de análise. A parte de medição é controlada por um microcontrolador de alta velocidade e consiste em geração de sinal e medição de sinal. A parte de medição é conectada a um tablet por meio de uma interface WIFI sem fio, que não requer fiação e é fácil de usar. Interfaces Bluetooth sem fio e USB também podem ser usadas para conectar a um tablet ou laptop.
2. Durante o processo de teste, apenas a barra de conexão do transformador precisa ser removida, e todos os testes podem ser concluídos sem pendurar a tampa ou desmontar o transformador.
3. O instrumento possui uma variedade de funções de medição do sistema de medição de varredura linear de frequência. A frequência de varredura de medição linear é de até 10MHz. O intervalo de varredura de frequência pode ser dividido em 0,25kHz, 0,5kHz e 1kHz, fornecendo mais análise da deformação do transformador.
4. O instrumento é altamente inteligente, fácil de usar e possui múltiplas funções, como ajuste automático de faixa e ajuste automático de frequência de amostragem.
5. O software usa a plataforma Windows e é compatível com os sistemas Win98/2000/WinXP/Win7/Win8/Win10. Fornece aos usuários uma interface de exibição mais conveniente e fácil de usar.
6. Fornece análise comparativa de curvas históricas, pode carregar várias curvas históricas para observação ao mesmo tempo e pode selecionar especificamente qualquer curva para análise horizontal e vertical. Equipado com um sistema especializado de análise e diagnóstico inteligente, ele pode diagnosticar automaticamente o status do enrolamento do transformador, carregar 6 curvas ao mesmo tempo, calcular automaticamente os parâmetros relevantes de cada curva, diagnosticar automaticamente a deformação do enrolamento e fornecer conclusões de referência para diagnóstico.
7. A função de gerenciamento de software é poderosa, considerando totalmente as necessidades de uso no local e salvando automaticamente os parâmetros das condições ambientais para fornecer uma base para diagnosticar a deformação do enrolamento do transformador. Os dados de medição são salvos automaticamente e possuem uma função de impressão colorida para facilitar aos usuários a produção de relatórios de teste.
8. O software possui recursos de humanização óbvios. A maioria das condições medidas são opções. Os parâmetros detalhados do transformador podem ser salvos para referência de diagnóstico, e não há necessidade de inseri-los no local. As informações podem ser adicionadas e modificadas posteriormente, tornando-o mais conveniente de usar.
9. O software é altamente inteligente. Depois que os sinais de entrada e saída são conectados e os parâmetros da condição são definidos, todo o trabalho de medição pode ser concluído, e as curvas de forma de onda históricas podem ser abertas durante a medição a qualquer momento para comparação e observação e para interromper a medição.
10. O tempo de medição de cada fase é inferior a 60 segundos, e o tempo total necessário para a medição da deformação do enrolamento de um transformador de potência com enrolamentos altos, médios ou baixos (sem limite de capacidade e nível de tensão) não é superior a 10 minutos.
11. Ao medir o transformador, o pessoal de fiação pode colocar os cabos de entrada e saída de sinal arbitrariamente sem afetar os resultados da medição. O pessoal de fiação pode permanecer no tanque do transformador sem descer, o que reduz a intensidade do trabalho.
