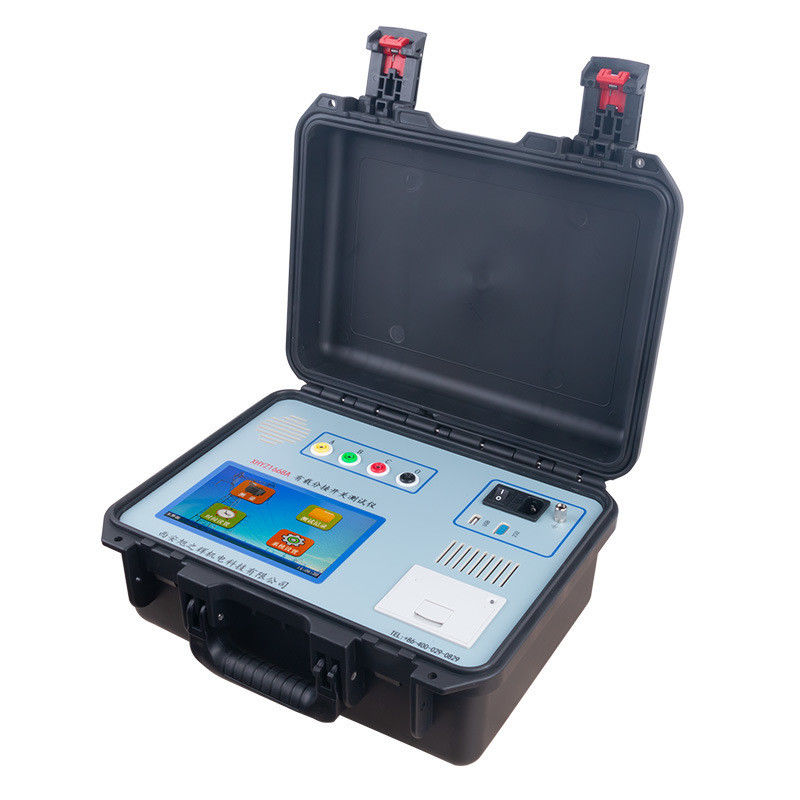

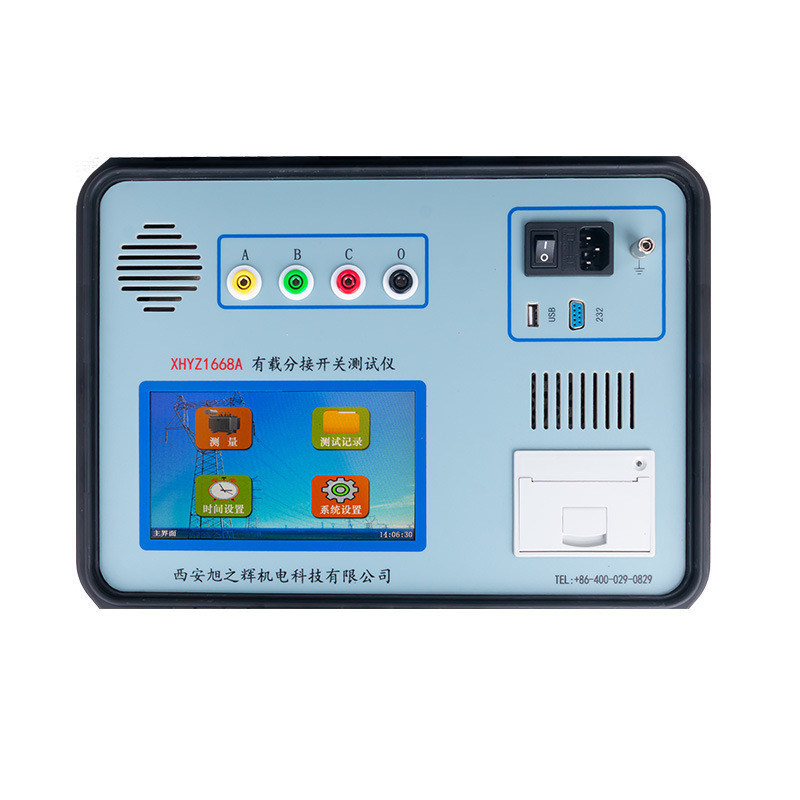

Tester de mudança de toque de carga XHYZ1688
O XHYZ1688 on-load tap changer tester é um instrumento especializado concebido para medir a forma de onda de transição, tempo de transição,Valores de resistência de transição instantânea e sincronização trifásica dos transformadores de mudança de torneira em carga (OLTC)O trocador de torneira de carga é a única parte móvel ligada ao circuito do transformador, pelo que a sua condição afeta directamente a operação segura de todo o transformador.De acordo com o Regulamento de Entrega e Ensaios Preventivos dos Equipamentos de Energia, deve verificar-se a sequência de acção do interruptor de descarga e medir-se regularmente o tempo de comutação.Este instrumento possui um alto grau de inteligência com menu chinês completo e operação simplesO seu tamanho compacto, o seu peso leve e a sua forte capacidade anti-interferência reduzem muito a intensidade de trabalho do pessoal de campo.tornando-se uma ferramenta ideal para as unidades de geração e abastecimento de energia, bem como para os fabricantes de transformadores, para garantir a produção segura e melhorar a qualidade do produto.
Aplicações e público-alvo:Projetado para fabricantes de transformadores que realizam a aceitação de fábrica e o controlo de qualidade de saída de transformadores de torneiras em carga,Equipas de ensaios preventivos de centrais elétricas e empresas de serviços públicos que executam os regulamentos de entrega e ensaios preventivos, oficinas de reparação e manutenção OLTC, equipas de comissionamento e aceitação de novas subestações,e empresas de instalação e comissionamento elétricos que verificam o desempenho do interruptor antes da energia.
Principais especificações
| Parâmetro |
Especificações |
| Corrente de saída |
1.0A, 0.5A, 0.2A |
| Faixa de resistência de transição |
0.3Ω~20Ω (1.0A), 5Ω~40Ω (0.5A), 20Ω~100Ω (0.2A) |
| Intervalo de tempo de transição |
0~320ms |
| Tensão de circuito aberto |
24 V |
| Precisão de medição |
Resistência de transição: ±(5% de leitura ±0,1Ω); tempo de transição: ±(0,1% de leitura ±0,2ms |
| Taxa de amostragem |
20 kHz |
| Armazenamento de dados |
500 grupos integrados, mantidos em caso de falta de energia |
| Exibição |
LCD de 7 polegadas de alto brilho |
| Temperatura de funcionamento |
-10°C a 50°C |
| Umidade de trabalho |
≤ 85%RH |
| Fornecimento de energia |
AC220V±10%, 50±1Hz |
| Dimensões |
Unidade principal 360 mm × 290 mm × 170 mm; caixa de cabos 360 mm × 290 mm × 170 mm |
| Peso |
Unidade principal 6,15 kg; caixa de cabos 4,55 kg |
Características avançadas
Corrente de saída grande com peso leve, reduzindo consideravelmente a carga de trabalho em campo
Ensaios de transformadores ligados YN, Y e Δ com valores de resistência exibidos diretamente sem conversão
Suporta métodos de medição com e sem enrolamento
O visor de forma de onda ajusta automaticamente a resistência e a amplitude de tempo de acordo com os valores de amostragem
Circuito de protecção completo com elevada fiabilidade
Display LCD de 7 polegadas para operação conveniente no local
Salva automaticamente até 500 grupos de dados internamente
Impressora de alta velocidade integrada para impressão instantânea dos resultados dos ensaios
Interfaces USB e RS232 para transferência de dados
Nível de filtro e iluminação de fundo ajustáveis nas configurações do sistema para uma leitura óptima do campo
Este instrumento fornece aos engenheiros de ensaios OLTC uma solução confiável e abrangente para a avaliação da condição do trocador de torneiras, ajudando os fabricantes aequipas de serviços públicos e comissionamento detectam falhas de resistência de transição, envelhecimento da primavera e defeitos de contacto antes de levarem a falhas do transformador.
Perguntas frequentes
P1: Para quem foi concebido este teste de mudança de torneira em carga?
É concebido para fabricantes de transformadores que realizam a aceitação de fábrica e o controlo de qualidade de saída de trocadores de torneiras em carga, equipas de ensaios preventivos de centrais elétricas e empresas de serviços públicos,Talleres de revisão e manutenção de OLTC, novas equipas de colocação em serviço e de aceitação de subestações, e empresas de instalação e colocação em serviço elétricas que verificam o desempenho do interruptor antes da energia.
Q2: Que testes pode o XHYZ1688 realizar?
Ele mede a forma de onda de transição, o tempo de transição, os valores de resistência de transição instantânea e a sincronização trifásica dos transformadores de mudança de torneira em carga.Ele também suporta a verificação da sequência de ação do interruptor de bateria, satisfazendo os requisitos do Regulamento de Entrega de Equipamento de Potência e do Regulamento de Ensaios Preventivos para verificar a sequência de ações e medir o tempo de comutação.
P3: Pode testar diferentes ligações de enrolamento do transformador?
Sim, o XHYZ1688 testa transformadores YN, Y e Δ conectados, e os valores da resistência são exibidos diretamente sem conversão manual.Suporta métodos de medição com e sem enrolamentoPara os transformadores ligados em Y sem um condutor de ponto neutro, é suportada a medição de duas fases com conversão, sendo fornecida uma orientação especial de fiação para as bobinas ligadas em Δ.
Q4: Quais são as faixas de medição e a precisão?
A corrente de saída tem três engrenagens de 1,0A, 0,5A e 0,2A. A faixa de medição da resistência de transição é de 0,3Ω a 100Ω, dependendo da corrente selecionada, com precisão de ± 5% de leitura ± 0,1Ω.O intervalo de medição do tempo de transição é de 0 a 320 ms com uma precisão de ±(00,1% de leitura ± 0,2 ms), e a taxa de amostragem atinge 20 kHz para captura precisa da forma de onda.
Q5: O XHYZ1688 é conveniente para uso em campo?
Sim, o instrumento tem um ecrã LCD de 7 polegadas, menu completo em chinês, impressora de alta velocidade, interface USB e RS232, e pode guardar automaticamente até 500 grupos de dados.A unidade principal pesa apenas 6.15 kg e a caixa de cabos 4,55 kg, com forte capacidade anti-interferência, tornando-a fácil de transportar e operar em subestações, usinas de energia e locais de fabricação.
