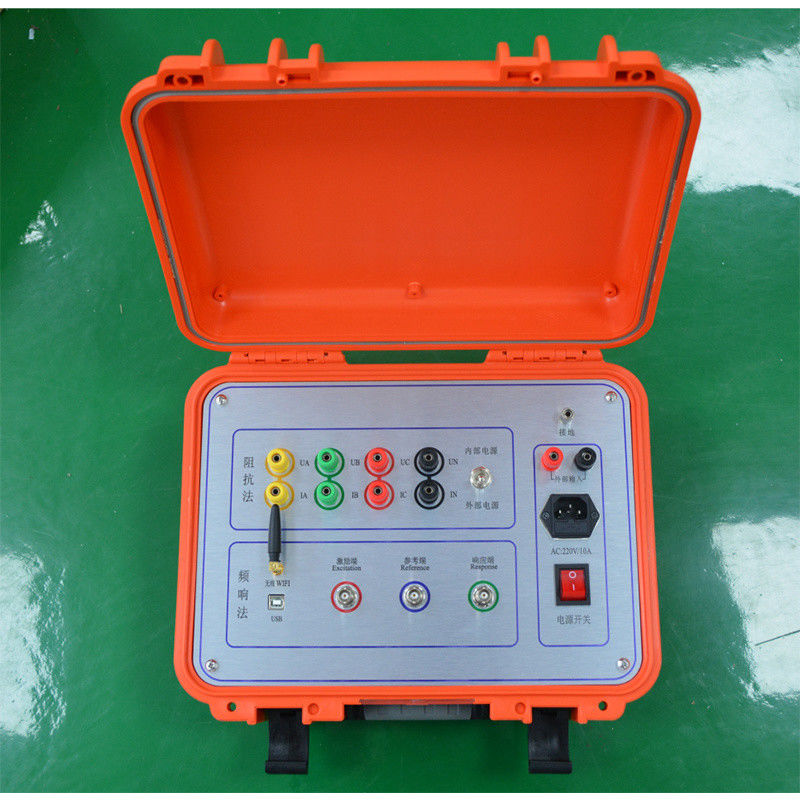

Análise de resposta de freqüência de varredura do transformador Analisador SFRA Opção de prata personalizada

XHBX1501

• Principais características
  1O ensaio pode ser efectuado sem levantar a tampa e sem desmontar o transformador.
  2. Adotar o método de medição de varredura mais popular.
  3Este instrumento pode medir transformadores acima de 6 kV.
  4. Ele usa uma estrutura dividida, hospedeiro de teste e o computador hospedeiro foram conectados por USB ou conexão de rede, ele pode usar livremente quando ele foi ligado.
  5A fiação do campo é simples, fácil de usar.
  6- Dimensão dinâmica de medição: -100 dB ~ 20 dB.
  7O software de análise é poderoso e os indicadores de software e hardware cumprem a norma nacional DL/T911-2004.
  8. Medição de varredura utilizando distribuição linear ou logarítmica.
  9O canal de resposta tem vários intervalos e ajusta automaticamente o intervalo durante o processo de medição.

• Parâmetros técnicos principais
  1Portos do host de teste e do PC: USB ou rede.
  2Fonte de sinal: o instrumento tem uma saída de sinal de canal como sinal de excitação da frequência de varredura; a saída de sinal é uma onda senoidal padrão,A amplitude de saída do sinal pode ser ajustada por software, a amplitude máxima é±10V, e a impedância de saída do sinal é 50Ó.
  3Dois canais de aquisição, um para adquirir o sinal de excitação e outro para recolher o sinal de resposta para calcular a função de transferência.
  4O canal de excitação é medido como um intervalo fixo:±10V; o canal de resposta tem vários intervalos, e o intervalo é ajustado automaticamente durante o processo de medição.±25 volts.
  5Precisão de quantização do canal de aquisição: 12 bits.
  6Erro estático máximo do canal de aquisição: 0,5%.
  7Capacidade máxima de armazenamento por canal: 64K amostras.
  8A taxa de amostragem máxima por canal: 20 Msps.
  9Impedância de entrada do canal de aquisição: 1MÓ.
  10Faixa de teste de varredura: 10Hz-10MHz.
  11Método de varredura: método de medição de varredura com distribuição linear ou logarítmica.
  12. Precisão de frequência de varredura: a precisão de frequência do sinal sinusoidal de saída da fonte de sinal não é superior a 0,01%.
  13Frequência de ensaio de varredura: modo fixo ou definido pelo utilizador.
  14. Cumprir as normas nacionais da indústria energética: DL/T911-2004.
•

Embalagem:Caixa de madeira com espuma

Transporte marítimo:Por via aérea, marítima, expressa, etc.

Tempo de expedição:7 a 15 dias, se estiver em estoque.
