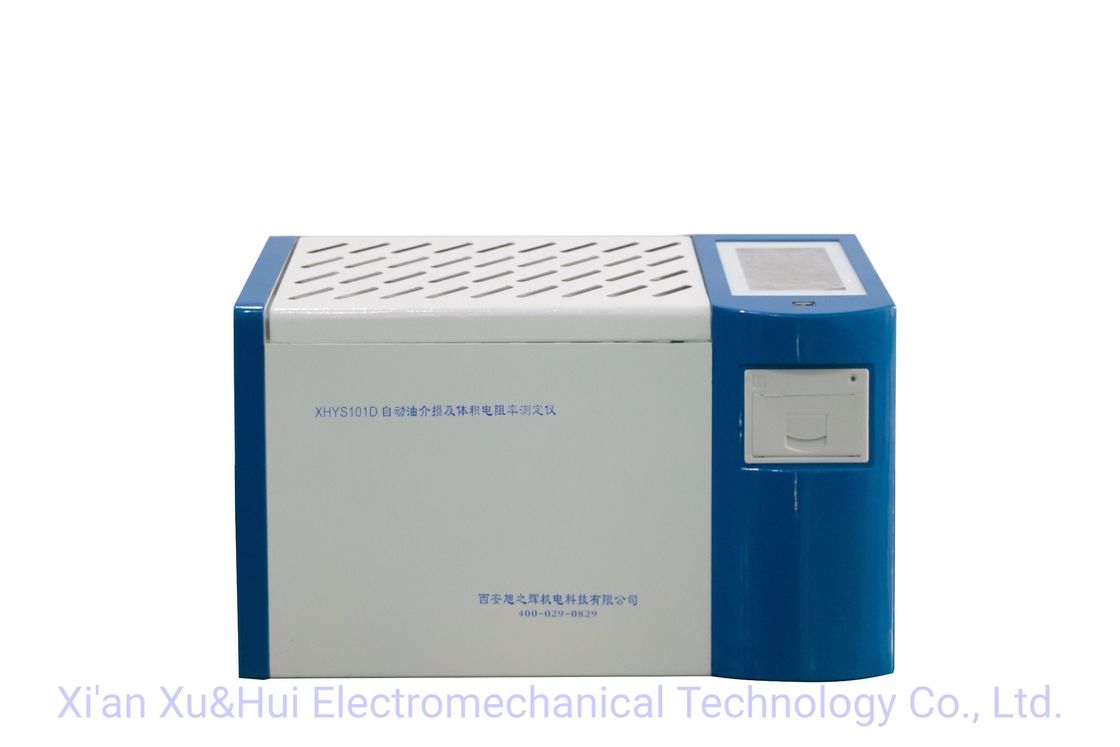

Customização XHYS101 Sistema de medição do fator de dissipação do óleo de isolamento e da resistividade
Introdução
Sistema de medição do fator de dissipação do óleo de isolamento e da resistividade DTL, concebido e fabricado com base na norma GB/T5654-2007 do material isolante líquido de permittividade relativa,medições do fator de perda dielétrica e da resistência de CC.É utilizado para medir o fator de dissipação dielétrica e a resistência DC do óleo isolante e outros líquidos isolantes.e integra a célula de ensaio, controlador de temperatura, sensor de temperatura, ponte de ensaio de perda dielétrica, potência de ensaio CA, condensador padrão, medidor de alta resistência, fonte de alta tensão CC e outros componentes principais.O instrumento adota tecnologia digital completa e todas as medidas automáticas inteligentes, é equipado com grande tela a cores (800*480) e visualização LCD, que cada passo tem solicitado o chinês, os resultados do teste podem ser armazenados automaticamente e impressão de saída,para que o operador sem formação profissional possa utilizá-lo com competência.
Principais funções e características
1. A célula de ensaio utilizada da estrutura de três elétrodos em conformidade com a norma nacional GB/T5654-2007, com um espaçamento entre elétrodos de 2 mm,pode eliminar os efeitos da capacitância perdida e da fuga nos resultados dos ensaios de perda dielétricaO aparelho é
equipado com o interruptor de solenoide de drenagem de óleo, e podemos esvaziar a célula de ensaio no caso de não a retirar e lavar com a amostra de ensaio.
2. O instrumento adota o aquecimento por indução de média frequência, algoritmo de controlo de temperatura PID. Este método de aquecimento tem as vantagens de não haver contacto entre a célula de ensaio e o corpo de aquecimento,aquecimento uniforme, velocidade rápida, controlo conveniente, controlo rigoroso da temperatura dentro do intervalo de erro da temperatura pré-estabelecida.
O condensador padrão interno é a capacitância de três elétrodos SF6 com gás, e a perda dielétrica e a capacidade elétrica do condensador são independentes da temperatura ambiente, da umidade e de outros efeitos,para que a precisão do instrumento possa ser assegurada mesmo após utilização prolongada.
4. A fonte de alimentação de teste AC usando conversão AC-DC-AC, efetivamente evitar as flutuações na tensão da rede e frequência no efeito de precisão de medição de perda dielétrica.o instrumento pode funcionar adequadamente.
5Função de protecção perfeita: quando há sobre tensão, sobre corrente ou curto-circuito de alta tensão, os instrumentos podem cortar rapidamente a pressão e emitir uma mensagem de aviso.Quando a temperatura do sensor falha ou não ligado, o instrumento emitirá igualmente uma mensagem de aviso.
6Há um relé de limitação de temperatura no aquecimento por indução de média frequênciaQuando a temperatura ultrapassa os 120 graus, o instrumento liberta o relé e pára de aquecer.
7. mais conveniente o parâmetro experimental é definido. faixa de configuração de temperatura 0 ~ 125oC, variável de configuração de tensão AC 500 ~ 2000V, variável de configuração de tensão DC 0 ~ 500V.
8. Utilização de ecrã LCD grande, com luz de fundo e visualização clara. interface amigável, basta seguir o menu chinês, digite o comando, o instrumento pode ser testado automaticamente.E armazenar e imprimir automaticamente os resultados dos testes.
9O relógio em tempo real integrado permite guardar, exibir e imprimir a data e a hora do ensaio com os resultados.
10. Funções de calibração da célula seca limpa. A medição da capacidade da célula seca e do fator de perda dielétrica pode determinar as suas condições de limpeza e montagem.
Os dados de calibração são guardados automaticamente e de modo a facilitar o cálculo da permittividade relativa e da resistência de CC.
