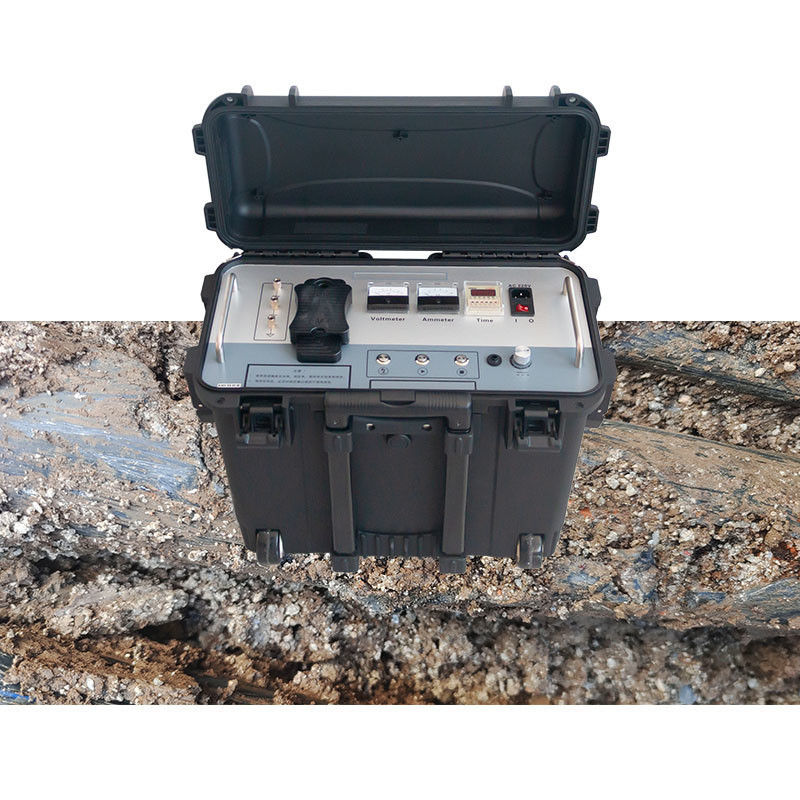

XHHV535-2L 35kv DC Impulso 1000j gerador de onda para localização de falha de cabo subterrâneo

XHHV535-2L 35kv DC Impulso 1000j gerador de onda para localização de falha de cabo subterrâneo

Detalhes do produto:
Lugar de origem: Xi'an, Shaanxi, China
Marca: XZH TEST
Certificação: CE, ISO
Número do modelo: XHHV535-2L
Informações detalhadas
Lugar de origem:
Xi'an, Shaanxi, China
Marca:
XZH TEST
Certificação:
CE, ISO
Número do modelo:
XHHV535-2L
Número do modelo.:
XHHV535-2L
Potência:
Energia elétrica
Personalizado:
Personalizado
Cores:
Negro
Pacote de transporte:
Caixa de madeira cheia de espuma
Especificações:
540Lx300Wx450H mm
Marca comercial:
Teste XZH
Código do SH:
8543201000
Habilidade da fonte:
1000 peças/ano
Personalização:
Disponível
Serviço pós-venda:
Certificado de garantia
Garantia:
12 meses
Trading Information
Quantidade de ordem mínima:
1 UNITA
Detalhes da embalagem:
Caixa de madeira
Tempo de entrega:
5 a 8 dias
Termos de pagamento:
T/T
Habilidade da fonte:
1000 peças/ano
Descrição do produto

XHHV535-2L 35kv DC Impulso 1000j gerador de onda para localização de falha de cabo subterrâneo



Descrição do produto

Este gerador de onda de alta tensão XHHV535-2L integra fonte de alta tensão DC, capacitor de armazenamento de energia, dispositivo de bola de descarga, dispositivo de descarga automática,e um instrumento experimental de ponta do tipo carrinho.

O equipamento resolve completamente os problemas de conveniência, portabilidade, segurança e fiabilidade dos dispositivos experimentais tradicionais.componentes eletrónicos de alta tensão especiais de alta estabilidade e tecnologia de alta tensão de alta frequência, tornando toda a máquina simples em estrutura.

A fim de manter o hábito original das pessoas de usar transformadores e caixas de operação para gerar alta tensão de CC,Este gerador de pulso adota um modo de operação de design humanizado e integra um design de circuito micro confiável. É seguro, confiável e intuitivo. Realmente alcançar o efeito de não ser danificado por impacto, e também tem as funções de impacto de tempo automático, impacto manual e resistência à pressão.Atualmente, é o equipamento de alta tensão de impacto de corrente contínua do tipo carro mais fácil de usar na China.

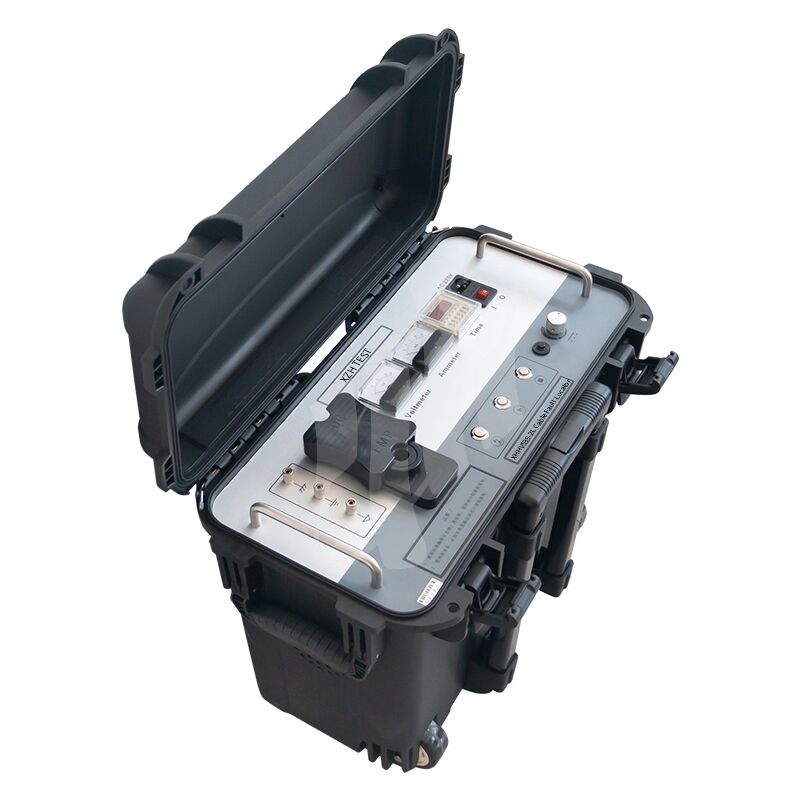

35kv DC Impulse 1000j High Voltage Surge Generator for Underground Cable Fault Location



Características do produto

★ Com função de proteção automática contra sobrecorrência, sobrevoltagem e sobreaquecimento;
★ Com tensão de resistência de corrente contínua, função de descarga por impacto;
★ Saída de pulso de alta tensão uniforme e controlada;
★ Função de proteção contra o super curto-circuito, que pode fazer a saída de alta tensão curto-circuitar diretamente para o solo;
★ Ele possui duplo mostrador de medidor de 1,5 nível para corrente e tensão, que é intuitivo e claro, e o processo de descarga de impacto é claro de uma olhada;
★ Medição da tensão lateral de alta tensão, em tempo real e precisa;
★ Com proteção contra arranque zero e função de saída de potência zero, segura e fiável;
★ Design de medição de alta tensão exclusivo, no estado parado, o voltímetro pode indicar a tensão do capacitor em tempo real;
★ O tempo de descarga pode ser definido arbitrariamente num intervalo adequado;
★ Com a função de parada de emergência, em caso de emergência, corte a saída de alta tensão urgentemente.



Parâmetros do produto

XHHV535-2L Gerador de sobretensão de alta tensão portátil de 35 kV com função de teste de tensão de resistência de CC
Alta tensão de impacto: 0~32 kV ajustável
Pressão parcial de alta tensão precisão da tensão 2.5
Capacitor incorporado 2 μF
Potência de descarga 0-1024J
Polaridade da tensão de saída polaridade negativa
Potência de impacto 400 W
Protecção contra sobrecorrência 8 mA (mais de 3 segundos)
Potência de trabalho AC 220V ± 10%, 50Hz ± 2Hz ((60Hz)
Polaridade da tensão de saída polaridade negativa
Proteção contra sobre-temperatura 65oC
Peso < 30 kg
Temperatura ambiente -20°C a +50°C
Volume 540L × 300W × 450H mm

- - - - - - - - - - - - - - - - - - - -
35kv DC Impulse 1000j High Voltage Surge Generator for Underground Cable Fault Location

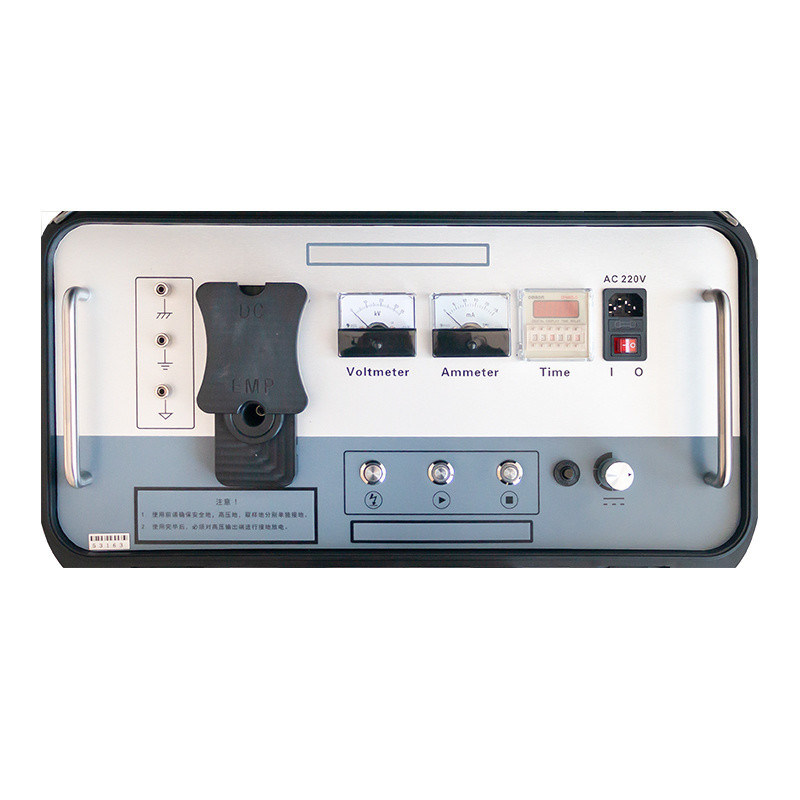

Descrição da função do painel
1.Base de segurança: A base da carcaça do instrumento deve estar ligada de forma fiável ao solo, a fim de evitar que a carcaça do instrumento seja eletrificada ou que as pessoas recebam um choque elétrico.



2.Terra de alta tensão: também conhecido como cauda de alta tensão, deve ser ancorado de forma fiável para evitar fugas e descargas de alta tensão.Danos causados por avarias de alta tensão nos componentes internos do instrumento, e acidentes de segurança causados por fugas internas ou descargas do instrumento.

3.Local de amostragem: O terminal negativo do condensador de armazenamento de energia de pulso tem uma tensão elevada e deve ser ancorado de forma fiável.É utilizado para amostragem quando a forma de onda é amostrada no estado de flashover de alta tensão do testador de falha de cabo. (A amostragem sem flashover de alta tensão ainda requer um aterramento fiável).

4.Botão de descarga• pressionar este botão para entrar em contacto com a bola e descarregar manualmente (a duração de cada pressão não pode exceder 1s).

5.Botão de arranque de alta tensão:Quando a luz do botão de arranque está ligada, significa que a tensão de saída está no estado zero.Se a luz do botão de início não estiver acesa após ligar o interruptor de alimentaçãoQuando a luz do botão de arranque estiver ligada, pressione este botão para iniciar o dispositivo e gerar saída de alta tensão.

6.Botão de parada de alta tensãoQuando o ensaio estiver concluído ou ocorrer uma anomalia, aperte este botão para cortar a saída de alta tensão, a luz de alta tensão se apaga e a bola de descarga interna deixa de funcionar.Quando o botão de parada estiver ligado, significa que há saída de alta tensão, e quando está desligado, significa que não há saída de alta tensão.

7.Interruptor de protecção contra sobrecorrênciaA pressão deste botão, a proteção de sobrecorrência é ligada, e este botão aparece, e a proteção de sobrecorrência funciona.Após a proteção contra sobrecorrência ser ativada, deve ser desligado para descarregar.

8.Ajuste de tensão: Após ligar o dispositivo, deve primeiro girar o botão contra-horário para baixo, pressionar o botão de arranque e, em seguida, ajustar no sentido horário para aumentar a alta tensão de saída de pequena para grande,e ajustar no sentido anti-horário para diminuir a alta tensão de saída de grande para pequeno.

9.Interruptor de alimentaçãoO "Gear 1" liga o interruptor de alimentação AC 220V e o "Gear 0" desliga a alimentação do sistema.

10.Soquete do fusível:onde estiver instalado o fusível do sistema de alimentação AC 220 V.

11.Conexão de alimentação: fonte de alimentação do instrumento, porta de ligação AC 220V.

12.Configuração do horário:definir o intervalo de tempo de descarga.

13.Ampérmetro:Indicação da corrente do lado da baixa tensão.

14.Voltímetro:Voltagem de saída de alta tensão indicando kV-métro.

15.Saída de alta tensão (EMP): Quando a descarga for impactante, conecte a linha de saída de alta tensão.

16.Saída de alta tensão (DC):Quando a corrente contínua resistir à tensão, conecte a linha de saída de alta tensão.

- - - - - - - - - - - - - - - - - - - -

Lista de embalagens
35kv DC Impulse 1000j High Voltage Surge Generator for Underground Cable Fault Location

Aplicação - Localização da falha do cabo subterrâneo, ensaio de resistência do cabo à tensão
35kv DC Impulse 1000j High Voltage Surge Generator for Underground Cable Fault Location


35kv DC Impulse 1000j High Voltage Surge Generator for Underground Cable Fault Location
35kv DC Impulse 1000j High Voltage Surge Generator for Underground Cable Fault Location



35kv DC Impulse 1000j High Voltage Surge Generator for Underground Cable Fault Location

35kv DC Impulse 1000j High Voltage Surge Generator for Underground Cable Fault Location



35kv DC Impulse 1000j High Voltage Surge Generator for Underground Cable Fault Location

Teste no local

35kv DC Impulse 1000j High Voltage Surge Generator for Underground Cable Fault Location



35kv DC Impulse 1000j High Voltage Surge Generator for Underground Cable Fault Location
