ARC Multi-Pulse Cable Fault Pre-Locator 400MHz 120km Range 0,07m Resolução com acoplador DC 35kV XHGG502A

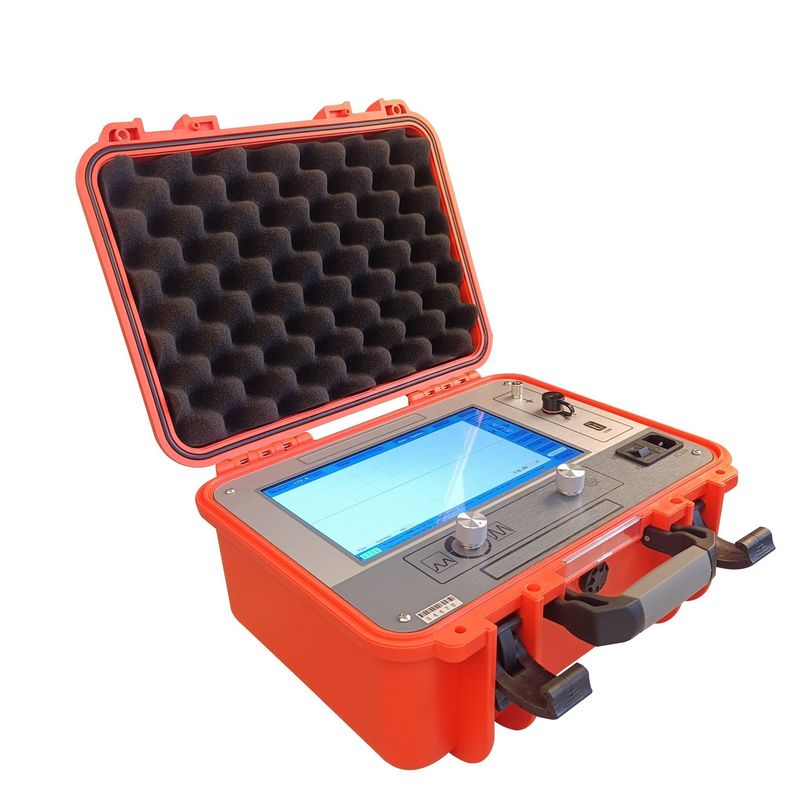

O XHGG502A é um pré-localizador profissional de falhas de cabo ARC construído em torno de um computador industrial multifuncional de toque de 10,1 polegadas com arquitetura de sistema embarcado. Ele integra modernas tecnologias eletrônicas e de computador para realizar filtragem de sinal, aquisição A/D de alta velocidade, processamento de dados, exibição gráfica e análise de forma de onda – completando a velocidade de onda do cabo, comprimento e medição de distância de falha em um único fluxo de trabalho. O instrumento cobre todo o espectro de tipos de falhas em cabos: curtos-circuitos de baixa resistência, circuitos abertos, desconexões, falhas de alta resistência a vazamentos e falhas de alta resistência por flashover em cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados de todos os materiais, seções transversais e meios dielétricos. Todos os indicadores técnicos estão em conformidade com GB/T 18268.1, DL/T 849.1-2019 e JJF1042-2020.

O que distingue o XHGG502A dos pré-localizadores convencionais é seu método proprietário multipulso ARC de oito pulsos. Quando conectado ao acoplador de pulso DC 35kV incluído, o instrumento dispara 8 pulsos sequenciais no ponto de falha do cabo, exibindo simultaneamente 8 grupos de formas de onda de comparação de alta e baixa tensão na tela de 10,1 polegadas. O sistema converte matematicamente qualquer traço de falha de alta resistência em uma forma de onda equivalente a curto-circuito de baixa resistência, tornando a interpretação praticamente inequívoca e permitindo o cálculo automático de distância que não requer habilidades especializadas em análise de forma de onda. Essa tecnologia, combinada com três modos de teste (pulso de baixa tensão TDR, corrente de impulso ICE e multipulso de reflexão de arco ARM), oferece a mais alta taxa de sucesso de detecção de falhas e precisão de teste disponível em sua classe.

Não são necessários acessórios adicionais. Nenhuma compra de acoplador separada. Não há cabos faltando.Tudo o que é necessário para testes multipulsos TDR, ICE e ARM está incluído na remessa padrão.

• Tela de toque TFT de alto brilho de 10,1 polegadas:Resolução 1024 * 600, retroiluminação LED ultrabrilhante de 280nit. As formas de onda permanecem nítidas e legíveis sob luz solar direta. Operação dupla de toque + botão codificado - toque para navegação de software, botões físicos para controle com luvas em condições molhadas.
• Amostragem de 400 MHz, resolução de 0,07 m, alcance de 120 km:Conversão A/D variável de 1 MHz a 400 MHz com resolução mínima de 0,07 m líder do setor – mais de 7* mais precisa do que instrumentos convencionais de 100 MHz. 10 predefinições de alcance selecionáveis ​​de 100m a 100km, além de capacidade máxima de ≥120km.
• Multipulso ARC de oito pulsos com acoplador DC 35kV incluído:Oito pulsos sequenciais geram conjuntos de formas de onda de comparação que convertem falhas complexas de alta resistência em equivalentes simples de curto-circuito. Cálculo automático de distância com substituição de análise manual. Não é necessária a compra de acoplador extra.
• Três métodos de teste integrados:TDR (pulso de baixa tensão: 300V±15%, 8 larguras de 0,1μs a 10μs), ICE (flashover de corrente de impulso) e ARM (reflexão de arco multipulso de 8 pulsos). Um instrumento cobre todos os cenários de falha de cabo.
• Operação totalmente automática:Amostragem contínua automática — nunca perde uma forma de onda de descarga transitória. A configuração automática da faixa seleciona a predefinição de teste ideal. A análise automática da forma de onda identifica a reflexão da falha e exibe a distância – sem necessidade de posicionamento manual do cursor.
• Mais de 8.000 armazenamentos de formas de onda com exportação USB:Salve e nomeie formas de onda por local de trabalho, ID do cabo ou data. Lembre-se e compare os traços históricos com as falhas atuais. Exportação USB para software de PC para geração formal de relatórios, gerenciamento de arquivos e análise comparativa avançada.
• Sistema Embarcado — Estabilidade Sólida:Arquitetura incorporada desenvolvida especificamente — sem sobrecarga do Windows, sem licenciamento de software, sem processos desnecessários. Menu inglês completo. Inicialização rápida, baixo consumo de energia, operação resistente a falhas.
• Chassi de proteção IP54:Protegido contra poeira e à prova de respingos. Funciona de forma confiável desde a manutenção de subestações abaixo de zero a -20°C até diagnóstico de valas de cabos no deserto de +65°C.
• Bateria de lítio de 11,1 V integrada:A carga rápida de aproximadamente 2 horas proporciona mais de 5 horas de operação contínua em campo. Dupla AC/DC – conecte à rede elétrica AC 110V~240V ou opere inteiramente com bateria.

Método	Melhor para	Aplicação Típica
TDR — Pulso de Baixa Tensão	Falhas de baixa resistência, curto-circuito, circuito aberto e desconexão	Manutenção de rotina do cabo, verificação pré-emenda, calibração do comprimento do cabo e velocidade da onda
ICE — Flashover de Corrente de Impulso	Falhas de vazamento de alta resistência (acima de várias centenas de Ω); falhas de alta impedância por flashover	Análise de falhas pós-teste de tensão suportável, avaliação de diagnóstico de cabos antigos
ARM – ARC multipulso de 8 pulsos	Todas as falhas de alta resistência — converte qualquer traço complexo em equivalente de curto-circuito	Resultados de pulso único difíceis de interpretar; falhas em cabos dielétricos mistos; cabos multiarticulares de longa distância

lista de embalagem

Lista de componentes de instrumentos
nome	quantidade	Gráficos	nome	quantidade	Gráficos
Testador de falhas de cabo	1		Acoplador	1
Linha Q única	1		Linha Q dupla	1
Amostrador	1		cabo de alimentação	1
Acoplador linha de alta tensão A	1		Linha B de alta tensão do acoplador	1
fio terra	1		Cabo de comunicação USB	1

P: O acoplador vem com o instrumento?
R: Sim. O acoplador de pulso DC 35kV (430*380*220mm, 10kg) é incluído como padrão em todas as remessas do XHGG502A, junto com os cabos de conexão de alta tensão A e B do acoplador.

P: Ele pode testar cabos XLPE (polietileno reticulado)?
R: Sim. O XHGG502A é adequado para todos os tipos de isolamento de cabos — XLPE, papel impregnado de óleo, borracha e PVC — em cabos de alimentação de baixa tensão (6kV e abaixo), média/alta tensão (6kV~35kV) e alta tensão (66kV+).

P: O instrumento funciona sem energia elétrica?
R: Sim. A bateria de lítio de 11,1 V integrada suporta testes de pulso de baixa tensão para falhas de circuito aberto e de baixa resistência sem alimentação externa. Para flashover de alta tensão e métodos multipulsos, conecte a CA 110V ~ 240V ou a um gerador.

P: As formas de onda podem ser exportadas para um computador?
R: Sim. Todas as mais de 8.000 formas de onda armazenadas podem ser exportadas via USB para software de PC para gerenciamento de arquivamento, análise comparativa e geração de relatórios formais.

P: O treinamento está incluído?
R: Cada remessa inclui um manual do usuário abrangente. Contate-nos para treinamento no local, suporte remoto por vídeo ou opções de garantia estendida adaptadas às necessidades de sua equipe.
