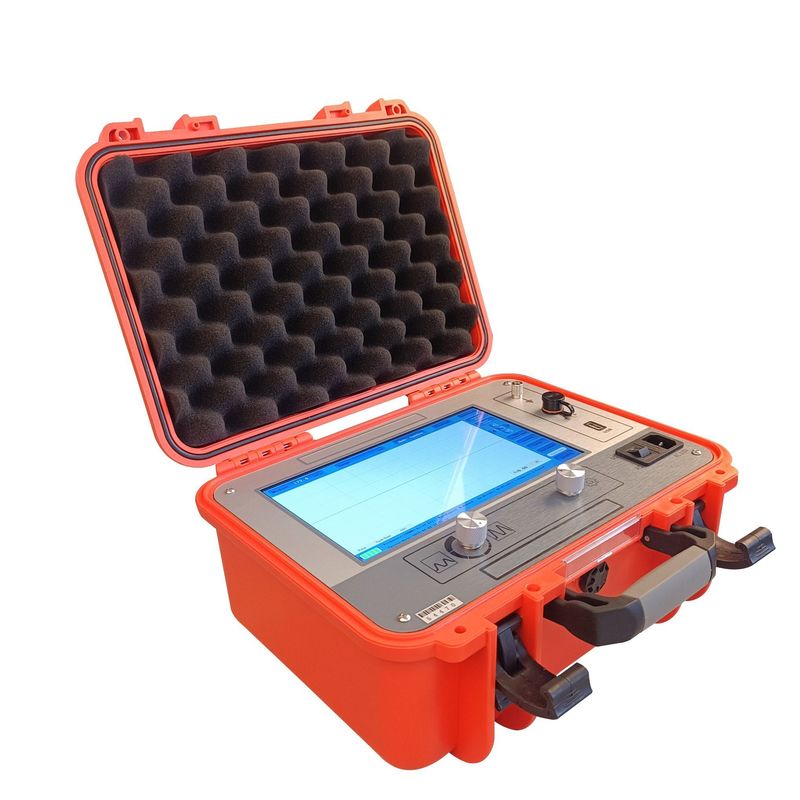

Tdr Teste localizador de falhas de cabo de alimentação com opção de personalização

Descrição
O testador de falhas de cabo adota um computador com toque integrado de 10,1 polegadas de nível industrial, uma interface de software de operação simples, circuitos e dispositivos integrados de nível industrial,e uma bateria de iões de lítio de grande capacidade, que é estável, fiável e fácil de usar.

Este teste de falhas de cabos é um instrumento especial para medir e analisar o estado e a distância de falha dos cabos de energia.Este testador de falhas de cabo usa uma combinação de tecnologia eletrônica moderna e tecnologia de computador para alcançar a filtragem de sinal, aquisição, processamento de dados, exibição gráfica e análise gráfica.

Este teste de falha de cabo é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de energia, cabos coaxial de alta frequência, cabos de luz de rua,e fios enterrados feitos de vários materiais com diferentes secções transversais e meios, bem como fugas de alta resistência e flashover de alta resistência. Falha da rede. Os parâmetros técnicos estão em conformidade com "GB/T 18268.1 Requisitos anti-interferências para os equipamentos de ensaio utilizados em locais industriais", "DL /T 849.1-2019 Condições técnicas gerais para testadores especiais de equipamento de energia Parte 1: Teste de falha de cabo",Requisitos da norma "JJF1042-2020" "Especificações de calibração para testadores de falhas de cabos".

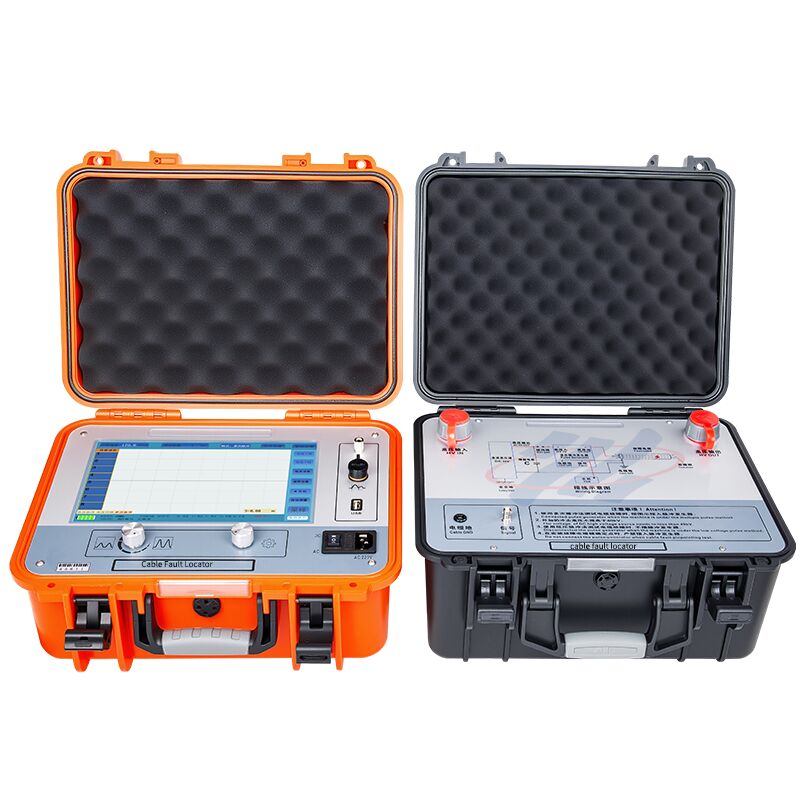

Modo de trabalho:TDR (impulso de baixa tensão), ICE (corrente de impulso), ARM (método de reflexão por arco) com acoplador configurado.
Características
• Exibição táctil TFT a cores de 10,1 polegadas;
• Sistema incorporado, modo de exibição e de funcionamento seguro, estável e simples;
• Com a função de testar a velocidade de onda do cabo, o comprimento do cabo e a distância de falha;
• Amostragem contínua totalmente automática, captura da forma de onda em todo o momento, pontual e precisa.
• Equipado com configuração automática do intervalo de ensaio, análise automática da forma de onda e visualização da distância de ensaio.
• Menu completo em inglês, dois modos de operação de toque e botões codificados, simples, rápido e fiável.
• Equipado com a tecnologia de ensaio do método de pulso de baixa tensão, do método flashover de alta tensão e do método de pulso múltiplo (8 vezes), o display de forma de onda é suave e fácil de interpretar.
• Quando se utiliza o método de pulsos múltiplos, é utilizado com um acoplador de pulsos para exibir 8 grupos de comparações de formas de onda de alta e baixa tensão, o que é conveniente para testes automáticos de distância,Análise manual e medição de distância.
• O instrumento possui poderosas capacidades de processamento de dados, tornando conveniente para os utilizadores gerir e arquivar ficheiros de forma de onda.
• Dispõe de uma função de armazenamento de forma de onda de ensaio maciça:As formas de onda testadas no local podem ser convenientemente armazenadas no instrumento na ordem especificada pela denominação chinesa para retirada e observação a qualquer momento.; pode armazenar mais de 8.000 registos de pulsos de baixa tensão e de ondas flashover de alta tensão, e múltiplos pulsosOs arquivos de forma de onda podem ser importados para o software de computador para gestão e análise usando a comunicação USB.
• Ultra-alto brilho, luminosidade de luz de fundo LED atinge 280nit, resolução 1024 * 600, conveniente para ambientes expostos à luz solar direta em funcionamento.
Especificação técnica
