Pre-localizador de falha de cabo TDR personalizável Localizador de distância de falha de cabo preciso

Name: Pre-localizador de falha de cabo TDR personalizável Localizador de distância de falha de cabo preciso
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502
Price: 1,550.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an, Shaanxi, China
Marca:	XZH TEST
Certificação:	CE,ISO
Número do modelo:	XHGG502

Informações detalhadas

Lugar de origem:

Xi'an, Shaanxi, China

Marca:

XZH TEST

Certificação:

CE,ISO

Número do modelo:

XHGG502

Modelo NÃO.:

XHGG502

Especificação:

475*345*205mm

Marca registrada:

Teste XZH

Origem:

Xi'an, Shaanxi, China

Código HS:

9031809090

Habilidade da fonte:

2000 peças/ano

Personalização:

Disponível

Serviço pós-venda:

Certificado de garantia

Garantia:

1 ano

Destacar:

High Light

Destacar:

Pre-localizador de falhas do cabo TDR

Pre-localizador de falhas de cabo personalizável

Localizador de distância de falha de cabo preciso

Trading Information

Quantidade de ordem mínima:

1 UNITA

Preço:

Negociável

Detalhes da embalagem:

Caixa de madeira

Tempo de entrega:

5 a 8 dias

Termos de pagamento:

T/T

Habilidade da fonte:

2000 peças/ano

Descrição do produto

Introdução do Produto

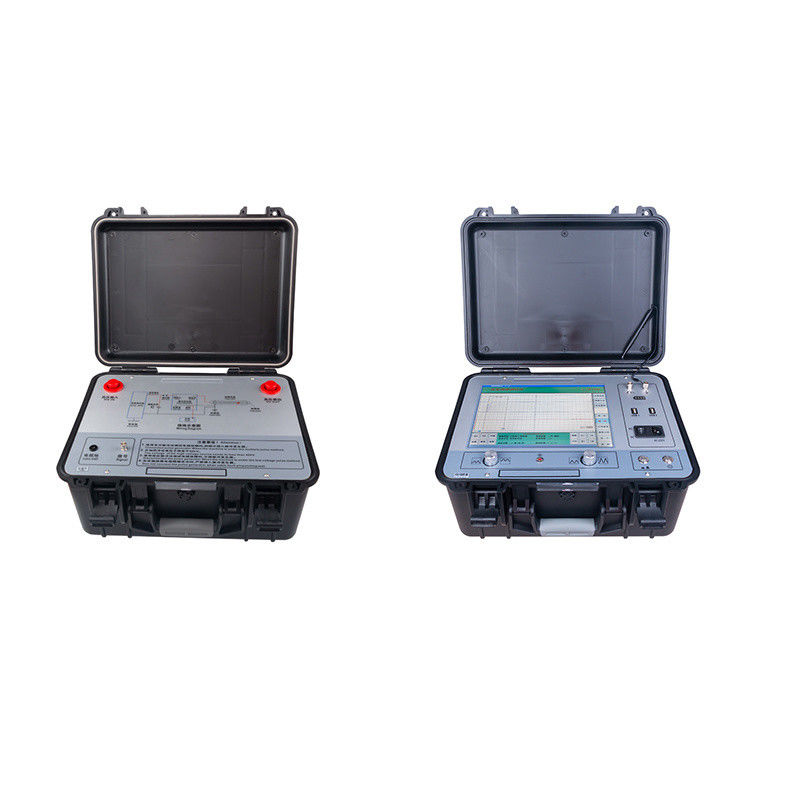

O localizador de falhas de cabos subterrâneos XHGG502 ARC é adequado para medir as falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de vários materiais de diferentes seções transversais e diferentes meios, cabos coaxiais de alta frequência, cabos telefônicos locais, cabos de iluminação pública e fios enterrados. Previne vazamentos e falhas de flashover de alta resistência. Sistema de gerenciamento de cabos super poderoso, geração automática de relatórios.

Principais características

1. Pode detectar as falhas de alta e baixa resistência de todos os cabos de 35KV e abaixo, e tem uma ampla gama de aplicações.
2. O instrumento adota a mais recente tecnologia de computador industrial embarcado e o mais avançado "método de oito pulsos" do mundo.
Ele tem o método de flashover de alto impacto e o método de pulso de baixa pressão.
3. Qualquer falha de alta impedância apresenta as características de forma de onda mais simples, semelhantes a uma falha de curto-circuito de pulso de baixa tensão, o que é muito fácil de interpretar.
4. Com software amigável, menu totalmente em inglês e operação por botão de toque na tela. A definição do botão é simples e clara. O método de medição é simples e rápido.
5. A taxa de sucesso da detecção de falhas, a precisão do teste e a conveniência do teste são melhores do que qualquer equipamento de teste doméstico.
6. Tela LCD grande e de brilho ultra-alto como terminal de exibição, pode ser claramente observada no ambiente de luz solar direta
Forma de onda da tela. O instrumento possui poderosos recursos de processamento de dados e uma interface de exibição amigável.
7. Com a função de prancheta, quando a forma de onda é armazenada, o pessoal, os locais e as características de falha do teste de campo podem ser armazenados.
Informações como o processo de teste são diretamente manuscritas no documento salvo.
8. Com medidas de proteção de alta tensão extremamente seguras. O testador de flash não travará ou será danificado em um ambiente de alta pressão de impacto.
9. Possui uma interface USB de impressora padrão.
10. Operação simples e alta confiabilidade. Possui um desempenho de custo muito alto.
11. Sem zona cega de teste.
12. Fonte de alimentação de bateria de lítio polímero embutida, pode testar circuito aberto de cabo e falha de curto-circuito de baixa resistência em ambiente sem energia

Xzh Test Multiple Pulse Arc Underground Cable Fault Locator Tdr Cable Fault Pre Locator

Dados técnicos

Exibição	Controle de computador de nível industrial de 12 polegadas, modo de operação por toque;
sistema	Sistema operacional XP, sistema de gerenciamento de cabos super, gera automaticamente o relatório de teste;
Funções	medição de distância e medição de velocidade;
Taxa de amostragem de dados	60MHz, 120 MHz, 240MHz, 400MHz;
Automático	Amostragem contínua totalmente automática, nunca perca nenhuma forma de onda de descarga;
Método de teste	método de pulso de baixa tensão, método de flashover de alta tensão, método de pulso múltiplo
Largura do pulso	0.1uS e 2uS
Amplitude do pulso	400Vpp
Distância de medição	>60Km
Resolução de leitura	0.1m
Precisão do teste	menos de 0,5m
Tensão suportada do acoplador de pulso	38kVDC

O sinal refletido enviado pelo acoplador de pulso é exibido automaticamente, e a forma de onda de comprimento total do circuito aberto do cabo é exibida ao mesmo tempo. Isso torna a representação da forma de onda característica de falha extremamente simples. Existe apenas um tipo de forma de onda de falha de alta resistência, ou seja, a forma de onda de falha de curto-circuito semelhante ao método de pulso de baixa tensão.
A distância da falha é exibida automaticamente e não há zona cega de teste.
Com a função de armazenar formas de onda de teste massivas: As formas de onda testadas no local podem ser convenientemente armazenadas no instrumento em uma ordem prescrita para recuperação e observação a qualquer momento.
A forma de onda do ponto de falha medida e a forma de onda de circuito aberto de comprimento total da fase boa podem ser exibidas na tela ao mesmo tempo para comparação na mesma tela e comparação sobreposta. Torna o julgamento da distância da falha mais preciso.
Fonte de alimentação de bateria de lítio polímero embutida: pode funcionar continuamente por mais de 4 horas após ser totalmente carregada. Atende totalmente aos requisitos de teste no local. Também pode funcionar com uma fonte de alimentação CA externa.
Oito pulsos de transmissão e sinais de reflexão de falha são exibidos automaticamente, e a forma de onda de comprimento total do circuito aberto do cabo é exibida ao mesmo tempo. Isso torna a representação da forma de onda característica de falha extremamente simples. Existe apenas um tipo de forma de onda de falha de alta resistência, ou seja, a forma de onda de falha de curto-circuito semelhante ao método de pulso de baixa tensão. A distância da falha é exibida automaticamente e não há zona cega de teste.
Condições de trabalho: temperatura -25ºC~+55ºC, umidade relativa 85%, pressão atmosférica 750±30mmHg.
Detecte com precisão e rapidez a principal falha de isolamento de cabos de energia com níveis de tensão de 35KV e abaixo; calibre o comprimento do cabo; teste aproximadamente a distância da falha do cabo

Pré-localização da falha do cabo: com o refletômetro XHGG502 baseado no método de reflexão de impulso de baixa tensão (TDR) e no método de decaimento de alta tensão (flashover) (DECAY), método de reflexão de arco (tiro único/tiro múltiplo).

Existem três modos de teste do XHGG502, pulso de baixa tensão, flashover de alta tensão, ARC multi-shot
A imagem abaixo mostra a distância da falha do cabo medida usando o modo de teste ARC multi-shot do XHGG502.
Xzh Test Multiple Pulse Arc Underground Cable Fault Locator Tdr Cable Fault Pre Locator

A imagem abaixo mostra a distância da falha do cabo medida usando o modo de teste de flashover de alta tensão do XHGG502

Xzh Test Multiple Pulse Arc Underground Cable Fault Locator Tdr Cable Fault Pre Locator

A imagem abaixo mostra o comprimento do cabo ou a distância da falha do circuito aberto do cabo medida usando o modo de teste de pulso de baixa tensão do XHGG502. Ao usar o método de pulso de baixa tensão, não é necessário conectar o gerador de pulso de alta tensão. Outros métodos de teste devem ser usados em conjunto com um gerador de pulso de alta tensão.

Xzh Test Multiple Pulse Arc Underground Cable Fault Locator Tdr Cable Fault Pre Locator
