Digiphone Bnr multifuncional preto com função de indicação de desvio do caminho Tester de cabo de áudio

Name: Digiphone Bnr multifuncional preto com função de indicação de desvio do caminho Tester de cabo de áudio
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 1,050.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an, Shaanxi, China
Marca:	XZH TEST
Certificação:	CE, ISO
Número do modelo:	XHDD503E

Informações detalhadas

Lugar de origem:

Xi'an, Shaanxi, China

Marca:

XZH TEST

Certificação:

CE, ISO

Número do modelo:

XHDD503E

Modelo N.O.:

XHDD503E

Utilização:

Teste de cabo de rede, Teste de cabo de áudio, Teste de cabo coaxial, Teste de cabo digital

Potência:

Energia elétrica

Personalizado:

Personalizado

Cores:

Negro

Filtro:

200 Hz-1600 Hz Opcional

Ganhos de produção:

16 Níveis (0 a 112 dB)

Impedância de saída:

350Ω

Precisão de posicionamento acústico-magnético:

Menos de 0,2 m

Precisão de posicionamento da tensão de passo:

Menos de 0.5m

Precisão de identificação do caminho:

Menos de 0.5m

Pacote de transporte:

Caixa de madeira

Marca comercial:

Teste XZH

Origem:

China

Código do SH:

9031809090

Habilidade da fonte:

2000 PCS/ano

Personalização:

Disponível

Serviço pós-venda:

Certificado de garantia

Garantia:

12 meses

Trading Information

Quantidade de ordem mínima:

1 Unidade

Detalhes da embalagem:

Embalagens de madeira

Tempo de entrega:

5 a 8 dias

Termos de pagamento:

T/T

Habilidade da fonte:

500 unidades por mês

Descrição do produto

Descrição
O localizador de falhas de cabo utiliza os princípios de captação de vibrações e indução eletromagnética para determinar a localização específica do ponto de falha do cabo.Um gerador de pulso de alta tensão é usado para causarflash sobrefenômenos físicos, tais como ondas de vibração, ondas sonoras e ondas eletromagnéticas geradas peloflash sobreAs descargas no ponto de falha são captadas por uma sonda especial do instrumento de apontamento, amplificadas, processadas, exibidas e emitidas pelo instrumento de apontamento de falha do cabo.A localização exata do ponto de falha é determinada pela audição e visão do testadorIsto é, a tarefa de localizar com precisão o ponto de falha do cabo "diretamente acima do cabo e dentro do intervalo de medição aproximada" é concluída.

Este instrumento de ponto fixo é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de alimentação, cabos coaxiais de alta frequência, cabos de luz de rua,e fios enterrados feitos de vários materiais com diferentes secções transversais e meios, bem como vazamento de alta resistência e alta resistênciaflash sobref- Não.

Características do produto
1. LCD de 5 polegadas com alto brilho táctil garante visibilidade sob a luz solar.
2Tem 4 modos de teste: padrão, melhorado, redução de ruído e personalizado.
3Sim, tem.4Funções de posicionamento: sincronização acústica-magnética, acústica pura, magnética pura e tensão de passo.
4Possui tecnologia de redução do ruído de fundo e pode escolher entre uma variedade de métodos de filtragem.
5Equipado com funções de BNR e silenciamento.
4Tem indicação de desvio de rota.
5Equipado com sensores de sinais de isolamento físico de várias camadas, grau de impermeabilidade IP65.
6Bateria de lítio de grande capacidade, tempo de espera longo, equipada com carregador rápido.
7Pequeno e leve, fácil de operar e interface humano-máquina simples.

Multifunctional Digiphone Bnr with Path Deviation Indication Function Electric Power Cable Fault Locator

Especificação técnica

Parâmetros do filtro	Todos os passos: 100Hz~1600Hz.
	Passagem baixa: 100Hz~300Hz.
	Qualcomm: 160Hz~1600Hz.
	Banda de transmissão: 200 Hz a 600 Hz.
Ganho de canal:	8 níveis ajustáveis.
Ganho do canal magnético:	8 níveis ajustáveis.
Ganho de tensão de passo:	8 níveis ajustáveis.
Ganho de saída:	16 níveis (0 a 112 dB)
Impedância de saída:	350Ω
Precisão de posicionamento acostomágnico:	≤0.1m.
Precisão de posicionamento da tensão de passo:	≤0.5m.
Precisão de identificação do percurso:	≤0.5m.
Possui funções de redução de ruído de fundo BNR e de redução de ruído mudo.
Método de controlo do ecrã:	Controle de tela sensível ao toque de 5 polegadas de alto brilho.
Fonte de alimentação:	4*18650 baterias de lítio normalizadas.
Tempo de espera:	mais de 8 horas.
Volume:	428L × 350W × 230H
Em geralPeso:	7em kg.
Temperatura ambiente:	-25°C a 65°C; Umidade relativa: ≤ 90%.

WPrincípio de funcionamento
1Método de sincronização acusto-magnética:
O método de sincronização acusto-magnética é um método muito preciso e único para a localização precisa de falhas.O seu princípio baseia-se no método tradicional de determinação de pontos acústicos e acrescenta a detecção e aplicação de sinais eletromagnéticos.
Quando o gerador de alta tensão efetua uma descarga de impacto no cabo defeituoso, o som gerado pela descarga no ponto de falha é transmitido para o solo.O sinal sonoro é captado por uma sonda altamente sensívelApós a amplificação, um som "pop" pode ser ouvido ouvindo com fones de ouvido.
A sonda integrada da sonda recebe o sinal do campo magnético em tempo real, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalContinue movendo a posição do sensor para encontrar o ponto com a menor diferença de tempo acústico-magnético, então a localização exata do ponto de falha será abaixo dele.
Os instrumentos tradicionais de medição acústica geralmente só usam fones de ouvido para monitorar,ou são complementados pelo balanço do indicador do contador para identificar o som de descarga no ponto de falhaDado que o som da descarga desaparece num piscar de olhos e não é muito diferente do ruído ambiente, muitas vezes traz grandes dificuldades para os operadores que não têm muita experiência.O método de sincronização acústica-magnética evita efetivamente os problemas acima do método de medição acústica tradicional.

2Método de som puro:
O método de som puro consiste num sensor de vibração acústica, um amplificador de sinal, um circuito de filtro, uma unidade de amostragem, um processador, uma unidade de exibição, uma unidade de amplificador de potência, fones de ouvido, etc.
O método de som puro é utilizado principalmente para medir as falhas de alta resistência e flashover.Seu princípio principal é usar uma fonte de alta tensão para aplicar tensão de impulso para o cabo de falha para causar quebra de descarga no ponto de falhaO sensor de vibração acústica converte o sinal acústico num sinal eléctrico,que é amplificado e filtrado por um amplificador de sinal e circuito de filtragemPor fim, é restaurado ao som através de fones de ouvido, ou a intensidade do som é exibida.

3Método puramente magnético:
O método puramente magnético pode determinar o caminho do cabo e a localização precisa do ponto de falha do cabo.Seu princípio principal é usar uma fonte de alta tensão para aplicar tensão de impulso para o cabo defeituoso, use uma bobina de indução para captar o sinal de pulso e julgue se ele se desvia do cabo através das características do sinal de pulso.Quando as características dos sinais de pulso captados se desviam, é determinada como ponto de falha.

4. Método A-frame:
Se uma falha de terra ocorre em um cabo enterrado, podemos usar o método de diferença de potencial para encontrar o ponto de falha.O método consiste em adicionar uma tensão de ensaio entre o ponto de ensaio do cabo defeituoso e a terra, então um campo eléctrico distribuído concêntrico com o ponto de entrada será formado em torno do ponto de entrada do cabo.Não há diferença de potencial entre pontos com o mesmo raio neste campo elétrico, mas existe uma diferença de potencial entre quaisquer dois pontos com raios diferentes (pontos A e B na figura), e quando a distância entre os dois pontos é fixa,A distância entre os dois pontos é Quanto mais próximo o objeto está, quanto mais forte for a diferença de potencial.
Usando esta característica, podemos mover os pontos A e B gradualmente mais perto do ponto central.Se continuar a mover-se para além do ponto de falha, a polaridade da diferença de potencial será invertida, de modo que o ponto de aterramento possa ser determinado com precisão movendo-se para frente e para trás.

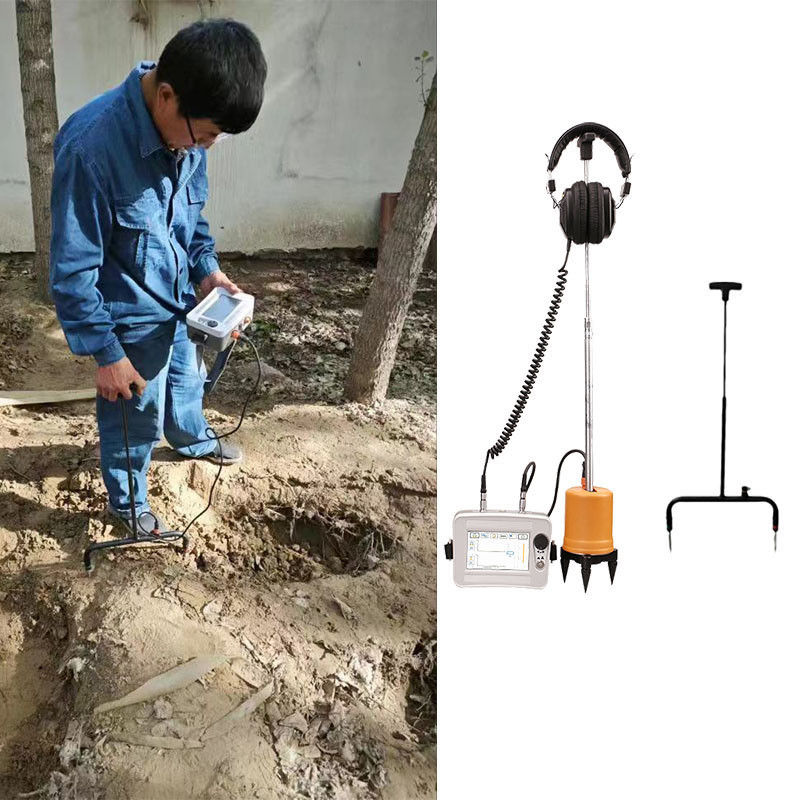

Disposição e instruções do instrumento
Composição do instrumento
1. Localizador de falhas de cabo: localizar com precisão os pontos de falha do cabo dentro do intervalo de medição aproximado.
2Proba: incluindo sonda, sonda, três garras e barra de ligação, ligada ao canal de entrada para receber sinais.
3. Usar fones de ouvido; ligar o canal de entrada do instrumento de apontamento (feedback do sinal de saída).
4Linha de sinal de 7 núcleos: cabo de ligação entre o instrumento de apontamento e a sonda (que liga o instrumento de apontamento e a sonda).
5. Carregador: ligar à tomada de carregamento do instrumento para carregamento.
6.Um quadro: utilizado no ensaio utilizando o método da tensão de passo.
7. Cable de ligação A-frame: localizador de falhas de cabo e cabo de ligação A-frame.
8- Pin de fixação: um acessório correspondente para o quadro A.

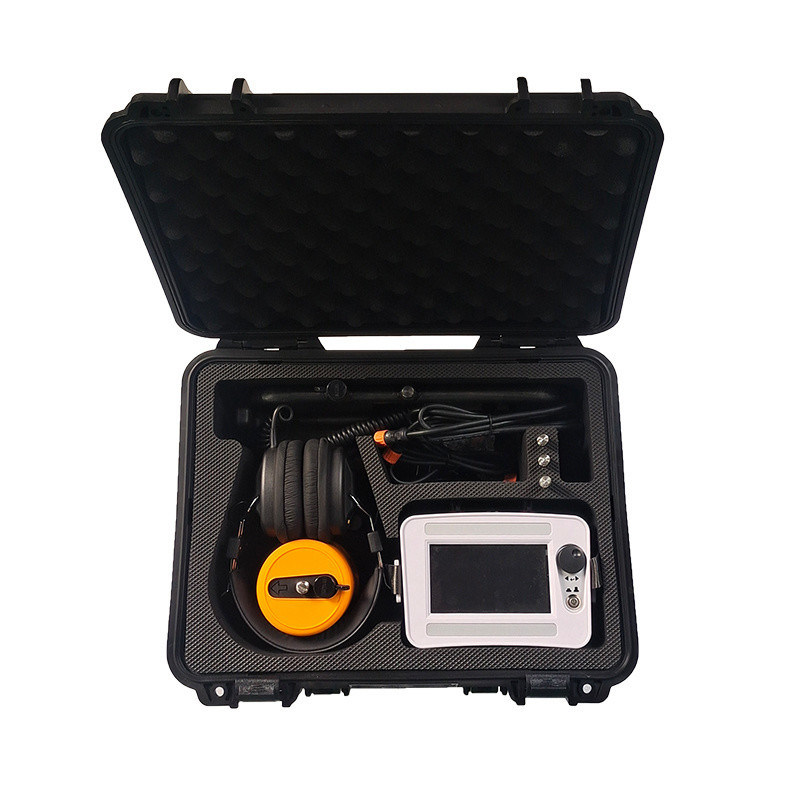

Lista de embalagens

Multifunctional Digiphone Bnr with Path Deviation Indication Function Electric Power Cable Fault Locator

Uma vez ligada a estrutura A, entra automaticamente na interface de ensaio, tal como mostrado à direita.

Observem que na parte inferior do quadro A há setas, vermelhas e verdes, com vermelho na frente e verde na parte de trás.Isto significa que vermelho indica o fim do cabo e verde indica o início do cabo.

Mover lentamente o quadro A ao longo do caminho de enterramento do cabo até ao final do cabo e observar as alterações dos gráficos de barras vermelhas e verdes na tela de ensaio.Isto reflecte uma mudança na direcção da corrente.

A uma grande distância do ponto de dano, as barras vermelhas e verdes no ecrã parecem ligeiramente irregulares e pequenas.
Quando você se aproxima do ponto de falha, por exemplo, cerca de 5 metros do ponto de falha, você vai notar que o gráfico de barra vermelha torna-se muito grande, como mostrado na imagem acima à esquerda.
Quando estiver diretamente acima do ponto de falha ou a aproximadamente 1-2 metros à frente e atrás do ponto de falha,você vai notar que os gráficos de barras vermelhas e verdes tornam-se muito pequenos e aparecem na tela como mostrado na imagem à direita acima.
Uma vez que você passa o ponto de falha, por exemplo, cerca de 5 metros do ponto de falha, você vai notar que o gráfico de barra verde torna-se muito grande.

Desta forma, procurando pacientemente, pode encontrar a localização da falha.

- - - - - - - - - - - - - - - - - - - -
