Casa > produtos >

Localizador de tubos de cabo subterrâneo personalizado para rastreamento de rotas

Name: Localizador de tubos de cabo subterrâneo personalizado para rastreamento de rotas
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507X
Price: 1,662.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH TEST
Certificação:	CE, ISO
Número do modelo:	XHGX507X

Informações detalhadas

Lugar de origem:

China

Marca:

XZH TEST

Certificação:

CE, ISO

Número do modelo:

XHGX507X

Modelo N.O.:

XHGX507X

Potência:

Energia elétrica

personalizado:

personalizado

Cor:

Amarelo

Pacote de transporte:

Caixa de madeira cheia de espuma

Marca comercial:

Teste XZH

origem:

China Xi'an

Habilidade da fonte:

1000 peças/ano

Personalização:

Disponível

Serviço pós-venda:

Certificado de garantia

Garantia:

12 meses

Trading Information

Quantidade de ordem mínima:

Detalhes da embalagem:

1000 peças/ano

Tempo de entrega:

5 a 7 dias

Termos de pagamento:

T/T

Habilidade da fonte:

1000 peças/ano

Descrição do produto

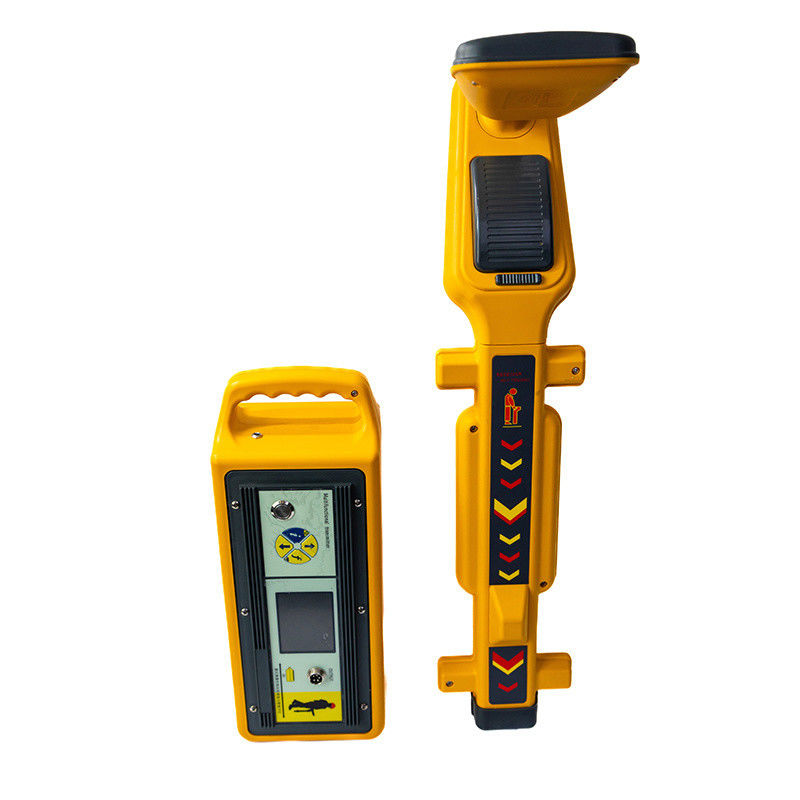

XHGX507X localizador de tubos de cabo subterrâneo amarelo inteligente para rastreamento de rotas

Introdução ao produto
Este localizador de tubos de cabo XHGX507X usa o sinal de campo eletromagnético do cabo subterrâneo para localizar o cabo e dá a profundidade e leituras de corrente,para realizar a função de detecção de cabo.
O transmissor e o receptor deste dispositivo cumprem a Parte 15 das Regras da FCC dos EUA, este equipamento cumpre as disposições pertinentes da Diretiva Europeia 1999/5/CE.
Características:

Este dispositivo pode ser usado para busca de caminho de cabo, energia desligado e identificação de cabo vivo
Suporta funções de indicação da direção e da fase de corrente e possui uma tecnologia única que pode exibir a direção e a fase atuais do sinal de localização,melhorar eficazmente a precisão do caminho de pesquisa.
Ao mesmo tempo, pode também detectar a profundidade enterrada do cabo.
Transmissor com opções de frequência múltiplas, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, modo multi-frequência.
Função com um ohmmetro para testar o valor da resistência contínua externa de corrente.
Indicação digital da intensidade do sinal
ganho
As setas esquerda e direita indicam a localização do gasoduto
Frequência de trabalho
Impressão gráfica da intensidade do sinal
Modo de funcionamento
Potência da bateria
A bússola indica a direcção do gasoduto
Impressão em tempo real da profundidade e da corrente da tubulação

Breve introdução ao transmissor

Localizador de tubos de cabo subterrâneo personalizado para rastreamento de rotas 1

Painel de instrumentos do transmissor e introdução da função
O transmissor é uma fonte de sinal que pode emitir energia suficiente, e é um dos núcleos deste conjunto de instrumentos.
Introdução do painel
Nota: ver imagem acima
1. Chave 2. Porta de saída 3. Área de exibição LCD 4. Chave composta de frequência 5. Ajuste de potência
chave composta
6- Menu de tecla composta 7.
Introdução da função
1. Chave do interruptor: Este interruptor é um interruptor de auto-bloqueio; pressione-o para ligar a energia, o transmissor está em estado de funcionamento; pop-up para desconectar a fonte de alimentação, o transmissor está em estado de desligamento.
2. Porta de saída: Esta porta é um soquete de aviação dedicado multi-núcleo; é usada para alterar o modo de saída do sinal. Conectar a linha de conexão direta é o modo de conexão direta;inserir a ligação da pinça de engate é o modo de engateO modo de indução é não ligar a linha.
3Área de exibição de cristais líquidos: exibir as informações básicas necessárias.
4. Chave de frequência: Esta chave é um interruptor de jog soft; a frequência do sinal de saída pode ser alterada toda vez que for pressionada; a ligação inicial é de 577Hz. Inicialmente 8KHz no modo de detecção.Na interface do menu de configuração de frequência, aperte esta tecla para selecionar ou cancelar a frequência coberta pela barra de luz; na configuração do modo multi-frequência, aperte esta tecla para escolher a substituição do canal de frequência de saída.
5. Chave de alimentação: Esta chave é um interruptor de jog soft; a potência de saída pode ser alterada uma vez cada vez que for pressionada, e pode ser selecionada de baixa, média, alta e completa.Passe pelo menu de frequência; na configuração do modo de frequência múltipla, pressione esta tecla para selecionar a frequência de saída.
6. tecla de menu: Esta tecla é um interruptor de jog soft; pressione esta tecla para entrar no menu de configuração de frequência, no modo de medição de resistência e na configuração do modo de multi-frequência.
7Porta de carregamento: Esta porta é um suporte de carregamento Φ2.1; é utilizada para ligar um carregador especial para carregar a bateria.

Conteúdo da interface do transmissor

Frequência	Mostrar a frequência de saída atual
Potência	Display a potência de saída atual; pode exibir de baixa qualidade, média qualidade, de alta qualidade e de qualidade total, respectivamente
Modo	Dispõe do modo de trabalho actual; ligação directa, acoplamento e indução podem ser ser apresentadas separadamente.
Corrente	Exibir o valor da corrente corrente do circuito; a exibição efetiva é de 0-999 mA. Impedância: exibir o valor da impedância do circuito corrente; a exibição efetiva é 00001-20000 ohms.
Potência	Indica a potência corrente da bateria; é representado por um símbolo da bateria, todo o preto é Potência total, e à esquerda é a exibição da percentagem de potência atual.
Dica correspondente	Quando o círculo abaixo da imagem começa a rolar, significa que o transmissor está Trabalhando de forma estável.
Ajuste de frequência	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, SS baixo, SS alto, modo de multi-frequência.

Modo de saída do sinal - modo de funcionamento do transmissor
O transmissor pode emitir diferentes sinais AC, que podem ser aplicados ao cabo alvo de três maneiras (conexão direta, acoplamento, indução).Para assegurar uma transmissão de sinal fiável no cabo de destino, deve existir um circuito fiável na linha. Pode ser um circuito indirecto composto pelo solo,um circuito capacitivo composto por uma capacitância distribuída formada entre um cabo suficientemente longo e a terra, ou um circuito direto composto por pontos de falha de curto-circuito entre as linhas.

Breve introdução ao destinatário

Localizador de tubos de cabo subterrâneo personalizado para rastreamento de rotas 2

Painel receptor e introdução de funções
Um receptor é uma integração de um circuito de sistema capaz de receber um campo magnético específico e convertê-lo em um sinal elétrico para exibi-lo e solicitar ao operador.É o segundo núcleo deste conjunto de instrumentosÉ totalmente funcional, altamente inteligente, portátil, leve e fácil de operar.

Localizador de tubos de cabo subterrâneo personalizado para rastreamento de rotas 3

Introdução da função de exibição de conteúdo da interface
Interface de modo de seta de pico amplo do receptor
Frequência:Mostrar o valor da frequência de recepção corrente; o valor inicial é 577 Hz quando ligado.
Grelhas:A intensidade do sinal é indicada pelo comprimento da grade; a grade move-se de ambos os lados para o meio, e o sinal é muito forte ou fora de alcance quando a grade está cheia.
Três dígitos:A intensidade do sinal é indicada pelo tamanho do número; o intervalo válido é 00.0-99.9, quando 99.9 é exibido, o sinal é muito forte ou fora de alcance.
Bússola de cores:Indica a direcção do gasoduto.
Profundidade e corrente:Indica a profundidade medida do gasoduto subterrâneo e a corrente no gasoduto.
Ganho:Indica a ampliação do sinal atualmente processado pelo receptor, com uma faixa dinâmica de 000-140 dB; é ajustado automaticamente por padrão.
Modo:Indica a forma como o receptor recebe o sinal e exibe pico estreito, pico largo, canal, seta de pico largo, pico + canal e equipamento externo; a ligação inicial é pico largo.Dispositivos externos são reconhecidos automaticamente.
Nível da bateria:Indica o nível atual da bateria; é indicado pelo símbolo da bateria.
Volume:Indica o estado de funcionamento atual do zumbidor, representado pelo símbolo da buzina mais uma linha, uma linha é de baixa intensidade, duas linhas são de média intensidade, três linhas são de alta intensidade,E uma cruz é para desligar o toqueA ligação inicial é desligar o toque.
Setas esquerda e direita:As setas aparecem automaticamente fora do cabo para indicar a localização do cabo; duas setas aparecem acima do cabo.
Direcção actual:Quando se utiliza a frequência SS, esta função pode exibir a direção da corrente do sinal para ajudar o operador a encontrar o caminho.
Indicação de fase:Ao usar a frequência SS, o receptor exibirá a fase do sinal.Características do receptor
1) Posicionamento do cabo: selecione o método de cresta de onda e use o posicionamento de antena paralela para rastrear rapidamente o cabo alvo.o sinal é o maior e os dois lados são reduzidos. Escolha o método do vale e use a antena vertical para o posicionamento. Quando não há cabos adjacentes e fontes de interferência, o posicionamento é mais preciso e confiável.Quando o receptor está acima do cabo, o sinal é o menor e o sinal em ambos os lados é grande.
2) Medição de profundidade: no modo de ligação directa, a profundidade é medida directamente.e manter o corpo do instrumento imóvel quando a direção indicada pelas pontas da bússola em linha reta, e o valor de sondagem em tempo real é exibido no canto superior esquerdo.
Impressão de voz
Uma grande característica deste instrumento é que ele tem um comando de voz, o que pode reduzir a fadiga ocular do operador quando trabalha por um longo tempo, e tornar o trabalho de detecção mais simples e claro.O volume do som emitido pelo receptor é proporcional à intensidade do sinal recebidoNo caso do ganho de unidade, quando o som do receptor é alto e rápido, significa que o sinal recebido é forte, e vice-versa, significa que o
Quando o receptor está no método de cresta, o som é mais alto e nítido logo acima do cabo, e o som é pequeno e escasso em ambos os lados.Quando o receptor está no método do vale, o som é o menor e mais escasso logo acima do tubo, e o som é alto e apertado em ambos os lados.
Modo de funcionamento do receptor
Princípio de funcionamento
Quando um sinal é aplicado ao cabo, há uma corrente no cabo, e a corrente gera um campo magnético que irradia ao redor do cabo.A frequência do campo magnético é consistente com a frequência do sinal aplicadoA força é o cabo como o centro do círculo e a radiação é diminuída, e a direção é a direção tangente de um determinado ponto no círculo de radiação.
O receptor recebe o sinal de campo magnético ou o sinal de campo elétrico vazado irradiado pelo cabo através da antena interna ou do dispositivo de entrada externo,e pode ser processado em dois modos de trabalho diferentes, e a alteração da intensidade do sinal é solicitada ao operador.
Modo de recepção do sinal - modo de funcionamento do receptor
Método Crest(picos estreitos, picos largos, setas largas, picos + vales)
Método do limite máximo- Não.
