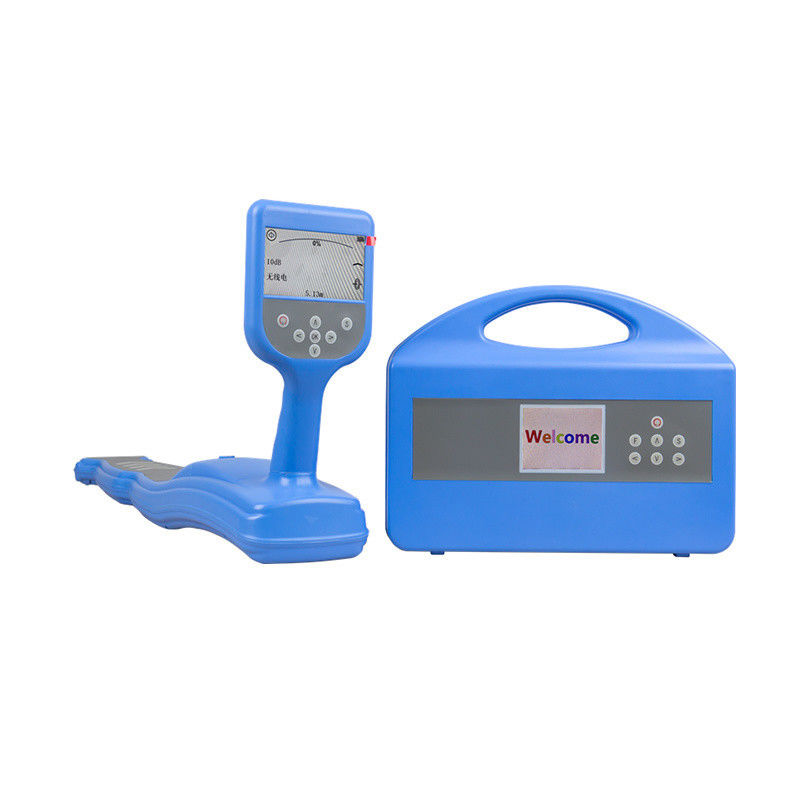

Localizador de tubo de cabo XHGX507C1é um sistema profissional de detecção de utilidades subterrâneas desenvolvido para infraestrutura municipal, redes de energia elétrica, telecomunicações e operadores de redes de dutos. O kit completo combina um transmissor de alta potência de 15 W (saída direta máxima de 300 V, 9 níveis ajustáveis), um receptor de precisão com medição de profundidade e corrente em tempo real, um grampo de acoplamento de Φ125 mm e um grampo de identificação flexível de Φ200 mm — com suporte para rastreamento de caminho de cabo/tubo, exibição de direção, medição de profundidade de sepultamento (0–20 m), identificação inteligente de até 20 cabos e localização opcional de falha de aterramento em estrutura A em uma caixa de ferramentas integrada.
Ao contrário dos localizadores convencionais que exigem disparos repetidos entre o transmissor e o receptor, o XHGX507C1 permite que os técnicos pré-calibrem até 20 cabos na extremidade do transmissor (numerados L1–L20) e, em seguida, identifique-os um por um na extremidade remota. O receptor marca uma correspondência bem-sucedida com um ícone de verificação verde e um bipe, e os cabos não-alvo com uma cruz vermelha – reduzindo drasticamente o tempo de trabalho de campo e melhorando a segurança em locais de trabalho com vários cabos.
Principais recursos
Transmissor de alta potência de 15 W, 9 níveis ajustáveis:Tensão máxima de saída direta de 300 V com correspondência de impedância em tempo real totalmente automática, proteção contra sobrecarga e curto-circuito, garantindo injeção de sinal estável sob diversas condições de solo e aterramento.
Três métodos de injeção de sinal:Conexão direta (sinal mais forte, alcance de detecção de até 20 km), braçadeira de acoplamento (sem contato, adequada para cabos energizados) e indução (sem necessidade de fiação, para profundidade enterrada inferior a 2 m). O modo de saída é identificado automaticamente pelo acessório conectado.
11 Frequências de detecção ativa + passiva:11 frequências ativas de 640 Hz a 197 kHz (640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz) mais 50 Hz/60 Hz/250 Hz detecção passiva de frequência de potência e radiofrequência — 14 frequências selecionáveis no receptor no total.
Medição de profundidade e corrente em tempo real (0–20m):Precisão da posição plana do eixo central dentro de ±5% (profundidade de enterramento 0–3m) e −10% (profundidade de enterramento 3–20m); métodos manuais de vale de 45° e 80% de pico amplo disponíveis para verificação de profundidade de maior confiabilidade.
Rastreamento de longo alcance:A conexão direta geralmente atinge 0–20 km de comprimento de cabo; O método de acoplamento geralmente atinge 0–10 km, dependendo da resistência do aterramento, da resistência do cabo e da profundidade do enterramento.
Sistema de identificação de 20 cabos:Pré-calibre até 20 cabos (L1–L20); a identificação passa quando a corrente de detecção é ≥0,3mA, dentro de 75%–135% do valor calibrado, e a seta de direção da corrente corresponde – mostrada como uma verificação verde com bipe; cabos não-alvo mostram uma cruz vermelha.
Análise da direção atual:Em 640 Hz, 1,28 kHz, 2,56 kHz e 3,20 kHz, o receptor compara a fase do sinal para distinguir o pipeline alvo das linhas paralelas adjacentes – eliminando a causa mais comum de erros de rastreamento em corredores congestionados de serviços públicos.
Interfaces de cruzeiro guiado e posicionamento clássico:Uma tubulação simulada visual e setas direcionais orientam os operadores diretamente acima da linha; o modo clássico adiciona uma exibição de bússola e a medição da distorção do sinal verifica a confiabilidade dos dados comparando formas de onda de pico e vale.
Design anti-interferência forte:A filtragem digital de banda ultraestreita suprime a frequência de energia e a interferência harmônica de cabos energizados adjacentes; um indicador de confiança verde/vermelho informa ao operador se o resultado exibido é confiável.
Localização opcional de falta à terra em estrutura A:Usando o método de tensão escalonada de 640 Hz a 3,20 kHz, danos no isolamento e falhas de aterramento de tubulações e bainhas de cabos podem ser identificados com orientação de seta direcional.
Design pronto para campo:LCDs de toque capacitivo de 5 polegadas (transmissor) e 4,3 polegadas (receptor) legíveis à luz solar; caixa de ferramentas especial integrada que suporta cerca de 200 kg de pressão; baterias de lítio recarregáveis de longa duração suportam um dia inteiro de trabalho.
Especificações Técnicas Transmissor
| Item |
Especificação |
| Potência de saída |
Máximo de 15 W, 9 níveis ajustáveis |
| Tensão de saída |
300 V máx. (saída direta) |
| Frequências de saída |
640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz |
| Modos de saída |
Conexão direta, método de acoplamento, método de indução — identificado automaticamente pelo acessório conectado |
| Correspondência de impedância |
Correspondência e proteção de impedância em tempo real totalmente automática |
| Proteção de Circuito |
Proteção contra sobrecarga e curto-circuito |
| Mostrar |
Tela colorida LCD de toque capacitivo de 5 polegadas |
| Bateria |
Bateria recarregável de fosfato de ferro e lítio de 11,1 V de alta capacidade |
| Carregador |
CC 11,1V 3A |
| Dimensões / Peso |
Aprox. 320 × 275 × 145 mm / aprox. 3,85kg |
| Interfaces de conexão |
Porta USB, porta DC, tomada de aviação; cabo transmissor 3m |
| Gabinete |
Design de caixa de ferramentas especial integrado, suporta aprox. Pressão de 200kg; resistência à pressão AC3700V/rms entre a parte superior e inferior da caixa |
| Segurança / EMC |
IEC61010-1 (CAT III 300V, CAT IV 150V, grau de poluição 2); IEC61326 (EMC) |
Receptor
| Item |
Especificação |
| Funções |
Rastreamento de caminho de tubulação (rastreamento de posição, exibição de direção, medição de profundidade, medição de corrente), identificação de cabos, detecção de falhas em quadro A (opcional) |
| Entrada de sinal |
Bobina de recepção integrada, braçadeira de recepção flexível, estrutura em A (opcional) |
| Recebendo Frequências |
14 selecionáveis: 50Hz, 60Hz, 250Hz (passivo); 640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz (ativo); Bandas de detecção passiva de RF disponíveis |
| Modos de detecção |
Pico amplo, pico estreito, método do vale |
| Modos de exibição |
Modo de posicionamento clássico, modo de cruzeiro (guiado), modo de medição de distorção de sinal |
| Faixa de detecção |
Conexão direta: 0–20km; método de acoplamento: 0–10km; método de indução: adequado para cabos enterrados abaixo de 2m |
| Medição de profundidade |
0–20m, profundidade em tempo real e exibição atual; precisão de posicionamento do eixo central: ±5% (profundidade de enterramento 0–3m), −10% (profundidade de enterramento 3–20m) |
| Identificação do Cabo |
Identificação inteligente com braçadeira flexível; 1–20 cabos calibráveis (L1–L20); critérios de aprovação: corrente ≥0,3mA, 75%–135% do valor calibrado, correspondendo à direção da corrente; conexão direta: resistência de loop 0Ω–8kΩ (aprox. 0–20km); método de acoplamento: resistência de loop 0Ω–1kΩ (aprox. 0–6km) |
| Indicação Sonora |
Tom FM que varia com a intensidade do sinal |
| Indicação Anti-Interferência |
Verde: livre de interferências/resultado confiável; Vermelho: interferência grave/resultado não confiável |
| Mostrar |
Tela LCD colorida de toque capacitivo de 4,3 polegadas, legível à luz solar |
| Bateria |
Bateria de lítio recarregável de alta capacidade 8,4V 5200mAh |
| Dimensões / Peso |
Aprox. 350 × 155 × 700 mm / aprox. 2kg |
| Interfaces de conexão |
Porta USB tipo C, soquete de aviação |
| Resistência à pressão |
AC2000V/rms (entre as extremidades dianteira e traseira da carcaça) |
| Segurança / EMC |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, grau de poluição 2 |
Grampos e acessórios
| Item |
Especificação |
| Braçadeira de acoplamento do transmissor |
Dimensões 297×194×39mm; diâmetro interno Φ125mm; peso aprox. 1,18kg |
| Grampo de identificação flexível |
Tipo de bobina flexível, diâmetro interno Φ200mm; diâmetros maiores personalizáveis a pedido |
| Leads de teste |
Ponta de prova vermelha 3m, ponta de teste preta 3m (clipes jacaré de ponta dupla) |
| Ambiente de Trabalho |
−10°C a 40°C, abaixo de 80% UR |
| Ambiente de armazenamento |
−10°C a 50°C, ≤95% UR, sem condensação |
| Carregamento da bateria |
Transmissor: aprox. 5–6h de subtensão (estado desligado); Receptor: aprox. 3–4h; 300–500 ciclos de carga/descarga; carregue uma vez a cada 3 meses quando estiver inativo |
Aplicativos
| Indústria |
Uso típico |
| Concessionárias de energia elétrica |
Rastreamento do caminho do cabo de alimentação, identificação de cabos vivos/mortos, verificação pré-escavação e pré-serração, localização de falhas na bainha |
| Infraestrutura Municipal |
Mapeamento e censo de tubulações subterrâneas de água, gás e aquecimento |
| Manutenção de dutos |
Patrulhamento de rotina, prevenção de danos, identificação de danos no isolamento |
| Construção e Engenharia Civil |
Localização de utilidade pré-escavação para evitar colisões com cabos |
| Telecomunicações |
Rastreamento de rotas de cabos de fibra óptica e cobre em dutos compartilhados |

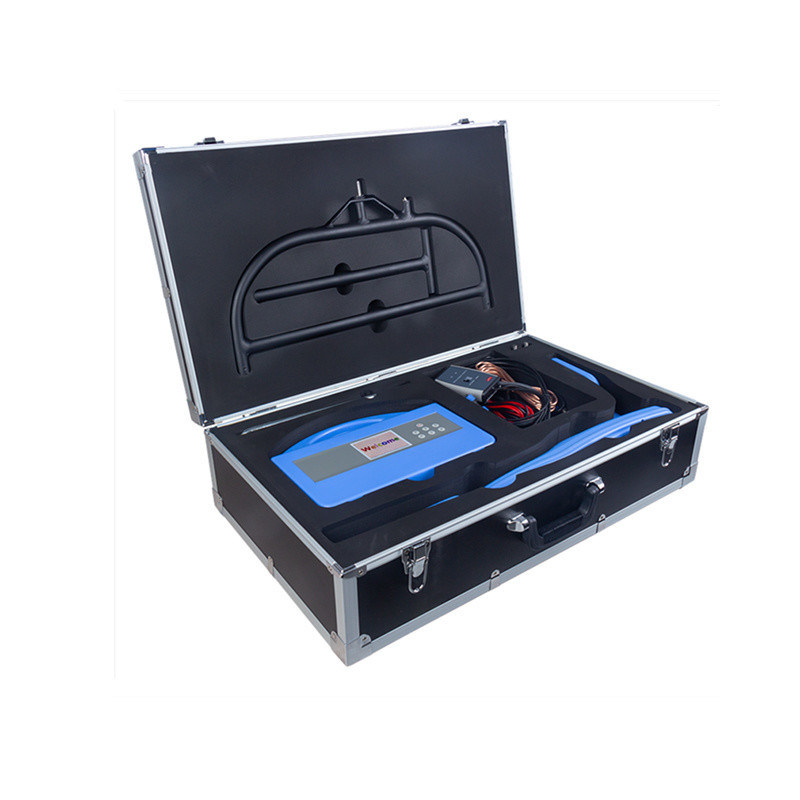

Lista de embalagem padrão
| Não. |
Item |
Quantidade |
| 1 |
Receptor |
1 unidade |
| 2 |
Transmissor |
1 unidade |
| 3 |
Linha de sinal direto |
1 |
| 4 |
Braçadeira de acoplamento (lançamento) do transmissor |
1 |
| 5 |
Recebendo braçadeira flexível |
1 |
| 6 |
Ponta de teste com pinça jacaré dupla |
1 |
| 7 |
Carregador transmissor |
1 |
| 8 |
Carregador receptor |
1 |
| 9 |
Moldura A |
1 |
| 10 |
Cabo de conexão de quadro A |
1 |
| 11 |
Agulha de aterramento (pino de aterramento) |
1 |
| 12 |
Cabo USB |
1 |
| 13 |
Chave estriada |
1 |
Perguntas frequentes
P: O que o XHGX507C1 pode fazer?
Ele combina rastreamento de rotas de cabos/tubos subterrâneos com exibição de direção, profundidade em tempo real (0–20 m) e medição de corrente, identificação de cabos para até 20 cabos e localização opcional de falhas de aterramento em estrutura A — três funções em um kit, eliminando a necessidade de vários instrumentos no local.
P: Quão longe e quão profundo ele pode detectar?
A conexão direta geralmente atinge comprimentos de cabo de 0 a 20 km e o método de acoplamento de 0 a 10 km, dependendo da resistência do aterramento, da resistência do cabo e da profundidade do enterramento. A medição de profundidade em tempo real cobre 0–20 m; para resultados de maior confiabilidade, pode-se usar o método de vale de 45° ou métodos manuais de pico amplo de 80%.
P: Como funciona a identificação de 20 cabos?
Calibre cada cabo alvo (L1–L20) na extremidade do transmissor com antecedência. Na extremidade remota, prenda o cabo com a braçadeira flexível: se a corrente de detecção for ≥0,3mA, estiver entre 75%–135% do valor calibrado e a direção da corrente corresponder, o receptor mostrará uma verificação verde com um bipe — o cabo está confirmado. Outros cabos mostram uma cruz vermelha.
P: Pode ser usado em cabos energizados?
Sim. Para cabos energizados, use a braçadeira de acoplamento (não é necessário contato elétrico; ambas as extremidades da bainha devem estar bem aterradas) ou o fio neutro/terra ou método de injeção de bainha, que deve ser realizado por profissionais de energia qualificados. A saída de conexão direta só deve ser usada em cabos desenergizados que tenham sido confirmados como seguros.
P: Qual frequência devo escolher?
O padrão de 3,20 kHz abrange a maioria dos trabalhos. Use frequências baixas (640 Hz a 3,20 kHz) para rastreamento de longa distância (acima de 2 a 3 km), frequências médias-altas em torno de 8,19 kHz para rastreamento geral de tubulações e altas frequências (32,7 kHz a 197 kHz) para tubulações de alta resistência, como tubos revestidos de ferro fundido. No modo de indução, o transmissor produz 32,7kHz, 81,9kHz ou 197kHz.
P: Ele consegue localizar falhas na tubulação?
Com o quadro A opcional conectado, o receptor muda automaticamente para o modo de detecção de falhas e usa o método de tensão escalonada de 640 Hz a 3,20 kHz para localizar danos no isolamento de tubos isolados, falhas de aterramento de cabos de baixa tensão não blindados e falhas de revestimento de cabos de alta tensão.
Nota de segurança:Este dispositivo deve ser operado por pessoal treinado e autorizado seguindo as regras de segurança do manual do usuário. Antes da detecção de desligamento e identificação do cabo usando saída direta, confirme se o cabo alvo está desenergizado. Compatível com IEC61010-1/IEC61326; Certificado CE e ISO; apoiado por uma garantia de 12 meses com certificado. A personalização (diâmetro da braçadeira, ajuste de frequência, etc.) está disponível mediante solicitação.
Contate-nos hoje para uma cotação ou consulta técnica sobre o localizador de tubos de cabos XHGX507C1.
