Descrição do Produto2450J "Workhorse"
O XHHV535-4T é um gerador de surto de alta tensão CC montado em carrinho de alta energia, fornecendo 2450J de energia de descarga—o mais alto da série XHHV535—em até 35kV para testes de falha de cabos de energia subterrâneos e análise de tensão de suporte CC. Construído em torno de um único capacitor de armazenamento de energia de 4µF/35kV, ele fornece energia máxima de flashover para falhas de cabo de alta resistência desafiadoras em um design simplificado e econômico de capacitor único.

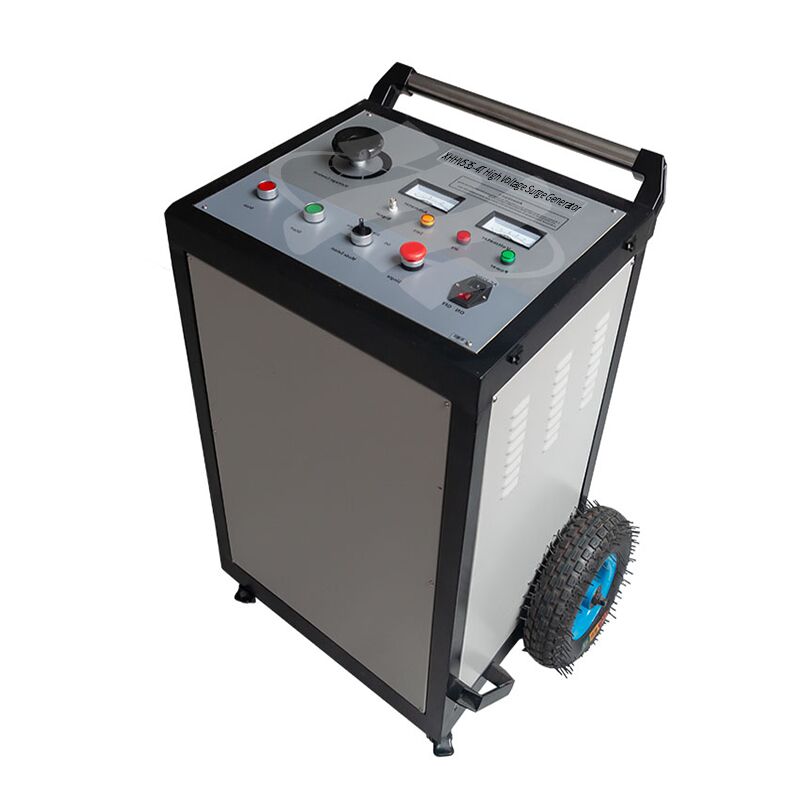

Integrando uma fonte de alta tensão CC, capacitor de armazenamento de energia, gap de descarga de esfera, dispositivo de descarga automática e módulo de forma de onda de amostragem de falha embutido em um chassi de carrinho móvel (119kg), o XHHV535-4T apresenta operação tri-modo: teste de tensão de suporte CC, descarga de impulso único e descarga de ciclo periódico com Temporização automática de impulso de 7 segundos. Uma tomada de comunicação de linha dual-Q permite a aquisição sincronizada de formas de onda com localizadores de falha de cabo durante testes de flashover de alta tensão. O design humanizado do carrinho permite fácil movimentação em ambientes de oficina e laboratório.
Por que escolher o XHHV535-4T?
Energia Máxima, Complexidade Mínima—O XHHV535-4T fornece a maior energia de descarga de impulso único (2450J) da família XHHV535 através de uma arquitetura comprovada de capacitor único. Para organizações que priorizam energia de pico de flashover em vez de flexibilidade de comutação multi-tensão, o 4T oferece valor excepcional com menos componentes, menor complexidade de manutenção e um preço mais acessível em comparação com o XHHV535-4TS de 3 velocidades. Ideal para aplicações de falha de cabo de alta resistência onde a potência de descarga máxima é crítica para romper barreiras de falha.
2450JEnergia Máxima de Surto
35kVTensão de Saída
4µFCapacitor
2kVAPotência de Surto
7sCiclo de Impulso Automático
Principais Características
- 2450J de energia máxima de descarga—o mais alto da série XHHV535 para falhas desafiadoras de alta resistência
- Operação tri-modo: tensão de suporte CC, impulso único e descarga de ciclo periódico
- Temporização automática de impulso de 7 segundos com capacidade de substituição manual
- Módulo de forma de onda de amostragem de falha embutido para aquisição de forma de onda de teste de falha de cabo de alta precisão
- Tomada de comunicação (Porta de Sinal): interface de linha dual-Q com localizadores de falha de cabo para amostragem de flashover sincronizada
- Proteção de partida zero: alta tensão bloqueada a menos que o botão de tensão esteja na posição zero
- Descarga automática: tensão residual do capacitor descarregada automaticamente ao parar ou desligar
- Medidores de ponteiro duplos de nível 2.5 para monitoramento em tempo real de tensão e corrente
- Design de carrinho humanizado (119kg) com rodízios de rolamento suave para fácil mobilidade na oficina
- Arquitetura robusta de capacitor único: manutenção simplificada, menor custo total de propriedade

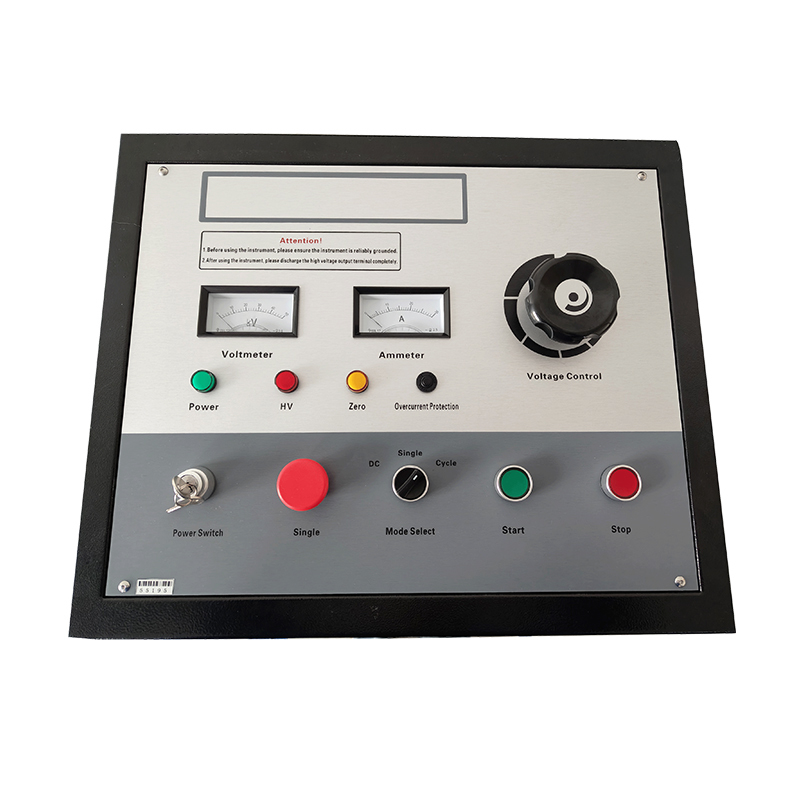

Layout do Painel Frontal
| Controle | Função |
|---|
| Amperímetro | Indica a corrente do lado de baixa tensão em tempo real |
| Voltímetro | Mostra o nível de saída de alta tensão |
| Indicador Zero | Botão de tensão na posição zero; deve estar aceso antes que Iniciar seja eficaz |
| Indicador HV | Aceso = alta tensão ativa; Apagado = sem saída de alta tensão |
| Indicador de Energia | Aceso quando a energia AC220V está normal após ligar o interruptor |
| Interruptor de Alimentação | Entrada AC220V 50Hz; fusível de 8A; controle de energia do sistema principal |
| Seletor de Modo | Tensão de Suporte (CC), Impulso único, Descarga de ciclo |
| Botão Iniciar | Inicia alta tensão em estado zero; luz HV acesa; não zero = inválido |
| Botão Parar | Corta a saída de alta tensão; descarrega automaticamente a tensão residual no dispositivo e no cabo |
| Botão de Controle de Tensão | Estado zero = luz zero acesa; após o início HV, gire para aumentar a tensão |
| Tomada de Sinal | Linha dual-Q para localizador de falha de cabo para amostragem de forma de onda de flashover |
Parâmetros Técnicos
| Tensão de Saída | 0–35kV (ajuste contínuo) |
|---|
| Capacitor Embutido | 4µF/35kV |
|---|
| Energia de Descarga | 2450J |
|---|
| Potência de Surto | 2kVA |
|---|
| Tempo de Impulso Automático | ~7s automático (substituição manual disponível) |
|---|
| Precisão de Tensão | Nível 2.5 |
|---|
| Divisor de Alta Tensão | Embutido; medição em tempo real do lado de alta tensão |
|---|
| Modos de Operação | Suporte CC / Impulso único / Descarga de ciclo |
|---|
| Proteções de Segurança | Intertravamento de partida zero, descarga automática, sobrecorrente, sobretensão |
|---|
| Amostragem de Forma de Onda | Módulo de amostragem de falha embutido + tomada de comunicação |
|---|
| Peso | ~119kg (montado em carrinho) |
|---|
| Fonte de Alimentação | AC220V±10%, 50Hz±2Hz (outras frequências personalizáveis) |
|---|
| Temperatura Ambiente | -20 – +50°C |
|---|
Aplicações Alvo
O XHHV535-4T atende oficinas de teste de cabos, depósitos de manutenção de concessionárias de energia, equipes de teste elétrico industrial, e provedores de serviços de teste com orçamento limitado que precisam de energia máxima de descarga de impulso único para resolução de falhas de alta resistência. A arquitetura de capacitor único oferece menor sobrecarga de manutenção e desempenho de custo superior em comparação com alternativas multi-velocidade, tornando-o a escolha prática para organizações que testam predominantemente em 35kV e abaixo sem a necessidade de comutação de capacitor de nível de tensão. Para aplicações que exigem seleção de capacitor multi-tensão, consulte o XHHV535-4TS (3 velocidades). Para necessidades portáteis de campo, consulte o XHHV535-2L (25kg) ou XHHV535-4Z (35kg).
▎Perguntas Frequentes
P: Como um gerador de surto de alta tensão funciona na detecção de falhas de cabo?
O gerador de surto descarrega um pulso de alta energia no cabo defeituoso, criando um arco de alta tensão controlado no ponto de falha. Este arco produz um sinal acústico (som de batida alta detectável por microfones de solo) e um pulso eletromagnético (detectável por um receptor indutivo). Ao combinar os tempos de chegada do sinal acústico e eletromagnético, os operadores podem localizar o ponto exato da falha com precisão — uma técnica conhecida como sincronização acústico-magnética.
P: Qual faixa de tensão devo selecionar para diferentes tipos de cabos?
A seleção de tensão segue a tensão operacional nominal do cabo como uma diretriz geral. Para cabos de baixa tensão (até 1kV), use a faixa de 8kV ou 12kV. Para cabos de distribuição de média tensão (6-15kV), a faixa de 16kV é apropriada. Para cabos de transmissão de alta tensão (35kV e acima), use a faixa de 32kV. Consulte sempre as especificações de tensão máxima de teste do fabricante do cabo e garanta que todas as distâncias de segurança sejam mantidas durante a operação de alta tensão.
P: Quais precauções de segurança devem ser observadas durante a operação do gerador de surto?
Testes com gerador de surto de alta tensão exigem protocolos de segurança rigorosos. Sempre verifique se o cabo está totalmente desenergizado e isolado de todas as fontes de energia antes da conexão. Estabeleça um perímetro de segurança mínimo de 5 metros ao redor da zona de teste com sinais de aviso. Todo o pessoal deve usar EPI apropriado, incluindo roupas resistentes a arco, luvas isolantes de alta tensão e sapatos dielétricos. Os recursos de segurança integrados — descarga automática ao desligar, parada de emergência e intertravamento de tensão zero — fornecem camadas adicionais de proteção, mas nunca devem substituir os procedimentos de segurança adequados.
P: Qual é a vantagem de múltiplos níveis de energia (Joules) nesta unidade?
Diferentes níveis de energia servem a diferentes propósitos de diagnóstico. Configurações de baixa energia (por exemplo, 864J–1024J) são ideais para confirmação inicial de falhas e localização de falhas de alta resistência onde energia excessiva poderia piorar o dano do cabo. Energia média (1225J–2048J) fornece força de sinal acústico ideal para a maioria dos pinpointing de falha de rotina. Alta energia (2450J+) é reservada para cabos muito longos, cenários de enterro profundo ou falhas de alta impedância que exigem geração de arco mais forte para produzir uma assinatura acústica detectável. A seleção de três níveis permite que os operadores correspondam a saída de energia às condições de campo.
P: Qual garantia e suporte estão incluídos com este gerador de surto?
Garantia padrão de 12 meses contra defeitos de fabricação com suporte técnico vitalício. Certificado CE e ISO 9001:2015. Cada unidade inclui o gerador de surto, cabo de saída HV, cabo de aterramento, haste de descarga, manual do usuário e um carrinho resistente com rodízios com trava para transporte seguro. Instalação no local, comissionamento e treinamento de segurança do operador estão disponíveis mediante solicitação. Peças de reposição, incluindo gaps de descarga, capacitores e diodos HV, são estocadas para substituição rápida.
