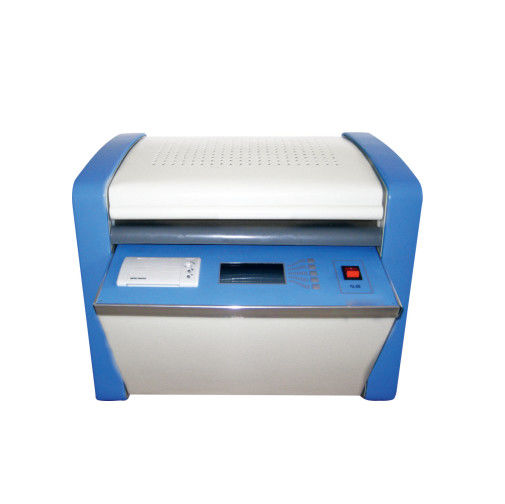

O teste de perda dielétrica de óleo isolante XHYS101 é projetado e fabricado de acordo com o GB/T5654-2007 "Medida da permittividade relativa,Fator de perda dielétrica e resistência à corrente contínua dos materiais isolantes líquidos".
Ele é usado para medir o fator de perda dielétrica e a resistência de corrente contínua de meios isolantes líquidos, como óleo isolante.Controlador de temperatura, sensor de temperatura, ponte de teste de perda dielétrica, fonte de alimentação de teste AC, condensador padrão, medidor de alta resistência e fonte de alta tensão CC estão integrados no interior.O instrumento adota uma tecnologia totalmente digital, com medição automática totalmente inteligente, e equipado com um ecrã de cristal líquido de grande dimensão (240×128).e os operadores podem usá-lo com competência sem formação profissional.
(1) O recipiente de óleo adota uma estrutura de três elétrodos em conformidade com a norma nacional GB/T5654-2007, e a distância entre os elétrodos é de 2 mm,que pode eliminar a influência da capacitância perdida e do vazamento nos resultados dos ensaios de perda dielétrica.
(2) O instrumento adota um algoritmo de aquecimento por indução de frequência intermédia e de controlo de temperatura PID.Este método de aquecimento tem as vantagens de não contato entre o copo de óleo e o corpo de aquecimento, aquecimento uniforme, velocidade rápida e controlo conveniente, de modo que a temperatura seja rigorosamente controlada dentro da gama de erro de temperatura pré-estabelecida.
(3) O condensador padrão interno é um condensador de três elétrodos SF6 com gás.para que a precisão do instrumento ainda possa ser garantida após uma utilização prolongada.
(4) A fonte de alimentação de ensaio AC adota o método de conversão AC-DC-AC, que evita efetivamente a influência das flutuações de tensão e frequência da rede na precisão do ensaio de perda dielétrica.Mesmo que o gerador gere eletricidade, o instrumento pode funcionar corretamente.
(5) Função de proteção perfeita. Quando há sobrevoltagem, sobrecorrente ou curto-circuito de alta voltagem, o instrumento pode cortar rapidamente a alta voltagem e emitir uma mensagem de aviso.Quando o sensor de temperatura falhar ou não estiver ligado, é emitida uma mensagem de aviso.
Há um relé de limite de temperatura no forno de aquecimento por indução de frequência intermédia.
(6) É conveniente definir os parâmetros de ensaio.
500~2200V, faixa de regulação da tensão de CC é 0~500V.
(7) Adotar ecrã LCD de grande dimensão com luz de fundo e visualização clara.E armazenar e imprimir automaticamente os resultados dos testes.
(8) Com um relógio em tempo real, a data e a hora do ensaio podem ser salvas, exibidas e impressas com os resultados do ensaio.
(9) Função de calibração do copo de eletrodo vazio: medir a capacitância e o fator de perda dielétrica do copo de eletrodo vazio para julgar as condições de limpeza e montagem do copo de eletrodo vazio.Os dados de calibração são salvos automaticamente para facilitar cálculos precisos da permittividade relativa e da resistência de CC.
- Tensão de alimentação: AC 220V±10%
Frequência de potência: 50 Hz/60 Hz ± 1%
Faixa de medição: capacidade 5pF ~ 200pF
Permittividade relativa 1.000 ~ 30.000
Fator de perda dielétrica 0,00001~100
Resistividade de CC 2,5 MΩm~20 TΩm
Precisão de medição: capacitância ± (1% de leitura + 0,5 pF)
Permitividade relativa ± (1% da leitura)
Fator de perda dielétrica ± ((1% de leitura+0.0001)
Resistividade DC ± 10% da leitura
Resolução: Capacidade 0,01 pF
Permitência relativa 0.001
Fator de perda dielétrica 0.00001
Intervalo de medição da temperatura: 0~125oC
Erro de medição da temperatura: ± 0,5oC
Tensão de ensaio AC: 500~2200V ajustável continuamente, frequência 50Hz
Voltagem de ensaio em CC: 0~500V ajustável continuamente
Consumo de energia: 100 W
Tamanho de aparência: 500×360×420
Peso total: 22 kg
