Teste de proteção de relé
>
XHJB666 6 Testador de Relé de Proteção de Fase Conjunto Corrente de Precisão Saída de Tensão

XHJB666 6 Testador de Relé de Proteção de Fase Conjunto Corrente de Precisão Saída de Tensão

Detalhes do produto:
Lugar de origem: Xi'an, Shaanxi, China
Marca: XZH TEST
Certificação: ISO,CE
Número do modelo: XHJB666
Informações detalhadas
Lugar de origem:
Xi'an, Shaanxi, China
Marca:
XZH TEST
Certificação:
ISO,CE
Número do modelo:
XHJB666
Modelo No.:
XHJB666
Especificação:
mm
Marca registrada:
Teste XZH
Código HS:
9031809090
Habilidade da fonte:
2000 peças/ano
Personalização:
Disponível
Serviço pós-venda:
Certificado de garantia
Garantia:
1 ano
Destacar:

High Light

Destacar:

Teste do relé de protecção de seis fases

,

Teste de relevo de alta precisão

,

Teste de proteção de relé personalizável

Trading Information
Quantidade de ordem mínima:
1 UNITA
Detalhes da embalagem:
caixa de madeira
Tempo de entrega:
5 a 8 dias
Termos de pagamento:
T/T
Habilidade da fonte:
2000 PCS/ano
Descrição do produto
XHJB666 · TESTADOR DE RELÉS SEIS FASES
XHJB666 Testador de Conjunto de Relés de Proteção de 6 Fases Precisão Saída de Corrente e Tensão
6 canais de tensão + 6 de corrente
30 A por fase / 180 A em paralelo
Precisão de tempo< 0,1 ms

O XHJB666 é um testador de proteção de relés de seis fases construído em torno de um amplificador de potência linear de alta fidelidade e um estágio de saída controlado por DSP. Seis canais de tensão e seis de corrente podem ser combinados livremente em tensão convencional de quatro fases com corrente trifásica, tensão de seis fases, corrente de seis fases ou saída de doze fases, de modo que um instrumento cubra as configurações de fiação encontradas na maioria dos circuitos secundários de subestação.

As formas de onda de saída são geradas com aritmética de precisão dupla de 32 bits e convertidas através de um estágio D/A de alta resolução, que mantém a distorção baixa e a linearidade boa, desde corrente grande até corrente pequena. A unidade opera a partir de um laptop ou computador desktop via USB e começa a funcionar assim que é ligada.

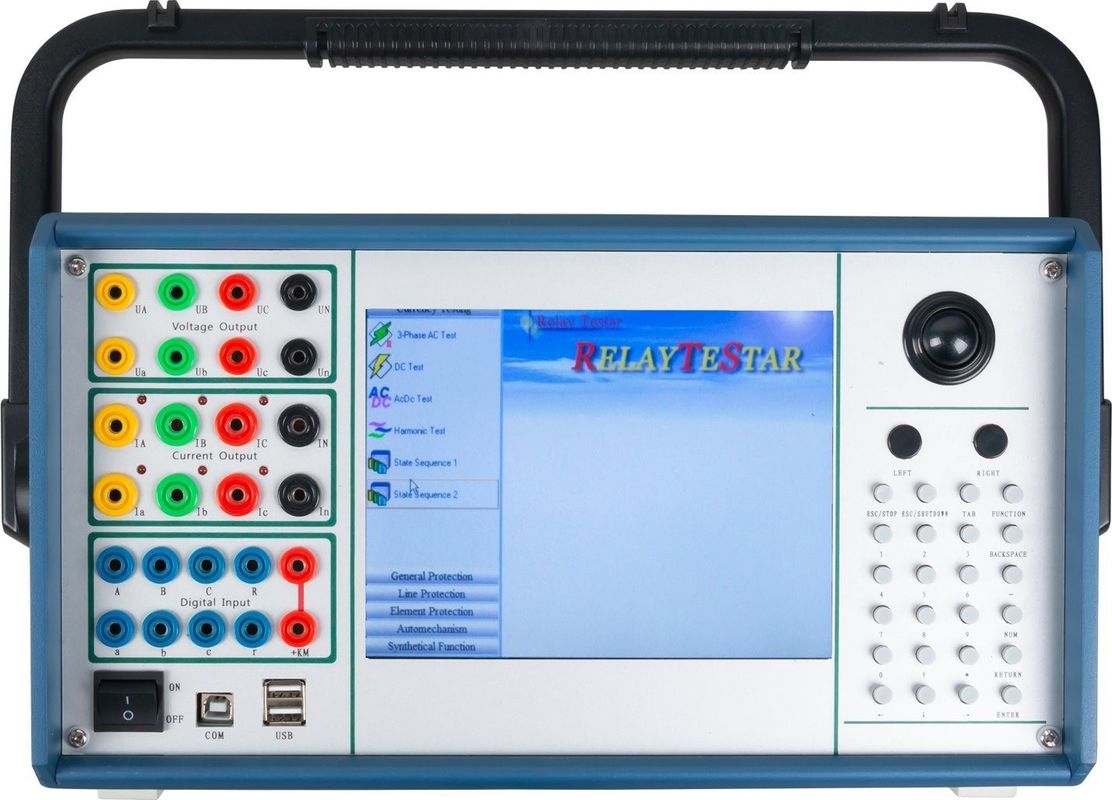

Visualização do Produto
Xhjb666 China Factory Supplier High Accuracy 6 Phase Protection Relay Tester Set
Xhjb666 China Factory Supplier High Accuracy 6 Phase Protection Relay Tester Set
Xhjb666 China Factory Supplier High Accuracy 6 Phase Protection Relay Tester Set
Para Quem é Este Conjunto

Esta configuração é o instrumento do dia a dia para equipes secundárias de subestação que calibraram o que chega à bancada.

Equipes de proteção e medição em subestações de 110 kV e 35 kV que verificam relés de corrente, tensão, tempo e intermediários durante a inspeção de rotina.
Equipes de comissionamento que precisam de um conjunto para lidar com verificações de relés simples e esquemas de proteção multifases sem alterar o hardware.
Oficinas que mantêm o testador em um carrinho e o movam entre painéis várias vezes ao dia.
A saída de seis fases destina-se ao teste de proteção. A fonte de alimentação auxiliar CC no painel traseiro é uma fonte de teste para circuitos de proteção, não uma fonte de alimentação de propósito geral.
Principais Recursos
Seis canais de tensão e seis de corrente, combináveis como tensão de quatro fases com corrente trifásica, tensão de seis fases, corrente de seis fases ou saída de doze fases.
Corrente CA 0–30 A por fase com precisão de classe 0,2, 0–60 A por fase em modo trifásico e 0–180 A com todas as seis fases em paralelo.
Tensão CA 0–120 V por fase e 0–240 V de linha; tensão CC 0–±160 V por fase e 0–±320 V de linha.
Saída de amplificador linear em vez de um amplificador de chaveamento, para que a forma de onda permaneça suave de corrente grande para pequena sem interferência de alta frequência no local de teste.
8 entradas binárias e 4 pares de saídas de chave, com medição de tempo de 0,1 ms a 9999 s com precisão superior a 0,1 ms.
Saída auxiliar CC independente de 110 V / 220 V ajustável para energizar a proteção sob teste.
Comunicação USB com o computador de controle e autodiagnóstico completo do software com bloqueio de saída em caso de falha.
Especificações Técnicas
Configuração do canalPadrão
Canais de corrente6, seis fases padrão
Canais de tensão6, seis fases padrão
Faixa de saída de corrente CA30 A por fase, ou 180 A com seis fases em paralelo
Faixa de saída de corrente CC10 A CC por fase
Faixa de saída de tensão CA120 V CA por fase
Faixa de saída de tensão CC160 V CC por fase
Entradas / saídas binárias8 entradas de chave, 4 pares de saídas de chave
Medição de tempo0,1 ms – 9999 s, precisão superior a 0,1 ms
ParâmetroClassificação
Corrente CA, saída de 6 fases0 – 30 A por fase (rms), precisão classe 0,2
Corrente CA, saída de 3 fases0 – 60 A por fase (rms)
Corrente CA, 6 fases em paralelo0 – 180 A (rms)
Corrente de fase contínua permitida10 A (rms)
Potência máxima de corrente de fase300 VA
Potência máxima de 6 fases em paralelo1000 VA, duração máxima de 10 s
Corrente CC0 – ±10 A por fase, precisão classe 0,5, tensão máxima de carga 20 V
Tensão CAFase 0 – 120 V, linha 0 – 240 V, precisão classe 0,2
Potência de tensão CA80 VA fase / 100 VA linha
Tensão CCFase 0 – ±160 V, linha 0 – ±320 V, precisão classe 0,5
Potência de tensão CC70 VA fase / 140 VA linha
Faixa de frequência fundamental20 – 1000 Hz
Ordem harmônica1 – 20
Entrada de chave, contato seco1 – 20 mA, 24 V
Entrada de chave, contato de potencial0: 0 – +6 V; 1: +11 V – +250 V
Capacidade de saída de chaveCC 220 V / 0,2 A; CA 220 V / 0,5 A
Módulos de Software
Teste CA e Teste CC para relés de corrente, tensão e tempo.
Séries de Estados I e II, com até nove estados definidos por teste.
Superposição Harmônica e testes de Alta-Baixa Frequência.
Direção de Potência e Impedância, mais teste de Sincronização.
Teste Completo de Grupo I e II para esquemas de proteção completos.
Proteção de Distância e Sequência Zero, com Característica de Impedância.
Proteção Diferencial e testes de Harmônicos Diferenciais.
Teste abrangente de proteção de linha de microcomputador de 6–35 kV.
Revisão de Falhas para reproduzir condições de falha registradas.
Antes de Operar
Não desligue a alimentação enquanto uma saída estiver ativa; o erro de saída resultante pode desarmar a proteção sob teste.
As entradas binárias aceitam contatos secos e contatos energizados até CC 250 V; com um contato energizado, conecte o polo positivo ao terminal comum +KM.
Não bloqueie ou feche as aberturas de ventilação. Apoie a unidade na vertical ou abra as pernas de apoio para que ela fique em um leve ângulo.
Nunca aplique alimentação CA ou CC externa às tomadas de saída de tensão e corrente.
Em locais de alta interferência ou alta segurança, aterre o cabo de alimentação de três vias de forma confiável ou use o terminal de terra na caixa.
Se os dados da interface ou os valores inseridos parecerem incorretos, exclua a pasta 'para' no diretório do programa e reinicie; todas as telas retornarão aos valores padrão.
Perguntas Frequentes
P1.Quantas fases o testador pode emitir por vez?
Seis canais de tensão e seis de corrente. Eles podem ser combinados como tensão de quatro fases com corrente trifásica, tensão de seis fases, corrente de seis fases ou saída de doze fases.
P2.Qual é a corrente máxima por fase?
30 A por fase no modo de seis fases com precisão de classe 0,2. No modo trifásico, cada fase atinge 60 A, e com todas as seis fases em paralelo, a saída atinge 180 A por até 10 segundos.
P3.Qual a precisão da medição de tempo?
A faixa é de 0,1 ms a 9999 s com precisão superior a 0,1 ms, o que permite medir o tempo de atuação e desatuação em proteções de alta velocidade.
P4.O amplificador interfere em equipamentos próximos?
O estágio de saída usa um amplificador linear em vez de um tipo de chaveamento, portanto, não irradia interferência de alta ou média frequência para o local de teste.
P5.O testador pode fornecer CC para o relé de proteção?
Sim. Uma saída CC ajustável dedicada no painel traseiro fornece 110 V ou 220 V, ajustável entre 80% e 110%, classificada em 1,5 A para circuitos de proteção e loops de chave.
Verificação de configuração
Informe-nos quais famílias de relés sua equipe calibra e quantas fases os esquemas necessitam, e confirmaremos a configuração de canais e os módulos de software que você usará.
