XHBQ304 · SF6 EVACUAÇÃO E REEMPLIAÇÃO
Dispositivo de reabastecimento de ar com hexafluoreto de enxofre a vácuo
Taxa de bombeamento de 60 m3/h
Limite do dispositivo de 10 Pa
Três fases 380 V, ≤ 2,5 kW

O XHBQ304 é um dispositivo de evacuação e recarga de gás SF6 para instalação, comissionamento e trabalhos de revisão de equipamentos GCBP, GCBT e GIS.com um sistema de ar condicionado, com um sistema de ar condicionado,, para que um compartimento possa ser bombeado e reabastecido a partir do mesmo ponto de ligação.

O sistema elétrico utiliza uma alimentação trifásica de cinco fios com confirmação automática de fase e comutação manual,mais proteção contra perdas de fase e uma função de proteção contra falhas de energia que impede que o óleo seja retirado de volta para a bomba de vácuo quando o fornecimento cai.

Visualização do produto

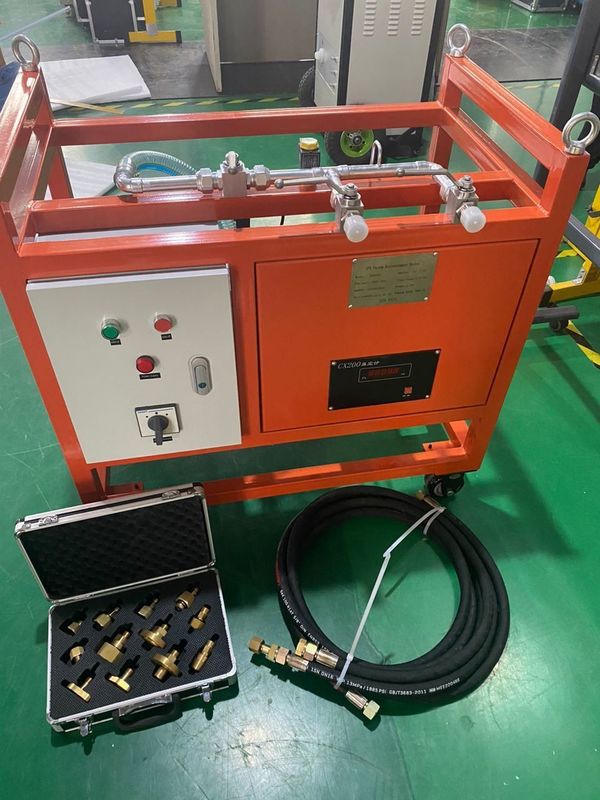

Sulfur Hexafluoride Vacuum Air Supplement Device

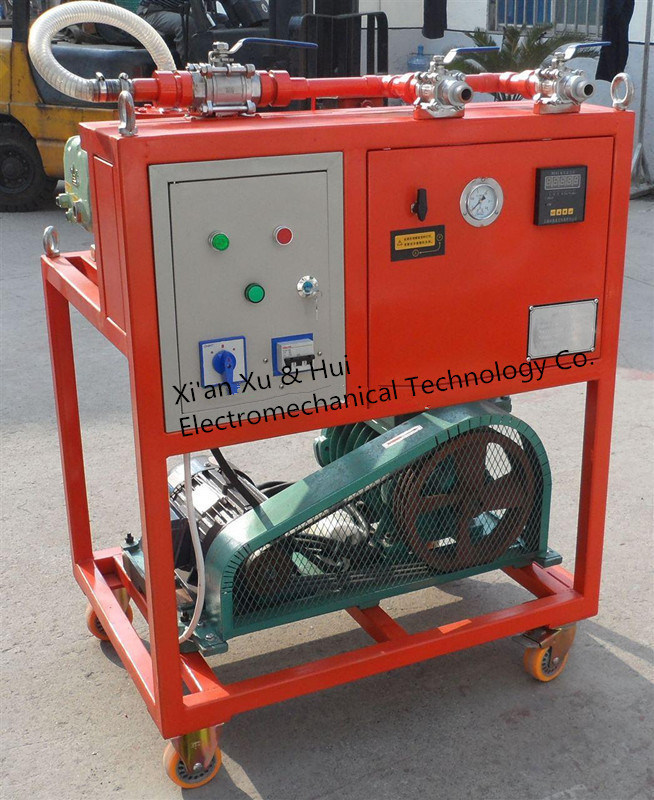

Sulfur Hexafluoride Vacuum Air Supplement Device
Sulfur Hexafluoride Vacuum Air Supplement Device
Para quem é este conjunto?

Este dispositivo é especificado para equipas que abrem compartimentos SF6 e têm de os colocar em funcionamento com a condição correta do gás.

Equipas de instalação do SIG e do GCBP a evacuar e reabastecer compartimentos durante a colocação em serviço de novas subestações.
Empresas de engenharia de transmissão e transformação que trabalham com instalações de comutadores SF6, quando o tratamento de gás faz parte do âmbito de aplicação.
Fabricantes de interruptores e departamentos de manutenção de instalações que mantêm um carrinho de gás para montagem, reparação e trabalhos rotineiros de gás.
O dispositivo evacua e enche; a qualidade do próprio gás (humidade e pureza) deve ser verificada com instrumentos separados antes de um compartimento ser de novo posto em serviço.
Características fundamentais
Bomba de vácuo de apoio de dois estágios de 60 m3/h, com um vácuo final de 10 Pa indicado como limite do dispositivo.
O conjunto inteiro funciona com uma única fonte de alimentação trifásica de cinco fios com potência total ≤ 2,5 kW e ruído ≤ 60 dB (A).
Confirmação automática da fase com mudança manual, para que a bomba não possa funcionar em marcha atrás com uma alimentação com fase errada.
Proteção contra perdas de fase para as máquinas principais e proteção contra falhas de energia que impede o retorno do óleo da bomba ao sistema.
Três válvulas de esferas de vácuo do tipo 316 Gu com posições abertas e fechadas claramente visíveis, o que reduz a probabilidade de um mau funcionamento no local.
Medidor de vácuo digital com o progresso de aspiração visível por toda a parte, mais uma ranhura de ligação DN8 para o dispositivo de recarga SF6.
Quadro de pressão refrigerado a ar, com mangueiras hidrofóbicas de 5 m e 3 m e uma escolha de conectores para diferentes interfaces de equipamento.
Especificações técnicas
Desempenho
ParâmetroValor
ModeloXHBQ304
TipoTipo de carregamento refrigerado a ar
Taxa de bombeamento60 m3/h
Vazio final (bomba de linha da frente)10 Pa, indicado como limite do dispositivo
Potência da bomba frontal1.5 kW
Potência total≤ 2,5 kW
Ruído≤ 60 dB (A)
Temperatura de funcionamento-10 °C ∼ 40 °C
Fisica e elétrica
ParâmetroValor
Fornecimento de energiaTrês-fases de cinco fios, 380 V a 50 Hz nominal; tensão de funcionamento 380 V AC a 460 V
Dimensões86 × 65 × 91 cm
Peso150 kg
Set de mangueirasTubos hidrofóbicos de 5 m e 3 m
Conexão de gásFenda de ligação DN8 para o dispositivo de recarga SF6
Principais componentes
- Não, não.ComponenteEspecificaçõesQty.
1Bomba de vácuoVelocidade nominal 60 m3/h, importada da Alemanha1
2Condução- Não.1
3Válvula de esferas, válvula solenoide (facultativo)316 válvula de esfera de vácuo do tipo Gu2
4Fenda de ligaçãoDN8, utilizado para ligar o dispositivo de recarga a gás SF61
5Condução- Não.1
6Válvula de esfera316 válvula de esfera de vácuo do tipo Gu1
7Medidor de vácuoMedidor de vácuo digital1
8Válvula de esfera316 válvula de esfera de vácuo do tipo Gu1
9Plug-in de ligação- Não.1
10Tubos5 m / 3 m, material hidrofóbico2
11Plug-in de ligaçãoInterfaces de vários equipamentos elétricos selecionáveis1
Procedimento de evacuação
1.Verificar o equipamento a evacuar e confirmar que a sua pressão interna não é superior à pressão de calibre zero.
2.Ligue a fonte de alimentação e feche todas as válvulas do dispositivo antes de iniciar.
3.Ligue a fonte de alimentação principal. O botão vermelho acende quando a sequência de fases estiver correta; se não acender, ligue o selector de fase na caixa elétrica.
4.Abra a válvula principal e pressione o botão verde para ligar a bomba de vácuo.
5.Verifique o nível de óleo da bomba: deve situar-se em cerca de 2/3 da marca de óleo.
6.Abrir as válvulas da linha de bombeamento em utilização, ligar o medidor de vácuo e observar o vácuo do sistema no circuito da válvula de esferas.
Parar a bomba
1.Fecha a válvula de admissão principal primeiro.
2.Feche todas as válvulas do dispositivo.
3.Desligue o medidor de vácuo.
4.Pressione o botão vermelho na caixa elétrica, feche a válvula de bola da bomba de vácuo e desligue a energia principal.
Procedimento de reabastecimento
1.Após a evacuação da linha de ligação, fechar a válvula de esfera da bomba de vácuo e a válvula de vácuo.
2.Conectar o cilindro SF6 à ligação de recarga do dispositivo.
3.Abrir o cilindro e ajustar a válvula redutora de pressão à pressão de enchimento necessária, depois abrir a válvula de condução e começar a encher; manter a válvula de vácuo fechada enquanto o gás estiver a fluir.
4.Quando a pressão necessária for atingida, feche primeiro o cilindro e, em seguida, feche todas as válvulas para terminar a operação.
Manutenção
Manter o dispositivo e a área circundante limpos e secos.
Observe o nível de óleo da bomba e mantenha-o em 2/3 da marca de óleo; troque o óleo após as primeiras 100 horas numa nova bomba, depois de cada 500 ∼ 1000 horas.
Se o vácuo alcançável cair após um longo serviço, as causas usuais são gases condensáveis no óleo, óleo degradado ou peças de borracha envelhecidas; uma troca de óleo ou uma substituição de vedação normalmente o restabelece.
O vácuo é um instrumento de precisão e o seu sensor é um material de consumo; conserve-o seco, limpo e evitando vibrações.
Se a leitura do gabarito estiver errada, verifique os anéis de vedação e o selo do gabarito e substitua-os se estiverem danificados.
Perguntas Frequentes
Q1.De que alimentação o dispositivo precisa?
Trífase de cinco fios, 3Φ 380 V, com potência total não superior a 2,5 kW. O botão vermelho acende quando a sequência de fases é correta; se permanecer escuro,O selector de fase na caixa elétrica tem de ser substituído.
Q2.O que tem de ser verificado antes de começar a evacuação?
Que a pressão no interior do equipamento a evacuar não seja superior à pressão de calibre zero e que todas as válvulas do dispositivo estejam fechadas antes de a bomba ser ligada.
Q3.Com que frequência é necessário trocar o óleo da bomba?
Após as primeiras 100 horas numa nova bomba, depois de 500 a 1000 horas, o nível de óleo deve manter-se em cerca de 2/3 da marca de óleo durante o funcionamento.
Q4.Qual é o vácuo alcançável?
10 Pa é indicado como o limite do dispositivo com a bomba de 60 m3/h em duas fases; o indicador mostra o progresso em qualquer ponto da evacuação.
Q5.Como é que o gás é colocado de volta no compartimento?
Com a linha evacuada e as válvulas de bomba e de calibração fechadas, o cilindro SF6 é ligado ao ponto de recarga, a válvula redutora de pressão é definida na pressão de enchimento necessária,e a válvula de linha é aberta até que a pressão seja atingida.
Verificação da configuração
Diga-nos o volume do compartimento e os conectores do equipamento que usa, e confirmaremos o conjunto de mangueiras e os conectores para o seu local.
