Teste de proteção de relé
>
Conjunto de ensaio de injecção de corrente secundária para o calibrador de proteção contra relevos de três fases

Conjunto de ensaio de injecção de corrente secundária para o calibrador de proteção contra relevos de três fases

Detalhes do produto:
Lugar de origem: Xi'an, Shaanxi, China
Marca: XZH TEST
Certificação: ISO,CE
Número do modelo: XHJB634
Informações detalhadas
Lugar de origem:
Xi'an, Shaanxi, China
Marca:
XZH TEST
Certificação:
ISO,CE
Número do modelo:
XHJB634
Modelo No.:
XHJB634
Saída atual:
Fase única 3*40A, três fases 120A
personalizado:
personalizado
Pacote de transporte:
Estojo de madeira exportado
Marca registrada:
Teste XZH
Origem:
CHINA
Código HS:
9030899090
Habilidade da fonte:
2000pcs/ano
Personalização:
Disponível
Serviço pós-venda:
Certificado de garantia
Garantia:
12 meses
Destacar:

High Light

Destacar:

Calibrador de proteção de relés trifásicos

,

Conjunto de teste de injeção de corrente secundária

,

testador de proteção de relés com garantia

Trading Information
Quantidade de ordem mínima:
1 unidade
Detalhes da embalagem:
caixa de madeira
Tempo de entrega:
5 a 8 dias
Termos de pagamento:
T/T
Habilidade da fonte:
2000 PCS/ano
Descrição do produto
XHJB634 · INJEÇÃO SECUNDÁRIA DE CORRENTE
Calibrador de Proteção de Relé Trifásico Conjunto de Teste de Injeção de Corrente Secundária
injeção paralela de 120 A
10 entradas / 8 saídas
unidade de bancada de 15 kg

Este conjunto XHJB634 é usado para injeção de corrente secundária em relés e conjuntos de proteção. Três canais de corrente fornecem 40 A por fase e, com as fases em paralelo, a saída atinge 120 A para testes de curta duração, como verificações de circuito de TC e bobina de desarme.

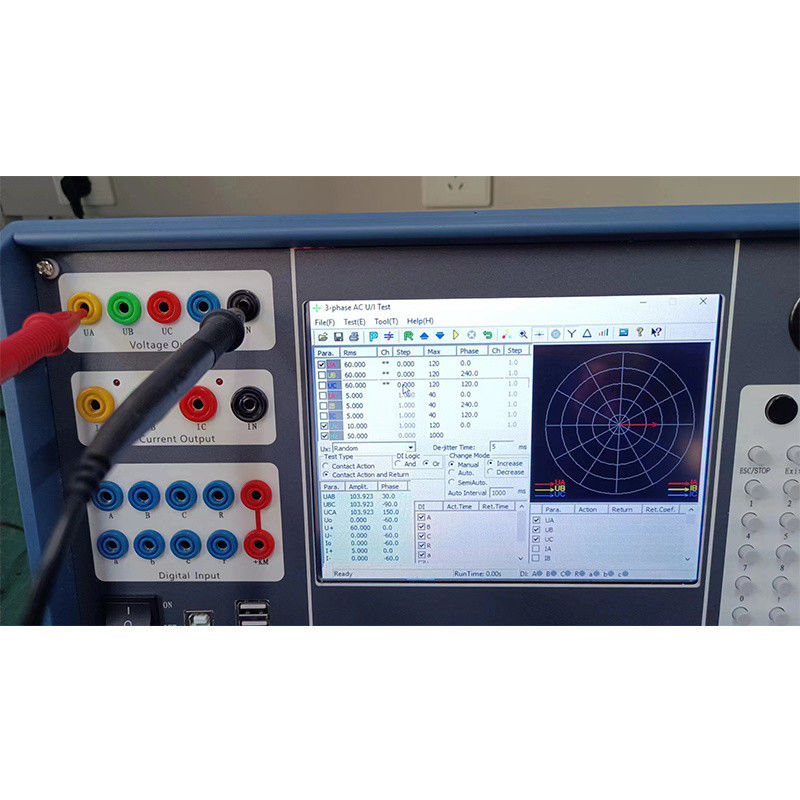

O módulo de Teste AC mede o valor de ação, valor de retorno, tempo de ação e tempo de retorno, e calcula automaticamente o fator de retorno. Três modos de operação estão disponíveis — manual, semiautomático e totalmente automático — para que uma rotina de bancada repetitiva possa ser executada no modo totalmente automático, enquanto um primeiro artigo é verificado passo a passo.

Visão Geral do Produto
Xzh Three 3 Phase Relay Protection Calibrator Secondary Current Injection Test Set Relay Tester
Xzh Three 3 Phase Relay Protection Calibrator Secondary Current Injection Test Set Relay Tester
Xzh Three 3 Phase Relay Protection Calibrator Secondary Current Injection Test Set Relay Tester
Para Quem é Este Conjunto

Esta configuração é escolhida por fabricantes de painéis e fábricas de chaves que injetam corrente em conjuntos acabados.

Fábricas de chaves e painéis de controle executando um teste funcional de injeção de corrente em cada painel de alimentador concluído.
Oficinas de montagem verificando circuitos de TC, bobinas de desarme e elementos de sobrecorrente antes que o painel saia da fábrica.
Bancadas de inspeção de recebimento que repetem o mesmo teste em um lote de relés e precisam que o fator de retorno seja registrado a cada vez.
A corrente de fase contínua é de 10 A; correntes mais altas estão sujeitas ao limite de tempo do software, que diminui à medida que a corrente aumenta e se destina a proteger o amplificador.
Principais Características
Capacidade de teste contínuo de 40 A por fase e 120 A com três fases em paralelo por 10 s, em um amplificador de 450 VA / 900 VA.
Valor de ação, valor de retorno, tempo de ação e tempo de retorno medidos na mesma execução, com o fator de retorno calculado automaticamente.
Modos manual, semiautomático e totalmente automático, comutáveis durante a saída, para verificações de primeiro artigo e rotinas de lote.
Configuração de limite superior por fase, para que uma fase não possa exceder um valor que danificaria o relé em teste.
Interface de exibição de potência que compara a potência de saída do testador com um medidor de bancada durante o teste.
10 entradas digitais e 8 saídas de contato de relé para circuitos de desarme e sinalização, com resolução de tempo de 0,1 ms.
Ferramenta de cálculo de curto-circuito que preenche os valores de falha calculados na interface, com um fator de compensação de sequência zero para falhas de terra.
Especificações Técnicas
Configuração do canalPadrão
Corrente AC, por fase0 – 40 A (RMS), precisão classe 0,2
Corrente AC, 3 fases em paralelo0 – 120 A (RMS), máximo 10 s
Corrente de fase contínua permissível10 A (RMS)
Potência máxima de corrente de fase450 VA
Potência máxima paralela trifásica900 VA
Corrente DC0 – ±10 A por fase; 0 – ±30 A com 3 fases em paralelo; precisão classe 0,5
Tensão AC0 – 120 V fase, 0 – 240 V linha; precisão classe 0,2
Potência de tensão AC80 VA fase / 100 VA linha
Tensão DC0 – ±160 V fase, 0 – ±320 V linha; precisão classe 0,5
Potência de tensão DC70 VA fase / 140 VA linha
Faixa de frequência fundamental20 – 1000 Hz
Ordem harmônica2 – 20 para corrente, 1 – 20 para tensão
Entrada / saída digital10 entradas, 8 saídas de contato de relé
Capacidade do contato de saídaDC 220 V / 0,2 A; AC 220 V / 0,5 A
Medição de tempo0,1 ms – 9999 s, precisão melhor que 0,1 ms
ParâmetroClassificação
Computador de controleComputador de controle industrial integrado rodando Windows
ExibiçãoLCD colorido verdadeiro TFT de 6,4 polegadas, resolução padrão de 800 × 600
Dispositivos de entrada integradosMouse trackball e teclado de painel otimizado
InterfacesPorta de comunicação USB, porta periférica USB, porta de rede 10-100 M, porta serial
Saída DC auxiliar110 V ou 220 V comutável, classificado em 1,5 A, protegido por um fusível de 2 A / 250 V
Alimentação operacionalAC 220 V
Dimensões400 × 360 × 160 mm
Peso15 kg
Módulos de Software
Teste AC com tensão tetrafásica e corrente trifásica, tensão hexafásica, corrente hexafásica, saída dodecafásica e unidade de componente de sequência.
Teste DC para relés de tensão e corrente DC e para bobinas de relé alimentadas pela saída auxiliar.
Série de Estados I com até nove estados, cada um definível como tensão tetrafásica com corrente trifásica ou como saída dodecafásica.
Superposição Harmônica e testes de Frequência Alta-Baixa.
Direção de Potência e Impedância, Sincronização e Teste Completo de Grupo I e II.
Proteção de Distância e Sequência Zero, com o módulo de Característica de Impedância.
Proteção Diferencial e testes de Harmônicos Diferenciais.
Teste abrangente de proteção de linha de microcomputador de 6–35 kV e Revisão de Falhas para reproduzir distúrbios registrados.
Antes de Operar
Não desligue a energia enquanto uma saída estiver ativa; a saída incorreta no desligamento pode causar uma operação incorreta de proteção.
Não insira chaves de fenda ou outros objetos nas aberturas de ventilação ou em qualquer soquete de entrada ou saída, e mantenha as aberturas de ar, o interruptor de alimentação e o plugue desobstruídos.
Nunca conecte energia AC ou DC externa às tomadas de saída de tensão e corrente.
As entradas binárias aceitam contatos secos e contatos energizados de até DC 250 V; com um contato energizado, conecte o polo positivo ao terminal comum +KM.
Aterre a tomada de alimentação ou o terra de proteção do testador onde a perturbação for forte ou os requisitos de segurança forem altos.
Não altere ou exclua os arquivos do sistema Windows integrados; se os dados da interface estiverem incorretos, exclua o arquivo 'para' no diretório do programa e reinicie para restaurar os padrões.
Perguntas Frequentes
P1.Quanta corrente é necessária para verificações de circuito de TC?
Até 120 A estão disponíveis com as três fases em paralelo, limitadas a 10 segundos por aplicação, o que cobre verificações de circuito e relação de TC em painéis de distribuição.
P2.Um lote pode ser executado automaticamente?
Sim. O modo totalmente automático executa a varredura e registra os resultados, enquanto os modos semiautomático e manual permanecem disponíveis para verificações de primeiro artigo.
P3.O fator de retorno é registrado?
O módulo mede o valor de ação, valor de retorno, tempo de ação e tempo de retorno, e calcula automaticamente o fator de retorno a partir desses valores.
P4.Como protejo um relé sensível contra sobrecorrente?
Defina um limite superior por fase antes do teste; a saída dessa fase é então restrita ao valor limite durante toda a execução.
P5.Qual é a resolução de tempo para elementos instantâneos?
0,1 ms a 9999 s com precisão melhor que 0,1 ms, o que resolve elementos de desarme instantâneos no mesmo registro que estágios atrasados.
Verificação de configuração
Informe-nos os tipos de painel e os níveis de corrente que você injeta, e confirmaremos o arranjo de saída paralela e o fluxo de trabalho da bancada.
