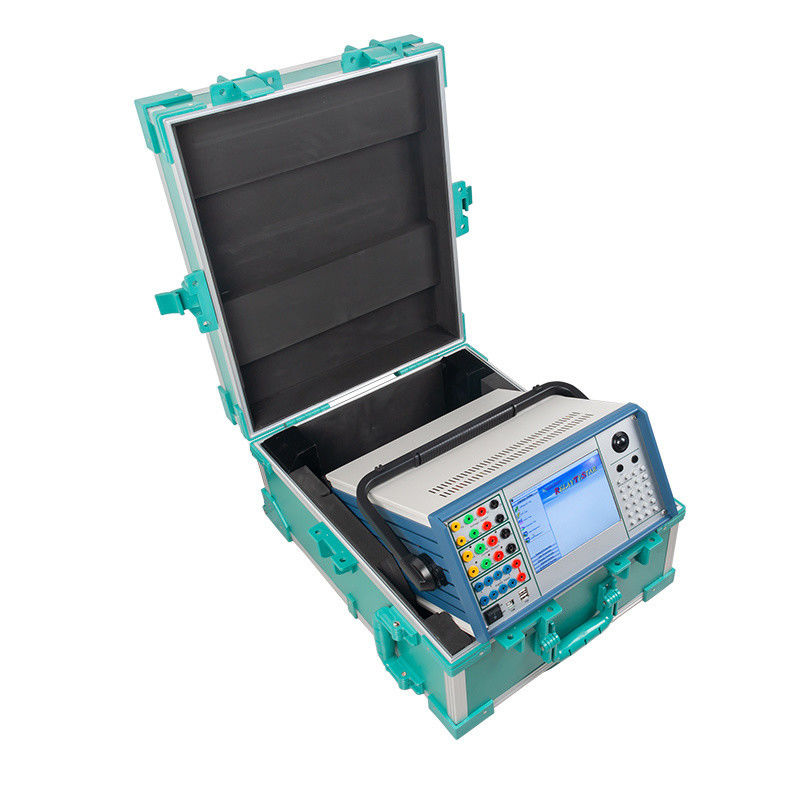

O XHJB666 fornece os seis canais de corrente que a proteção diferencial do transformador trifásico requer, juntamente com os módulos de superposição harmônica e sequência de estados usados para verificar as características de frenagem. A corrente e a tensão são produzidas por um amplificador linear sob controle DSP, de modo que a forma de onda injetada permanece limpa nas pequenas correntes onde a captação diferencial é definida.
O software cobre diretamente a proteção diferencial e os testes de harmônicos diferenciais, e o mesmo instrumento lida com a frenagem proporcional e as verificações de frenagem harmônica que seguem o comissionamento do transformador.
Esta configuração é destinada à equipe que comissiona e verifica novamente a proteção diferencial do transformador.
| Configuração do canal | Padrão |
|---|---|
| Canais atuais | 6, seis fases padrão |
| Canais de tensão | 6, seis fases padrão |
| Faixa de saída de corrente CA | 30 A por fase ou 180 A com seis fases em paralelo |
| Faixa de saída de corrente CC | 10 A CC por fase |
| Faixa de saída de tensão CA | 120 V CA por fase |
| Faixa de saída de tensão CC | 160 V CC por fase |
| Entradas/saídas binárias | 8 entradas de comutação, 4 pares de saídas de comutação |
| Medição de tempo | 0,1 ms – 9.999 s, precisão melhor que 0,1 ms |
| Parâmetro | Avaliação |
|---|---|
| Corrente CA, saída de 6 fases | 0 – 30 A por fase (rms), precisão classe 0,2 |
| Corrente CA, saída trifásica | 0 – 60 A por fase (rms) |
| Corrente CA, paralelo de 6 fases | 0 – 180 A (rms) |
| Corrente de fase contínua permitida | 10 A (rms) |
| Potência máxima da corrente de fase | 300 VA |
| Potência máxima paralela de 6 fases | 1000 VA, duração máxima de 10 s |
| Corrente CC | 0 – ±10 A por fase, classe de precisão 0,5, tensão máxima de carga 20 V |
| Tensão CA | Fase 0 – 120 V, linha 0 – 240 V, classe de precisão 0,2 |
| Potência de tensão CA | Fase 80 VA / linha 100 VA |
| Tensão CC | Fase 0 – ±160 V, linha 0 – ±320 V, precisão classe 0,5 |
| Potência de tensão CC | Fase 70 VA / linha 140 VA |
| Faixa de frequência fundamental | 20 – 1000Hz |
| Ordem harmônica | 1 – 20 |
| Entrada do interruptor, contato seco | 1 – 20 mA, 24 V |
| Entrada do interruptor, contato potencial | 0: 0 – +6 V; 1: +11 V – +250 V |
| Capacidade de saída do switch | 220 VCC/0,2 A; CA 220 V / 0,5 A |
