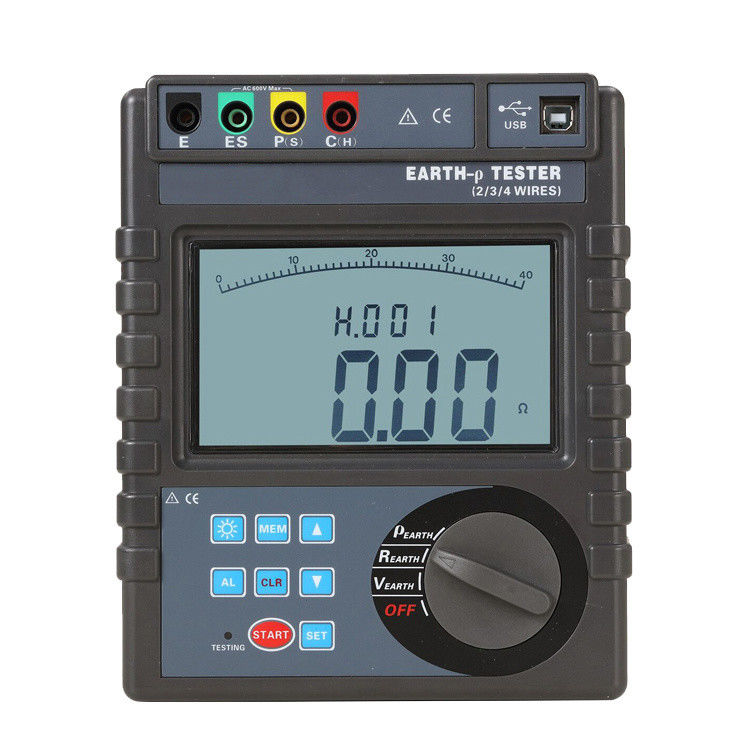

O testador de resistência de aterramento digital XHDJ705 adota a mais recente tecnologia digital e de microprocessamento, método de 3 polos ou 2 polos para medição de resistência de aterramento.
O medidor também fornece medição de tensão de aterramento e medição de resistência de baixo valor. Uma luz de fundo branca controlável é fornecida para locais escuros, e o display é um grande LCD de 4 dígitos.
| Parâmetro | Especificação |
|---|---|
| Função | Medição de resistência de aterramento, medição de tensão de aterramento, medição de resistência de baixo valor |
| Fonte de alimentação | DC 9V (6 pilhas alcalinas secas LR14 de 1,5V, 300 horas de espera contínua) |
| Luz de fundo | Luz de fundo branca controlável, adequada para locais escuros |
| Método de medição | Medição de precisão de três fios, medição simples de dois fios |
| Método de resistência de aterramento | Método de mudança de polo de corrente nominal, corrente de medição 3mA Max, 820Hz |
| Método de tensão de aterramento | Retificação de valor médio |
| Verificação de resistência do fio | Média, Máximo, Mínimo |
| Display | Display LCD grande de 4 dígitos, luz de fundo branca |
| Indicação de medição | Indicação de flash LED durante a medição, display de contagem regressiva LCD |
| Dimensões | 215 mm × 190 mm × 95 mm |
| Cabo de teste | 3 tiras: vermelho 20 m, amarelo 10 m, verde 5 m cada |
| Cabo de teste simples | 2 peças: vermelho 1,6 m, verde 1,6 m cada |
| Haste de aterramento auxiliar | 2 peças: φ10 mm × 150 mm |
| Velocidade de medição | Tensão para o terra: cerca de 3 vezes/segundo; resistência de aterramento: cerca de 5 segundos/vez |
| Número de medições | Mais de 5000 vezes (mede 10 Ω em engrenagem de 20 Ω, 1 vez, para por 25 segundos e testa novamente) |
| Faixa de tensão de aterramento | Tensão de medição para o terra: abaixo de AC 600 V |
| Interface de comunicação | Interface RS232; monitoramento de software; dados armazenados podem ser carregados para um computador, salvos e impressos |
| Cabo de comunicação | 1 cabo de comunicação RS232, 1,5 m de comprimento |
| Armazenamento de dados | 400 grupos; o símbolo "FULL" piscando indica que o armazenamento está cheio |
| Retenção de dados | Exibição do símbolo HOLD |
| Acesso a dados | Exibição do símbolo READ |
| Exibição de estouro | Exibição do símbolo OL |
| Função de alarme | Alarme sonoro quando o valor medido excede o valor de configuração do alarme |
| Tensão da bateria | Símbolo de bateria fraca exibido quando a tensão da bateria cai para cerca de 7,8 V |
| Consumo de energia | Luz de fundo: 25 mA Max; espera: 25 mA Max (luz de fundo desligada); medição: 70 mA Max (luz de fundo desligada) |
| Peso | Medidor: 1443 g (incluindo bateria); cabo de teste: 847 g (incluindo cabo de teste simples); haste de aterramento auxiliar: 468 g (2 peças); bolsa medidora: 915 g |
| Temperatura e umidade de trabalho | -10 °C – 40 °C; abaixo de 80 % UR |
| Temperatura e umidade de armazenamento | -20 °C – 60 °C; abaixo de 70 % UR |
| Proteção contra sobrecarga | Medição de resistência de aterramento: AC 280 V / 3 segundos entre as portas E-P e E-C |
| Resistência de isolamento | 10 MΩ ou mais (500 V entre circuito e caixa) |
| Tensão suportável | AC 3700 V/rms (entre circuito e caixa) |
