Teste de proteção de relé
>

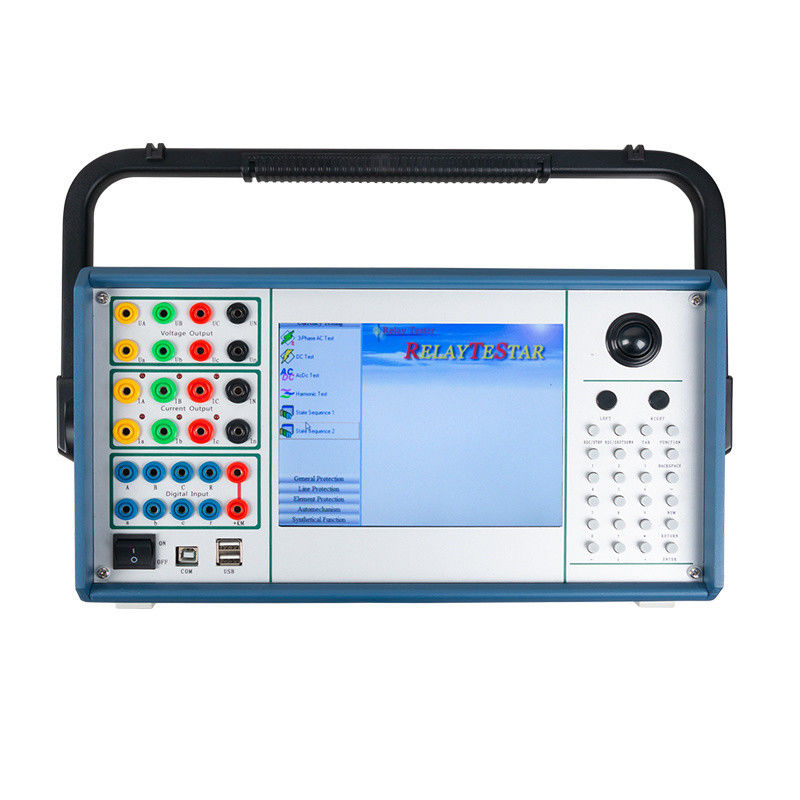

Testador de Proteção de Relé de 6 Fases 0-30A com Display LCD Kit de Teste de Relé Testador de Relé de Injeção Secundária

Testador de Proteção de Relé de 6 Fases 0-30A com Display LCD Kit de Teste de Relé Testador de Relé de Injeção Secundária

Detalhes do produto:
Lugar de origem: Xi'an, Shaanxi, China
Marca: XZH TEST
Certificação: ISO
Número do modelo: XHJB666
Informações detalhadas
Lugar de origem:
Xi'an, Shaanxi, China
Marca:
XZH TEST
Certificação:
ISO
Número do modelo:
XHJB666
Modelo NÃO.:
XHJB666
Saída atual:
0-30A
Visor LCD:
Com ecrã LCD
Personalizado:
Personalizado
Pacote de Transporte:
Caixa de madeira cheia de espuma
Marca registrada:
Teste XZH
Origem:
China
Habilidade da fonte:
2.000 unidades/ano
Personalização:
Disponível
Serviço Pós-Venda:
Certificado de garantia
Garantia:
12 meses
Destacar:

High Light

Destacar:

Testador de proteção de relé de 6 fases

,

Kit de ensaio do relé de injecção secundário

,

Verificador da proteção do relé do microcomputador

Trading Information
Quantidade de ordem mínima:
1 UNITA
Detalhes da embalagem:
caixa de madeira
Tempo de entrega:
5 a 8 dias
Termos de pagamento:
T/T
Habilidade da fonte:
2000 PCS/ano
Descrição do produto

XHJB666 Tester de proteção de microcomputador- um conjunto de ensaio de relé de injecção secundário de 6 fases, com 6 canais de saída de tensão e 6 canais de saída de corrente, 030 A por fase, precisão de saída de classe 0,2 e um ecrã TFT a cores de 8,4 polegadas.Amplificador de potência linear modular e estágio de saída controlado por DSP, construído para a verificação do relé de proteção, colocação em serviço dos painéis e calibração periódica em subestações, centrais elétricas e laboratórios de ensaio de relé.

Aplicações típicas
  1. Colocação em serviço da subestação- ensaio de injecção secundária da protecção contra a sobrecorrência, a distância, o diferencial, a direcção e a frequência antes da energização, com reprodução de falhas e medição do tempo de viagem.
  2. Fabricação do painel de protecção e ensaio de aceitação na fábrica- verificação de rotina da fiação do painel, dos circuitos CT e VT e da lógica de arranque ou bloqueio utilizando 10 entradas binárias e 8 saídas binárias.
  3. Manutenção e revisão de centrais elétricas- calibragem periódica do gerador, do transformador, da barra de comando e da protecção do motor durante as janelas de desligamento da unidade.
  4. Laboratórios de ensaio de retransmissão e inspecção por terceiros- rotinas de ensaio automatizadas, exibição de diagramas vetoriais e impressão em tela dos relatórios de ensaio para registos de calibração rastreáveis.
Características fundamentais
  1. Saídas de tensão e corrente de 6 fases, configuráveis em modo convencional de 4 voltagem e 3 voltagem, modo 6 voltagem,Modo de 6 correntes e modo de saída de 12 canais ️ um instrumento abrange as famílias de relés convencionais e de 6 fases.
  2. O amplificador de potência linear modular substitui o amplificador de comutação para menor distorção de saída e forma de onda estável sob carga reativa.
  3. Fase de saída controlada por DSP: resposta rápida, largura de banda de frequência de transmissão controlada e conversão D A de alta resolução.
  4. Computador de controlo industrial incorporado com gráficos vetoriais TFT LCD de 8,4 polegadas de alta resolução, reprodução de falhas, armazenamento em tempo real de dados de ensaio e impressão de relatórios em tela sem PC externo.
  5. Saída auxiliar de corrente contínua de 110 V e 220 V, ajustável de forma independente, para energizar as bobinas de relé e os circuitos de corrente contínua dos painéis no local.
  6. 10 entradas binárias e 8 saídas binárias.
  7. Módulos de software de ensaio automático para a configuração de verificação de varredura e de proteção, disponíveis como opção para ensaio de disparador síncrono GPS.
  8. Estrutura integrada de dissipação de calor, proteção de hardware completa, arranque suave de energia, autodiagnóstico de falha de software e função de bloqueio de saída.
Especificações técnicas
Corrente de saída (por fase)0°30 A, classe de precisão 0.2
Corrente de saída paralela de seis fases0·180 A
Duração da produção0·5 A contínua; 5·10 A ≥ 45 s; 10·20 A ≥ 5 s
Potência de saída máxima por fase de corrente250 VA
Voltagem de saída AC6 × 120 V (uma fase)
Potência de saída de tensão AC≥ 60 VA por fase
Corrente de CC± 5 A por fase, potência ≥ 100 VA
Tensão de CC± 150 V por fase, potência ≥ 100 VA
Faixa de frequências1 ‰ 1000 Hz, resolução de frequência 1 mHz
Ordem harmônica2o ̇ 20o
Entradas binárias10 canais, contatos potenciais livres ou potenciais de 0­250 V, reconhecidos automaticamente
Resultados binários8 canais
Exibição8LCD TFT a cores de alta resolução de 0,4 polegadas com PC industrial incorporado
Fornecimento de corrente contínua auxiliarDe potência não superior a 50 W
Fornecimento de energia220 V ± 10 por cento, 50 Hz ± 10 por cento
Precisão e notas de saída

A classe de precisão de saída 0.2 refere-se aos canais de saída de corrente e de tensão do testador.Incluindo a saída do provador, condutas de ensaio, carga do relé e referência de medição, de modo que a classificação de classe deve sempre ser lida em conjunto com a gama de carga de cada canal.

Os canais de corrente são classificados para 0 ̊30 A por fase contínua até 5 A, com uma saída paralela de 6 fases que atinge 0 ̊180 A. A frequência é ajustável de 1 Hz a 1000 Hz em passos de 1 mHz,e o teor harmónico podem ser sobrepostos da 2a à 20a ordem para os ensaios de retenção e bloqueio harmónicos.

Galeria de produtos
Embalagem e entrega

Caixa de madeira com espumaPedido mínimo de 1 unidadeEntrega 5 ¢ 8 diasPagamento T/TGarantia 12 mesesCapacidade de abastecimento 2000 PCS por ano

Cada unidade é embalada numa caixa de madeira cheia de espuma para manipulação de exportação e fornecida com um certificado de garantia.A marca e a linguagem do painel estão disponíveis mediante pedidoO testador é produzido sob um sistema de qualidade certificado ISO, e os requisitos de teste para as famílias de relé IEC devem ser confirmados conosco antes de encomendar para que a configuração correta seja citada.

Perguntas Frequentes

Qual é a diferença entre um conjunto de teste de relé de 6 fases e 3 fases

Um conjunto de 3 fases abrange a maioria dos relés de distribuição e proteção industrial. Um conjunto de 6 fases adiciona um segundo grupo de 3 fases, para que ambas as extremidades de um relé diferencial de linha possam ser conduzidas,Os sistemas de tensão de 6 fases podem ser testados e 12 canais estão disponíveis a partir de um instrumentoO XHJB666 também pode ser desligado para o modo de 4 voltagem 3 corrente quando uma configuração convencional é suficiente.

Este testador pode ser utilizado em relés digitais de subestações com IEC 61850 GOOSE e SV

O XHJB666 é um testador de injecção secundária com 6 voltagem e 6 canais de corrente mais entradas e saídas binárias.Por favor, envie-nos a sua lista de retransmissão para que a configuração necessária possa ser confirmada antes de encomendar.

Qual é a quantidade mínima de encomenda e prazo de entrega

A quantidade mínima de encomenda é de 1 unidade. O tempo de entrega padrão é de 5 ¢ 8 dias e os termos de pagamento são T / T. A capacidade de fornecimento é de 2000 PCS por ano.

A personalização está disponível

Sim. Configuração de saída, marca, linguagem do painel e embalagem podem ser personalizados. Envie-nos sua lista de requisitos de teste e a configuração e o tempo de entrega serão confirmados.
