Microcomputador Teste de Proteção de Relais de Três Fases XHJB634 Calibração Digital

Microcomputador Teste de Proteção de Relais de Três Fases XHJB634 Calibração Digital

Detalhes do produto:
Lugar de origem: CHINA
Marca: XZH TEST
Certificação: ISO,CE
Número do modelo: XHJB634
Informações detalhadas
Lugar de origem:
CHINA
Marca:
XZH TEST
Certificação:
ISO,CE
Número do modelo:
XHJB634
Modelo No.:
XHJB634
Display LCD:
Com ecrã LCD
personalizado:
personalizado
Pacote de transporte:
Caixa de madeira exportada
Marca registrada:
Teste XZH
Origem:
CHINA
Habilidade da fonte:
2000pcs/ano
Personalização:
Disponível
Serviço pós-venda:
Certificado de garantia
Garantia:
12 meses
Destacar:

High Light

Destacar:

Testador de proteção de relé trifásico

,

Teste de proteção de relé digital

,

Teste de retransmissão de microcomputadores com garantia

Trading Information
Quantidade de ordem mínima:
1 unidade
Detalhes da embalagem:
caixa de madeira
Tempo de entrega:
5 a 8 dias
Termos de pagamento:
T/T
Habilidade da fonte:
2000 PCS/ano
Descrição do produto
XHJB634 · TESTADOR DE Mantenção de Plantas
Microcomputador Teste de Proteção de Relais de Três Fases XHJB634 Calibração Digital
Sequências de nove estados
Módulo de análise de falhas
PC integrado, 15 kg

Esta configuração XHJB634 é usada quando o próprio departamento elétrico de uma planta mantém sua proteção em vez de chamar um empreiteiro.,série de estados, superposição harmônica, direção e impedância de potência, sincronização, ensaios de grupo completo, sequência de distância e zero, diferencial, proteção de linha de 6~35 kV e revisão de falhas.

A série de estados I permite até nove estados por ensaio, cada um definido como tensão de quatro fases com corrente de três fases ou como saída de doze fases,que é a estrutura utilizada para a transferência do serviço de estação e sequências de recolocação repetidas.

Visualização do produto

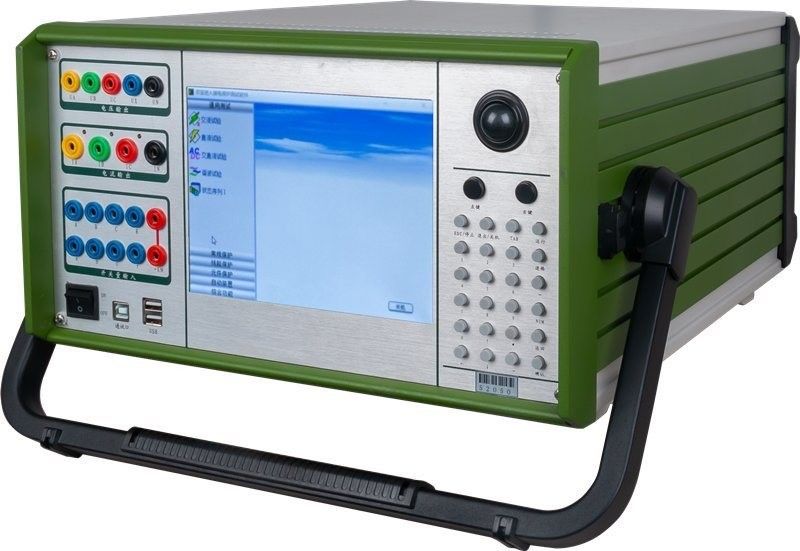

Xzh Test Microcomputer Three Phase Relay Protection Tester 4u3I Digital Relay Tester
Xzh Test Microcomputer Three Phase Relay Protection Tester 4u3I Digital Relay Tester
Xzh Test Microcomputer Three Phase Relay Protection Tester 4u3I Digital Relay Tester
Para quem é este conjunto?

Esta configuração destina-se aos departamentos internos de manutenção elétrica das centrais geradoras e dos grandes locais industriais.

Os laboratórios elétricos das centrais elétricas que reexaminam a proteção do gerador, do transformador e do serviço da estação durante as interrupções programadas.
Instalações industriais com distribuição de 6 ̊35 kV e seus próprios relé de proteção, onde uma janela de desligamento é a única oportunidade de ensaio.
Equipas de manutenção que devem investigar uma operação de proteção após o evento e reproduzir a perturbação registada através do relé.
O testador reproduz as quantidades analógicas; os ajustes e os atrasos de tempo devem ser obtidos a partir da folha de ajustes de protecção homologada para a instalação.
Características fundamentais
Módulo completo montado num instrumento de 15 kg, incluindo diferencial, distância e sequência zero, ensaio de grupo completo e revisão de falhas.
Série de estado I com até nove estados, cada um capaz de produzir tensão de quatro fases com quantidades de corrente de três fases ou de doze fases.
Corrente AC de 40 A por fase, 120 A em paralelo e tensão AC de 120 V por fase com precisão de classe 0,2
Computador industrial incorporado, tela TFT de 6,4 polegadas, trackball e teclado, por isso não é necessário nenhum laptop na sala de trocas.
10 entradas digitais e 8 saídas de contato de relé para circuitos de viagem, recolocação e interbloqueio, com resolução de tempo de 0,1 ms.
Módulo de revisão de falhas para reprodução das condições de falha registadas através da protecção após uma viagem.
Arquivos de parâmetros por módulo, funções de retorno e relatórios impressíveis para o registo de manutenção.
Especificações técnicas
Configuração do canalPadrão
Corrente AC, por fase0 40 A (rms), precisão classe 0,2
Corrente AC, 3 fases em paralelo0 120 A (rms), máximo 10 s
Corrente de fase contínua admissível10 A (rms)
Potência máxima de corrente de fase450 VA
Potência máxima paralela de três fases900 VA
Corrente de CC0 ± 10 A por fase; 0 ± 30 A com 3 fases paralelas; precisão classe 0,5.
Voltagem ACFase de 0 ¢ 120 V, linha de 0 ¢ 240 V; classe de precisão 0,2
Potência de tensão ACFase 80 VA / linha 100 VA
Tensão de CCFase de 0 ± 160 V, linha de 0 ± 320 V; classe de precisão 0,5.
Potência de tensão CCFase 70 VA / linha 140 VA
Faixa de frequências fundamental20 ¢ 1000 Hz
Ordem harmônica2 20 para corrente, 1 20 para tensão
Entrada / saída digital10 entradas, 8 saídas de contato do relé
Capacidade de contacto de saídaDC 220 V / 0,2 A; AC 220 V / 0,5 A
Medição do tempo0.1 ms 9999 s, precisão superior a 0,1 ms
ParâmetroClassificação
Computador de controloComputador de controle industrial embutido com Windows
Exibição6.4 polegadas TFT LCD a cores reais, resolução padrão 800 × 600
Dispositivos de entrada integradosRato trackball e teclado de face plate otimizado
InterfacesPorta de comunicação USB, porta periférica USB, porta de rede 10-100 M, porta serial
Saída de corrente contínua auxiliar110 V ou 220 V comutáveis, de potência nominal de 1,5 A, protegidos por um fusível de 2 A / 250 V
Fornecimento operacionalAC 220 V
Dimensões400 × 360 × 160 mm
Peso15 kg
Módulos de software
Ensaio AC com tensão de quatro fases e corrente de três fases, tensão de seis fases, corrente de seis fases, saída de doze fases e uma unidade de componentes de sequência.
Ensaio de corrente contínua para relés de tensão e corrente contínua e para bobinas de relés alimentadas pela saída auxiliar.
Série de estado I com um máximo de nove estados, cada um definido como tensão de quatro fases com corrente de três fases ou como saída de doze fases.
Testes de superposição harmónica e de alta e baixa frequência.
Direção e impedância de potência, sincronização e teste de grupo completo I e II.
Proteção de distância e sequência zero, com o módulo de características de impedância.
Protecção diferencial e testes harmônicos diferenciais.
Ensaio abrangente da proteção da linha de microcomputadores de 6 ∼ 35 kV e revisão de falhas para reprodução de perturbações gravadas.
Antes de operar
Não desligue a energia enquanto uma saída estiver ativa; a saída incorreta no momento da desligação pode causar uma operação de proteção incorreta.
Não inserir chaves de fenda ou outros objetos nas ranhuras de ventilação ou em qualquer tomada de entrada ou saída, e manter as ranhuras de ar, o interruptor de alimentação e a tomada desobstruídos.
Nunca conduza energia externa AC ou DC para as tomadas de saída de tensão e corrente.
As entradas binárias aceitam contatos secos e contatos a corrente contínua até 250 V DC; com um contato a corrente, conecte o pólo positivo ao terminal comum +KM.
Terra a tomada de alimentação ou a terra protetora do ensaio quando a perturbação for forte ou os requisitos de segurança forem elevados.
Não altere ou exclua os arquivos do sistema Windows incorporados; se os dados da interface estiverem errados, exclua o arquivo para no diretório do programa e reinicie para restaurar os padrões.
Perguntas Frequentes
Q1.Pode ser testada uma sequência de transferência do serviço da estação?
A série de estados I permite até nove estados por teste, e cada estado pode ser definido com a sua própria voltagem e quantidades de corrente.
Q2.Como é investigada uma operação de protecção?
O módulo de revisão de falhas reproduz as condições de falha registradas através da proteção, para que a sequência de operação possa ser comparada com o log de eventos.
Q3.O instrumento precisa de um computador externo na central?
Não, o computador de controlo industrial, o ecrã de 6,4 polegadas, o trackball e o teclado estão integrados na caixa.
Q4.Qual a capacidade de contacto disponível para os ensaios do regime?
Dez entradas digitais e oito saídas de contato de relé, com capacidade de contato de CC 220 V / 0,2 A ou AC 220 V / 0,5 A.
Q5.Como é que o instrumento é movido entre áreas de plantação?
Tem um peso de 15 kg e medidas de 400 × 360 × 160 mm, podendo ser colocado em posição vertical ou inclinado sobre o suporte.
Verificação da configuração
Diga-nos os níveis de tensão da central e quais as funções de proteção que o seu departamento mantém, e confirmaremos o módulo definido para a sua rotina de interrupção.
