Teste de proteção de relé
>

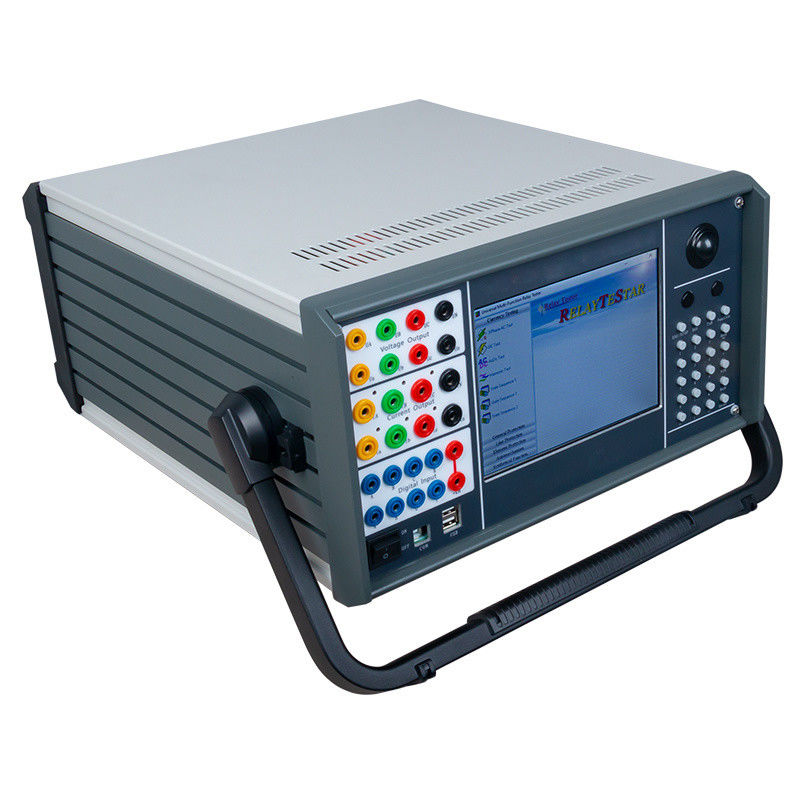

Testador de Proteção de Fase com Display LCD e Saída de Corrente Calibrador de Relé XHJB666

Testador de Proteção de Fase com Display LCD e Saída de Corrente Calibrador de Relé XHJB666

Detalhes do produto:
Lugar de origem: Xi'an, Shaanxi, China
Marca: XZH TEST
Certificação: ISO,CE
Número do modelo: XHJB666
Informações detalhadas
Lugar de origem:
Xi'an, Shaanxi, China
Marca:
XZH TEST
Certificação:
ISO,CE
Número do modelo:
XHJB666
Modelo No.:
XHJB666
Saída atual:
Fase única 3*60A, fase três 180A
Display LCD:
Com ecrã LCD
personalizado:
personalizado
Pacote de transporte:
Caixa de madeira cheia de espuma
Marca registrada:
Teste XZH
Origem:
CHINA
Habilidade da fonte:
2000pcs/ano
Personalização:
Disponível
Serviço pós-venda:
Certificado de garantia
Garantia:
12 meses
Destacar:

High Light

Destacar:

Testador de proteção de relé com display LCD

,

Calibrador de microcomputadores

,

Testador de relé de fase com garantia

Trading Information
Quantidade de ordem mínima:
1 unidade
Detalhes da embalagem:
caixa de madeira
Tempo de entrega:
5 a 8 dias
Termos de pagamento:
T/T
Habilidade da fonte:
2000 PCS/ano
Descrição do produto
XHJB666 · CONJUNTO DE COMISSIONAMENTO DE CAMPO
Calibrador de Relé XHJB666 Testador de Proteção de Fase Display LCD Saída de Corrente
Módulo de proteção de linha de 6–35 kV
Teste de Sincronização
Fonte de alimentação DC de campo embutida

O XHJB666 inclui um módulo de teste abrangente para proteção de linha de microcomputador de 6–35 kV, que é o módulo mais usado no comissionamento de alimentadores de distribuição. Testes de sincronização, sobreposição harmônica e de alta/baixa frequência são fornecidos juntamente com ele, e o painel traseiro possui uma fonte de alimentação DC independente para circuitos de proteção onde não há bateria de estação disponível.

A unidade é controlada a partir de um laptop via USB e é construída para ser transportada: um invólucro compacto, um amplificador linear com margem térmica e proteção que bloqueia a saída em caso de superaquecimento, transbordamento, sobretensão ou curto-circuito.

Visualização do Produto
Factory 6u6I 6 Phase Microcomputer Relay Protection Tester Relay Calibrator
Factory 6u6I 6 Phase Microcomputer Relay Protection Tester Relay Calibrator
Para Quem é Este Conjunto

Esta configuração é usada por equipes de comissionamento de proteção em sistemas de geração distribuída e distribuição industrial.

Equipes de comissionamento secundário de usinas eólicas e solares verificando as funções de proteção e sincronização do alimentador antes da energização.
Departamentos elétricos de plantas industriais testando painéis de entrada e alimentadores de 6–35 kV durante uma parada.
Engenheiros de campo trabalhando onde a bateria da estação ainda não está disponível e uma fonte DC local é necessária.
A saída DC embutida é uma fonte de teste para circuitos de proteção, ajustável entre 80% e 110% da configuração de 110 V ou 220 V, com classificação de 1,5 A.
Principais Características
Módulo de teste abrangente para proteção de linha de microcomputador de 6–35 kV, correspondendo aos painéis encontrados em alimentadores de distribuição.
Módulo de teste de sincronização para funções de verificação de sincronismo e comparação de fase, com as entradas binárias relacionadas para sinais de tensão e frequência.
Sobreposição harmônica com ordem harmônica 1–20 e uma faixa fundamental de 20–1000 Hz.
Saída auxiliar DC independente de 110 V / 220 V, ajustável 80–110%, classificada em 1,5 A, para circuitos de proteção sem bateria de estação.
Seis canais de tensão e seis de corrente com precisão AC de classe 0,2 para esquemas de alimentadores multifásicos.
Módulo de Revisão de Falhas para reproduzir uma perturbação registrada após o evento.
Oito entradas binárias e quatro pares de saídas, com medição de tempo de 0,1 ms a 9999 s.
Especificações Técnicas
Configuração do canalPadrão
Canais de corrente6, seis fases padrão
Canais de tensão6, seis fases padrão
Faixa de saída de corrente AC30 A por fase, ou 180 A com seis fases em paralelo
Faixa de saída de corrente DC10 A DC por fase
Faixa de saída de tensão AC120 V AC por fase
Faixa de saída de tensão DC160 V DC por fase
Entradas / saídas binárias8 entradas de chave, 4 pares de saídas de chave
Medição de tempo0,1 ms – 9999 s, precisão melhor que 0,1 ms
ParâmetroClassificação
Corrente AC, saída de 6 fases0 – 30 A por fase (rms), precisão classe 0,2
Corrente AC, saída de 3 fases0 – 60 A por fase (rms)
Corrente AC, 6 fases em paralelo0 – 180 A (rms)
Corrente de fase contínua permitida10 A (rms)
Potência máxima de corrente de fase300 VA
Potência máxima de 6 fases em paralelo1000 VA, duração máxima de 10 s
Corrente DC0 – ±10 A por fase, precisão classe 0,5, tensão máxima de carga 20 V
Tensão ACFase 0 – 120 V, linha 0 – 240 V, precisão classe 0,2
Potência de tensão AC80 VA fase / 100 VA linha
Tensão DCFase 0 – ±160 V, linha 0 – ±320 V, precisão classe 0,5
Potência de tensão DC70 VA fase / 140 VA linha
Faixa de frequência fundamental20 – 1000 Hz
Ordem harmônica1 – 20
Entrada de chave, contato seco1 – 20 mA, 24 V
Entrada de chave, contato de potencial0: 0 – +6 V; 1: +11 V – +250 V
Capacidade de saída de chaveDC 220 V / 0,2 A; AC 220 V / 0,5 A
Módulos de Software
Teste AC e Teste DC para relés de corrente, tensão e tempo.
Série de Estados I e II, com até nove estados definidos por teste.
Sobreposição Harmônica e Testes de Alta-Baixa Frequência.
Direção de Potência e Impedância, mais Teste de Sincronização.
Teste Completo de Grupo I e II para esquemas de proteção completos.
Proteção de Distância e Sequência Zero, com Característica de Impedância.
Proteção Diferencial e testes de Harmônicos Diferenciais.
Teste abrangente de proteção de linha de microcomputador de 6–35 kV.
Revisão de Falhas para reproduzir condições de falha registradas.
Antes de Operar
Não desligue a energia enquanto uma saída estiver ativa; o erro de saída resultante pode desarmar a proteção sob teste.
As entradas binárias aceitam contatos secos e contatos energizados até DC 250 V; com um contato energizado, conecte o polo positivo ao terminal comum +KM.
Não bloqueie ou feche as aberturas de ventilação. Coloque a unidade na vertical ou abra as pernas de apoio para que ela fique em um leve ângulo.
Nunca aplique energia AC ou DC externa às tomadas de saída de tensão e corrente.
Em locais de alta interferência ou alta segurança, ligue o cabo de alimentação de três condutores de forma confiável à terra ou use o terminal de aterramento no invólucro.
Se os dados da interface ou os valores inseridos parecerem incorretos, exclua a pasta 'para' no diretório do programa e reinicie; todas as telas retornarão aos valores padrão.
Perguntas Frequentes
P1.O testador cobre painéis de alimentadores de 10 kV e 35 kV?
Sim. Um módulo dedicado cobre o teste abrangente de proteção de linha de microcomputador de 6–35 kV, que é a faixa usada em alimentadores de distribuição.
P2.Ele pode testar verificação de sincronismo e comparação de fase?
O módulo de Teste de Sincronização é fornecido para esse fim, com entradas binárias para os sinais de elevação/redução de tensão e frequência e a saída de fechamento.
P3.E se a bateria da estação ainda não estiver em serviço?
O painel traseiro possui uma saída DC independente de 110 V ou 220 V, ajustável de 80% a 110%, classificada em 1,5 A, que pode fornecer energia à proteção durante o comissionamento.
P4.Como uma perturbação é investigada após um desarme?
O módulo de Revisão de Falhas reproduz as condições de falha registradas através da proteção para que a sequência de operação possa ser verificada em relação ao registro do evento.
P5.O testador é prático para ser transportado em uma planta?
Ele é construído como um invólucro compacto com um amplificador linear integrado e começa a funcionar quando ligado, com o computador de controle conectado via USB.
Verificação de configuração
Informe-nos os níveis de tensão dos alimentadores e as funções de proteção que você comissiona, e confirmaremos o conjunto de módulos e o arranjo da fonte de alimentação DC para o trabalho de campo.
