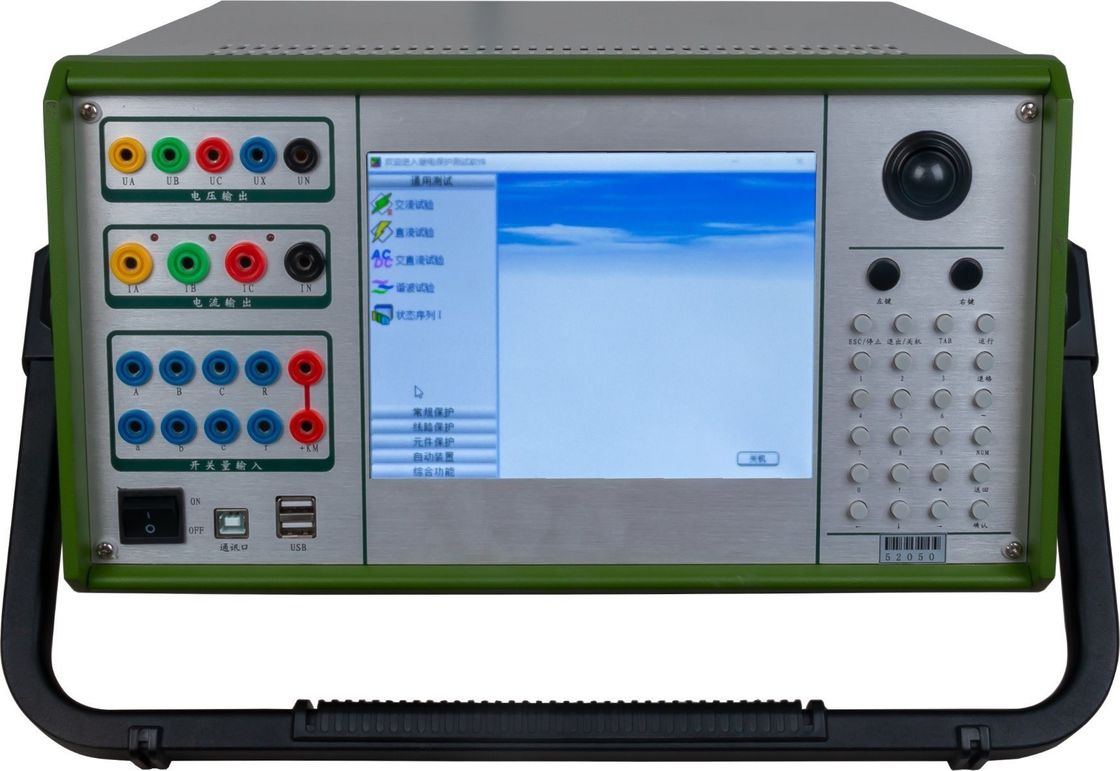

O XHJB610 é um testador abrangente de proteção de relé projetado para ajustar e testar relés de proteção em sistemas de fornecimento de alta e baixa tensão. Um instrumento cobre a calibração de tipos comuns de relés, verificações de circuito secundário, verificações de características de transformador, verificação de valores de ação do mecanismo de desarme de disjuntores e medição dos tempos de abertura e fechamento do disjuntor.
Suas saídas são continuamente ajustáveis: tensão CC de até 350 V, tensão CA de até 380 V, corrente CC de até 10 A e corrente CA de até 100 A, com uma fonte CC selecionável de 24 / 48 / 110 / 220 V para suprimentos de controle de relé estáticos. O instrumento é caracterizado por alta precisão de indicação, função completa, desempenho estável, operação simples e fácil deslocamento entre salas de painéis.
Este testador é escolhido onde os relés de proteção precisam ser comprovados como corretos antes que um alimentador ou transformador seja recolocado em serviço.
| Saída | Classificação |
|---|---|
| Saída de tensão CC | 0 – 350 V / 4 A, continuamente ajustável; capacidade de saída 1000 VA |
| Saída de tensão CA | 0 – 380 V / 1 A, continuamente ajustável; capacidade de saída 400 VA |
| Saída de corrente CC | 0 – 10 A / 24 V, continuamente ajustável; capacidade de saída 240 VA |
| Saída de corrente CA | 0 – 10 A / 40 V e 0 – 100 A / 14 V; capacidade nominal 1000 VA |
| Simulação de subtensão CA | Saída ≤ 260 V, queda de tensão 15 – 100%, para testes de tempo de operação de relés de baixa tensão |
| Saída de tensão CC selecionável | 24 V, 48 V, 110 V, 220 V; 0,4 A em cada configuração, para fonte de controle de relé estático |
| Parâmetro | Valor |
|---|---|
| Modelo | XHJB610 |
| Alimentação de entrada | 220 V ± 10%, 50 Hz ± 1 Hz |
| Temperatura ambiente | -20 °C a +40 °C |
| Umidade ambiente | ≤ 85% |
| Dimensões | 550 × 410 × 340 mm |
| Peso | 40 kg |
| Circuito | Nível de proteção |
|---|---|
| Saídas de tensão CA e CC | Proteção contra sobrecarga de 5 A |
| Saída de tensão constante CC | Proteção contra sobrecarga de 0,5 A |
| Fonte de controle | Proteção contra sobrecarga de 1 A |
| Instrumento completo | Proteção contra sobrecarga de 6 A / 10 A |
O canal de temporização está configurado para os quatro padrões de contato que aparecem nos circuitos de controle de relé e disjuntor:
| Padrão de contato | O que é medido |
|---|---|
| Contato normalmente aberto com fechamento retardado | Tempo de atuação medido após a aplicação da quantidade operacional |
| Contato normalmente fechado com fechamento retardado | Tempo de desativação do contato fechado medido no mesmo princípio |
| Contato normalmente aberto com abertura retardada | Tempo de liberação medido com o contato abrindo em atraso |
| Contato normalmente fechado com abertura retardada | Tempo de liberação do contato fechado medido no mesmo princípio |
