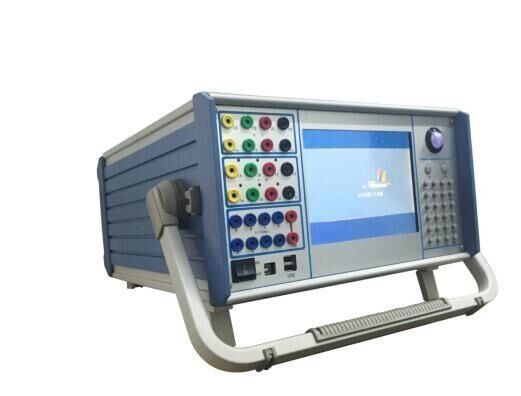

O XHJB666 reúne o conjunto completo de módulos: testes AC e DC, sequências de estado, superposição harmônica, alta-baixa frequência, direção de potência e impedância, sincronização, testes de grupo completo, distância e sequência zero, característica de impedância, proteção diferencial, harmônica diferencial, proteção de linha de 6–35 kV e revisão de falhas. Um instrumento, portanto, cobre os tipos de esquema que uma empresa de serviços é solicitada a testar.
Seis canais de tensão e seis de corrente são gerados por um amplificador linear sob controle DSP, e cada módulo escreve um relatório que pode ser editado e impresso, o que é o que um arquivo de teste de terceiros requer.
Esta configuração é especificada para organizações que testam painéis de proteção de outras pessoas e emitem o relatório.
| Configuração do canal | Padrão |
|---|---|
| Canais de corrente | 6, seis fases padrão |
| Canais de tensão | 6, seis fases padrão |
| Faixa de saída de corrente AC | 30 A por fase, ou 180 A com seis fases em paralelo |
| Faixa de saída de corrente DC | 10 A DC por fase |
| Faixa de saída de tensão AC | 120 V AC por fase |
| Faixa de saída de tensão DC | 160 V DC por fase |
| Entradas / saídas binárias | 8 entradas de chave, 4 pares de saídas de chave |
| Medição de tempo | 0,1 ms – 9999 s, precisão melhor que 0,1 ms |
| Parâmetro | Classificação |
|---|---|
| Corrente AC, saída de 6 fases | 0 – 30 A por fase (rms), precisão classe 0,2 |
| Corrente AC, saída trifásica | 0 – 60 A por fase (rms) |
| Corrente AC, 6 fases em paralelo | 0 – 180 A (rms) |
| Corrente de fase contínua permissível | 10 A (rms) |
| Potência máxima de corrente de fase | 300 VA |
| Potência máxima de 6 fases em paralelo | 1000 VA, duração máxima de 10 s |
| Corrente DC | 0 – ±10 A por fase, precisão classe 0,5, tensão máxima de carga 20 V |
| Tensão AC | Fase 0 – 120 V, linha 0 – 240 V, precisão classe 0,2 |
| Potência de tensão AC | 80 VA fase / 100 VA linha |
| Tensão DC | Fase 0 – ±160 V, linha 0 – ±320 V, precisão classe 0,5 |
| Potência de tensão DC | 70 VA fase / 140 VA linha |
| Faixa de frequência fundamental | 20 – 1000 Hz |
| Ordem harmônica | 1 – 20 |
| Entrada de chave, contato seco | 1 – 20 mA, 24 V |
| Entrada de chave, contato energizado | 0: 0 – +6 V; 1: +11 V – +250 V |
| Capacidade de saída de chave | DC 220 V / 0,2 A; AC 220 V / 0,5 A |
