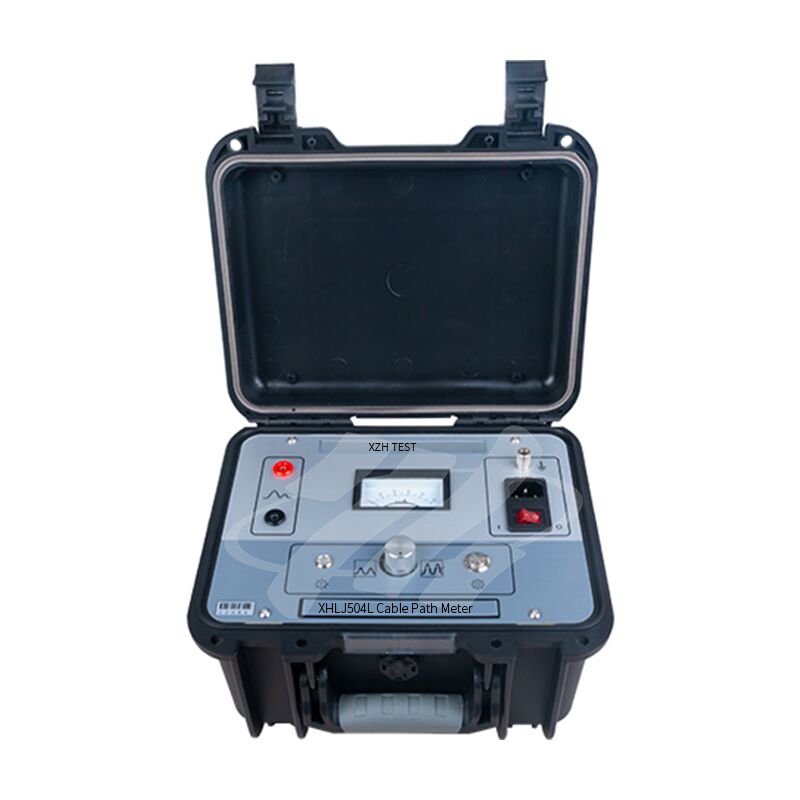

O XHLJ504 rastreador de rota de cabos (localizador de tubos de cabos)é composto por um gerador de sinal de caminho de alta potência (transmissor) e um receptor necessários para detectar caminhos de cabos enterrados.
O princípio básico do medidor de caminho de cabos é usar um gerador de sinal de caminho (ou seja, o host transmissor de sinal do medidor de caminho) para inserir um sinal de pulso de caminho no cabo em teste, gerando assim ondas eletromagnéticas, e então recebê-las com uma sonda, e o receptor amplifica o sinal recebido. Após o processamento, a saída é enviada para o fone de ouvido e o medidor de ponteiro.
Este rastreador de rota de cabos julga o caminho enterrado e a profundidade do cabo de acordo com os picos de som, vales de som e o grau de deflexão do medidor de ponteiro no fone de ouvido.
Multifuncional
O receptor de caminho de cabos é usado em conexão com sondas e fones de ouvido, etc., e pode ser usado como um localizador de falhas de cabos.
Componentes principais
Este localizador de tubos de cabos é composto principalmente por transmissor e receptor, as duas partes são mostradas abaixo.
Parâmetros técnicos
Transmissor
| Sinal de saída |
15kHz intermitente |
| Potência de saída |
100W |
| Corrente de saída |
0～2A |
| Potência de trabalho |
220V (1±10%) 50Hz (1±5%); |
Receptor
| Ampliação |
500.000 vezes |
| Precisão da detecção |
±0,2m |
| Impedância de saída |
350Ω |
| Fonte de alimentação de trabalho |
duas baterias padrão de 9V |
| Corrente de repouso |
<10mA |
Características do produto
1. Usando o princípio de indução eletromagnética tradicional, forte capacidade anti-interferência.
2. Com funções de proteção contra sobrecorrente e curto-circuito, é seguro e confiável.
3. Saída de alta potência, não limitada pelo comprimento do cabo, circuito aberto também pode encontrar um caminho.
4. A saída é ajustável sem etapas, adequada para vários locais de teste, com forte adaptabilidade.
5. Ampliação super forte, a profundidade de detecção é maior que 10 metros.
6. Design de consumo de energia ultrabaixo, a corrente de repouso é inferior a 10mA.
7. O design do medidor analógico, a intensidade e a tendência do sinal são claras à primeira vista.
8. O nível zero pode ser ajustado arbitrariamente, o que é adequado para todos os tipos de cenas fortes e fracas.
No local teste de caminho de cabos --diagrama de indicação
Diagrama de fiação de detecção de rota geral
Diagrama de fiação de detecção de rota de cabo super longo ou quebrado
Diagrama de fiação de detecção de rota especial
Teste a profundidade enterrada do cabo
Ao julgar a profundidade enterrada do cabo, você pode colocar a sonda em um ângulo de 45 graus com o solo na posição do cabo que foi medido, "mover para fora" perpendicular ao caminho. Encontre o ponto de som mais baixo no meio da sonda, então a distância que a sonda se move é a profundidade enterrada do cabo. Para os itens essenciais da operação acima, consulte o diagrama esquemático da colocação da sonda na figura a seguir.
Diagrama esquemático da colocação da sonda
Lista de embalagem
