Para o sistema de energia, o transformador é o equipamento central do sistema, portanto, a operação de longo prazo e confiável do transformador está relacionada à estabilidade e confiabilidade de todo o sistema.
A resistência CC do transformador é um item de teste obrigatório para produtos semiacabados, testes de fábrica de produtos acabados, instalação, testes de entrega e testes preventivos do departamento de energia na fabricação de transformadores. Ele pode detectar efetivamente a seleção de materiais, soldagem, peças de conexão soltas, fios ausentes, fios rompidos, etc. da bobina do transformador. Defeitos e perigos ocultos após a operação. Para atender à necessidade de medição rápida da resistência CC do transformador, nossa empresa utilizou suas próprias vantagens técnicas para desenvolver um testador de resistência CC de transformador.

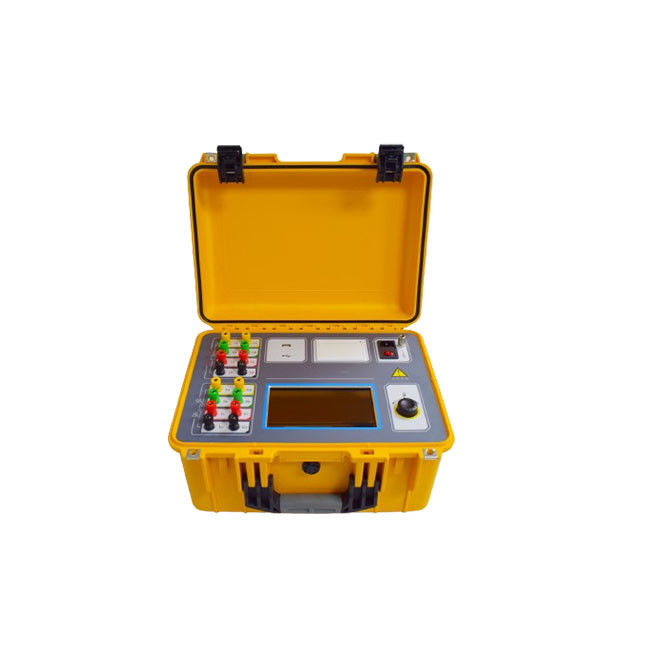

Este instrumento XHZ1320 testador de resistência de enrolamento CC é uma nova geração de testador rápido que integra testes de método de magnetização, testes trifásicos (Yn, Y, △) e funções de desmagnetização. É um equipamento ideal para medir a resistência CC de grandes transformadores de energia. A tela adota uma tela LCD de alta resolução de tela grande em cores verdadeiras com controle de toque e operação de botão giratório, o que é conveniente para uso no local. Possui uma função de prompt de menu em inglês, operação fácil e intuitiva, e todos os itens de teste de resistência direta podem ser concluídos com uma conexão. A velocidade do teste é rápida, a precisão é alta e a faixa de medição é ampla.
|
1. Terminal de alta tensão
Conecte ao bujão do lado de alta tensão do transformador.
|
|
2. Terminal de baixa tensão
Conecte ao bujão do lado de baixa tensão do transformador.
|
|
3. Tela sensível ao toque.
O tamanho da tela é 7,0 polegadas; a resolução é 1024×600.
|
|
4. Botão giratório de um toque:
Todas as funções do instrumento podem ser operadas.
|
|
5. Terminal de aterramento
O instrumento deve ser aterrado de forma confiável. Pode haver tinta ou ferrugem no ponto de aterramento no local, que deve ser removido.
|
|
6. Tecla liga/desliga
Ligue o interruptor de alimentação por cerca de 2 segundos para iniciar.
|
|
7. Impressora
Imprimir resultados do teste.
|
|
8. Interface USB
Uma unidade flash USB externa é usada para armazenar dados de teste; use uma unidade flash USB no formato FAT ou FAT32; durante o processo de armazenamento, é estritamente proibido remover a unidade flash USB.
|
Especificação técnica
| Corrente de saída |
Fase única |
20A,10A,5A,1A,0.1A,10mA,<1mA |
| Trifásico |
10A+10A,5A+5A,1A+1A,0.1A+0.1A |
| Faixa de medição |
Fase única |
20 A nível 0,5mΩ～1 Ω
10 A nível 1,0mΩ～2 Ω
5 A nível 10 mΩ～4 Ω
1 A nível 0,1Ω～20Ω
0,1A nível 2,0Ω～200Ω
10mA nível 50Ω～2kΩ
<1mA faixa 500Ω～25kΩ
|
| Trifásico |
10A + 10A engrenagem 0,5mΩ ~ 0,8 Ω
5 A + 5 A nível 10 mΩ ~ 1,6 Ω
1 A + 1 A nível 0,1 Ω ~ 8,0 Ω
0,1A+0,1A engrenagem 2,0 Ω ~ 80 Ω
|
| Precisão |
±(leitura×0,2%+2 palavras) |
| Fonte de alimentação |
AC220V±10%, 50/60Hz |
| Temperatura de operação |
-10℃～50℃ |
| Umidade relativa |
<90%, sem condensação |
| Volume do instrumento |
400×315×223mm |
| Peso do instrumento |
9kg |
