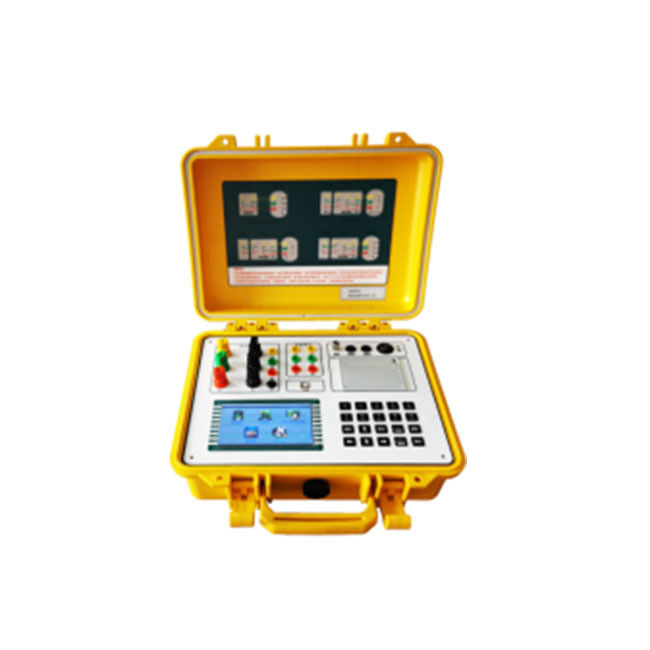

Teste de capacidade do transformador XHTX1318AJis specialized in bad power users evading basic electricity fee and secretly adding capacity problems and is a new-type high precision instrument specially used for the measurement of the transformer capacity and characteristic parameters. Este produto usa LCD colorido de tela larga, tela em inglês, operação de menu simples e rápida, interface homem-máquina é muito amigável.Há uma bateria recarregável incorporada dentro do instrumento e pode funcionar sem fonte de alimentação externaUma bateria totalmente carregada pode medir continuamente mais de 100 conjuntos de transformadores.O instrumento pode fornecer uma potência de ensaio AC de onda senoidal de 50 Hz de precisão trifásica sem a potência de ensaio trifásica externa, o regulador de tensão, regulador de corrente e outros equipamentos auxiliares na medição da capacidade e perda de carga do transformador, melhorando assim muito a eficiência do seu trabalho.

Trata-se de um instrumento de medição multifuncional, que equivale a dois medidores comuns: por exemplo, o verificador de capacidade do transformador ativo e o verificador de parâmetros do transformador.Pode ser utilizado para testar a capacidade do transformador, tipo, corrente sem carga, perda sem carga, perda de carga, tensão de impedância, etc.

Este produto tem muitas vantagens, tais como dimensão pequena, luz, alta precisão, boa estabilidade, operação simples e assim por diante.você pode medir a perda do transformador e capacidade com fiação simples e teste conveniente em apenas um este tipo de instrumento para que a eficiência de trabalho pode ser muito melhorada.

Função

• Podemos medir uma variedade de transformadores de distribuição, a capacidade do transformador de potência em vez da potência extra adicional.

• Combinado com a fonte de energia externa, tensão, equipamento regulador de corrente, etc., pode medir vários parâmetros do transformador, tais como corrente sem carga, perda sem carga, tensão de impedância,perda de carga e assim por diante.

• Teste característico do transformador, a gama de teste é ampla, flexível configurada, somente através da simples ligação ao transformador de corrente e transformador de tensão,O escopo do ensaio pode ser alargado para transformador de potência de alta qualidade.

• Curto-circuito nos terminais dos cabos, design humanizado, com fechadura, fácil de ligar às unidades de transformação.

• Todos os resultados são automaticamente realizados correção relevante. Você só precisa inserir os parâmetros relacionados (como temperatura, coeficientes de ajuste de carga, etc),então o instrumento pode calibrar automaticamente tais como correção de deformidade de forma de onda, correcção de temperatura, correcção de tensão não nominal, correcção de corrente nominal, para que a precisão seja muito maior

• A tensão máxima é de até 750V e a corrente máxima é de até 100A com circuito de protecção, quando se faz o teste característico do transformador.Não se preocupe com a precisão e com os danos do instrumento devido à mudança correta.

• A gama de tensão e corrente pode ser muito flexível e fácil de expandir conectando o CT externo ou VT

• Possui ecrã grande, ecrã LCD de alto brilho, menu e dicas de operação em inglês, interface homem-máquina amigável e ampla tolerância à temperatura, ecrã LCD de tipo brilho ajustável,que pode adaptar-se às diferentes temperaturas.

• A impressora sensível ao calor está instalada no interior do instrumento, podendo imprimir facilmente no local.

Definição e termos do ensaio de transformadores

O teste de capacidade e características do transformador é um teste profissional.É necessário utilizar termos uniformes para descrever e definir estas características e processos em estudo.

1.Toque

No transformador com enrolamento de torneira, cada torneira neste enrolamento representa um número fixo de voltas de enrolamento neste torneiro,que significa também uma relação de número de voltas fixos de enrolamento entre este enrolamento de torneira e outro enrolamento constante

2.PrincipalToque

O toque corresponde aos parâmetros de transformação.

Atenção: os dados de perda de carga/não-carga e de corrente sem-carga são os dados do transformador sob a torneira principal (exceto para outras torneiras designadas)

3.Toque em cargaMudança

É o dispositivo utilizado para alterar a posição do enrolamento da torneira do transformador sob a operação com excitação ou sob carga.

4.Sem excitação.ToqueMudança

É o dispositivo utilizado para alterar a posição da bobina do transformador em funcionamento sem carga ou sem excitação.

5.Perda sem carga (comumente conhecida como: perda de ferro, ferronúcleoperdas)

Quando a tensão nominal (voltagem de captação) sob a frequência nominal é aplicada ao terminal de um enrolamento e o circuito dos outros enrolamentos estão abertos, neste caso, a potência ativa consumida é de perda de carga zero.

6.Corrente sem carga

Quando a tensão nominal (tensão de captação) sob a frequência nominal é aplicada ao terminal de um enrolamento e ao circuito aberto de outros enrolamentos, é o valor da média da corrente.

Nota 1: Para transformadores trifásicos, é a média da corrente dos terminais trifásicos.

Nota 2: Em geral, utilizar a percentagem da corrente nominal para a exibição.

7.Perda de carga (perda de curto-circuito/perda de cobre)

num par de enrolamentos, quando a corrente nominal atravessa o terminal da linha e faz curto-circuito do outro enrolamento sob a frequência nominal e a temperatura de referência,neste caso,A potência ativa consumida é chamada de perda de cargaAo mesmo tempo, outro enrolamento, se houver, por favor, faça o circuito abrir.

Nota1: Para o transformador de enrolamento duplo, existe apenas um par de enrolamentos e um valor de perda de carga.

Para um transformador de múltiplos enrolamentos, existem vários pares e valores de perda de carga, a perda total de carga deve corresponder à perda de carga da combinação de enrolamento designada.

Nota2: Quando as capacidades nominais forem diferentes para dois enrolamentos numa combinação de enrolamentos ((ou carteira de enrolamentos),A perda de carga deve basear-se no valor de corrente nominal dos enrolamentos com a capacidade nominal mínima, e deve designar a capacidade de referência.

• Perda total

A soma das perdas de não carga e das perdas de carga

• Impedância de curto-circuito

Em geral, a impedância de curto-circuito é o valor de impedância de um par de enrolamentos sob a frequência nominal e a temperatura de referência,a impedância de série equivalente num enrolamento de um par de enrolamentos entre os terminais deste enrolamento é

Para descobrir o valor, o terminal da outra bobina precisa de curto-circuito.

Nota 1: No caso dos transformadores com enrolamentos de enrolamento, a impedância de curto-circuito deve ser a de enrolamento designada, se não houver instruções especiais, significa a de enrolamento principal.significa o valor de impedância de uma única fase se o circuito estiver em ligação estelar equivalente..

Nota 2: Pode ser representada utilizando um valor relativo não direcional, que significa que o valor da fração Z do valor de impedância de referência Zref no mesmo enrolamento de um par de enrolamentos é o seguinte:

A fórmula é adequada para o transformador trifásico e monofásico.
U ∆ Voltagem de Z e Zref em enrolamentos (voltagem nominal ou de descarga)
Sr  Valor de base da capacidade nominal.

The relative value is equal to the ratio between the applied voltage and rated voltage (tapped voltage) when operator wants to get the corresponding rated current (tapped current) in short circuit testEsta tensão também é chamada de tensão de curto-circuito deste par de enrolamentos.

Parâmetros técnicos
Faixa de saída da bateria incorporada
Voltagem: 0V10V
Corrente: 0 ′ 10A
Intervalo de entrada do ensaio de característicasfonte de energia

Voltagem: 0~750V

Corrente: 0 ‰ 100 A

Precisão do ensaio

Voltagem, corrente: ± 0,2%
Potência: ±0,5% ((CosΦ>0,1), ±1,0% ((0).02

Temperatura de funcionamento: -20°C ≈ +60°C

Requisito do carregador
Alimentação elétrica AC160V265V
Saída do adaptador 12,6 V 1000 mA

Isolamento
(1) Resistência de isolamento entre capacidade, tensão, corrente e gabinete ≥ 100 MΩ
(2) suportar a frequência de potência de 2 kV (valor efetivo)
energia de entrada e gabinete da máquina, o tempo de ensaio é de 1 minuto.

Volume: 32 cm × 25 cm × 12 cm
Peso: 2,5 kg

Diagrama do painel de operação
O painel de operação é como a figura 1 : incluindo impressora, LCD, teclado, o buraco de fiação de teste de capacidade, post de ligação de teste característico e interface de comunicação.

Menu principal
Após abrir o interruptor de alimentação, entrar automaticamente na interface do menu principal (ver Figura 2) O menu principal inclui: "Transf. power ", "No - perda de carga", "Pérdida de carga", "Data Browser","Configurações do sistema" cinco itens. Você pode usar a tecla "↑", "↓", para selecionar a função necessária e clicar em "OK" para entrar.

Ao mesmo tempo, o instrumento, de acordo com o chip de relógio interno do sistema, pode exibir com precisão a hora atual.
