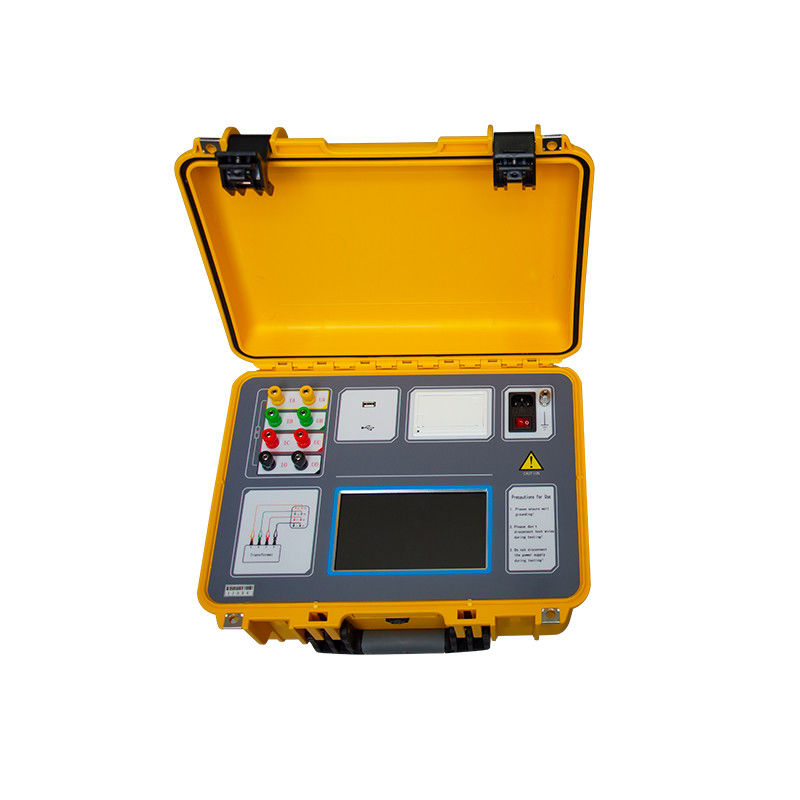

Testador de resistência de enrolamento DC de transformador monofásico e trifásico XZH TEST 20A
Descrição
Para o sistema de energia, o transformador é o equipamento central do sistema, portanto, a operação a longo prazo e confiável do transformador está relacionada à estabilidade e confiabilidade de todo o sistema.
A resistência DC do transformador é um item obrigatório para testes de produtos semiacabados, testes de fábrica de produtos acabados, instalação, testes de entrega e testes preventivos do departamento de energia na fabricação de transformadores. Ele pode detectar efetivamente a seleção de materiais, soldagem, conexões soltas, fios faltando, fios quebrados, etc. da bobina do transformador. Defeitos e perigos ocultos após a operação. Para atender à necessidade de medição rápida da resistência DC do transformador, nossa empresa utilizou suas próprias vantagens técnicas para desenvolver um testador de resistência DC de transformador. Este instrumento é uma nova geração de testador rápido que integra teste trifásico (Yn, Y, △) e função de desmagnetização. É um dispositivo ideal para medir a resistência DC de transformadores de alta potência. A tela adota tela industrial de alta resolução em cores verdadeiras, operação totalmente tátil, função de prompt de menu em chinês, operação simples e intuitiva, velocidade de teste rápida, alta precisão e ampla faixa.
Introdução do painel
|
Conecte ao bucha do lado de alta tensão do transformador.
|
- Diagrama de fiação de teste
|
- Tela sensível ao toque capacitiva.
Tamanho da tela 7,0 polegadas; resolução 1024×600.
|
|
|
|
O instrumento deve ser aterrado de forma confiável. Pode haver tinta ou ferrugem no ponto de aterramento no local, que deve ser removido.
|
|
Ligue o interruptor de alimentação por cerca de 2 segundos para iniciar.
|
|
Imprimir resultados de teste.
|
|
Uma unidade flash USB externa é usada para armazenar dados de teste; use uma unidade flash USB no formato FAT ou FAT32; durante o processo de armazenamento, é estritamente proibido remover a unidade flash USB.
|
Especificação técnica
| Corrente de saída |
Monofásico |
20A, 10A, 5A, 1A, 0,1A |
| Trifásico |
10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A |
| Faixa de medição |
Monofásico |
Nível de 20 A 0,5mΩ ~ 1 Ω
Nível de 10 A 1,0mΩ ~ 2 Ω
Nível de 5 A 10 mΩ ~ 4 Ω
Nível de 1 A 0,1Ω ~ 20Ω
Nível de 0,1A 2,0Ω ~ 200Ω
|
| Trifásico |
Engrenagem de 10A + 10A 0,5mΩ ~ 0,8 Ω
Nível de 5 A + 5 A 10 mΩ ~ 1,6 Ω
Nível de 1 A + 1 A 0,1 Ω ~ 8,0 Ω
Engrenagem de 0,1A+0,1A 2,0 Ω ~ 80 Ω
|
| Precisão |
±(leitura×0,2%+2 palavras) |
| Fonte de alimentação |
AC220V±10%, 50/60Hz |
| Temperatura de operação |
-10℃ ~ 50℃ |
| Umidade relativa |
<90%, sem condensação |
