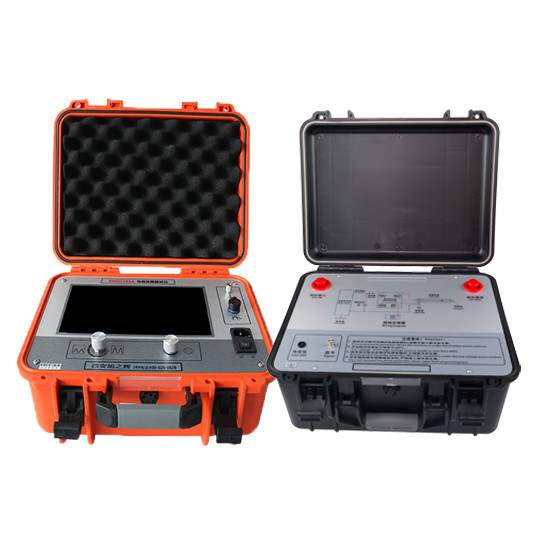

O Localizador de Falhas de Cabos XHGG502A é um instrumento de nível profissional construído em torno de um computador industrial tudo-em-um com tela sensível ao toque TFT colorida de 10,1 polegadas, com uma interface de operação simples para testes interativos homem-máquina. Combinando tecnologias eletrônicas e de computação modernas com circuitos integrados e componentes de grau industrial, ele realiza filtragem de sinal, aquisição, processamento de dados, exibição gráfica e análise gráfica para completar a medição da velocidade da onda do cabo, teste de comprimento do cabo e teste de distância de falha do cabo. Uma bateria de lítio de alta capacidade embutida e um chassi protetor com classificação IP54 ou superior garantem desempenho estável, confiável e fácil de usar em condições de campo no local.
Escopo de Aplicação
O XHGG502A é projetado especificamente para localizar e analisar falhas em cabos de baixa resistência, curto-circuito, circuito aberto e circuito rompido, e em falhas de fuga de alta resistência e de flashover de alta resistência, em cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados de várias seções transversais e meios. Ele abrange cabos de baixa tensão (6kV e abaixo), cabos de média e alta tensão (6kV a 35kV) e cabos de alta tensão (66kV e acima), com papel impregnado de óleo, papel não gotejante, polietileno reticulado (XLPE) e outros isolamentos de borracha ou plástico, e tipos estruturais blindados e não blindados.
Onde uma falha de flashover de alta resistência não pode ser quebrada apenas pelo método de pulso de baixa tensão, o XHGG502A é usado em conjunto com o acoplador de pulso dedicado de 35kV DC e o método de múltiplos pulsos para obter um eco de falha claro e analisável, tornando-o bem adequado para falhas difíceis e de alta resistência que testadores comuns lutam para identificar.
Principais Características
Tela sensível ao toque TFT colorida de 10,1 polegadas.
Sistema embarcado para exibição e operação segura, estável e simples.
Testa a velocidade da onda do cabo, o comprimento do cabo e a distância da falha.
Amostragem contínua totalmente automática com captura de forma de onda em tempo real para resultados oportunos e precisos.
Configuração automática da faixa de teste e análise automática de forma de onda para exibir a distância de teste.
Modos de operação por toque e botões codificados para controle simples, rápido e confiável.
Método de pulso de baixa tensão, método de flashover de alta tensão e método de múltiplos pulsos (8 vezes) com exibição de forma de onda suave e fácil de interpretar.
Método de múltiplos pulsos usado em conjunto com o acoplador de pulso para exibir 8 conjuntos de formas de onda de alta e baixa tensão para fácil comparação, teste automático de distância e medição de distância manual.
Processamento de dados poderoso para gerenciamento e arquivamento convenientes de arquivos de forma de onda.
Armazenamento massivo de formas de onda: mais de 8.000 registros de pulso de baixa tensão e flashover de alta tensão e mais de 250 registros de múltiplos pulsos, com exportação USB para software de PC para gerenciamento e análise.
Retroiluminação LED de ultra-alto brilho atingindo 280 nits com resolução de 1024×600, adequada para ambientes de luz solar direta.
Bateria de lítio de alta capacidade embutida com carregamento rápido, permitindo testes onde não há energia da rede elétrica disponível.
Chassi protetor com classificação mínima IP54.
Parâmetros Técnicos
| Parâmetro |
Especificação |
| Frequência de amostragem |
1MHz - 400MHz |
| Amplitude do pulso de baixa tensão |
300V ± 15% |
| Faixa de medição de distância |
≥ 120km |
| Faixa de teste |
100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km |
| Largura do pulso |
0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS |
| Resolução mínima |
0.07m |
| Zona cega de teste |
≤ 10m |
| Erro de medição |
≤ ± (0,5% × L + 1m), onde L é o comprimento do cabo |
| Fonte de alimentação |
AC110V - 240V recarregável, 50Hz/60Hz; bateria de lítio embutida de 11,1V; tempo de carregamento aprox. 2 horas, tempo de trabalho mais de 5 horas |
| Tensão de suportabilidade do acoplador de pulso |
35kV DC |
| Condições de operação |
Temperatura -20℃ a +65℃, umidade relativa 90%, pressão atmosférica 750±30mmHg |
Princípio de Funcionamento e Métodos de Teste
O instrumento adota o método de onda viajante como seu princípio de teste principal e suporta três métodos de teste comprovados em campo.
Método de pulso de baixa tensão - adequado para falhas de baixa resistência, curto-circuito e circuito aberto que podem ser medidas diretamente, usando a linha de saída Q única para conectar o testador ao cabo sob teste.
Método de flashover de alta tensão - usa o amostrador para receber o sinal refletido no terra de amostragem para falhas de flashover de alta resistência que não podem ser testadas diretamente.
Método de múltiplos pulsos - usado com o acoplador de pulso para exibir 8 conjuntos de formas de onda de alta e baixa tensão em uma tela para comparação, teste de distância fácil e leitura precisa da distância da falha.
Perguntas Frequentes
Q1. Quanto tempo leva para carregar a bateria e quanto tempo o instrumento pode funcionar?
A bateria de lítio embutida de 11,1V é carregada através da tomada de energia. Cerca de 1 hora de carregamento fornece aproximadamente 2,5 horas de espera, cerca de 2 horas carregam totalmente a bateria do zero, e uma carga completa suporta mais de 5 horas de tempo de trabalho.
Q2. O instrumento pode ser alimentado por AC 220V para testes de flashover de alta tensão ou método de múltiplos pulsos?
Não. Quando apenas o método de pulso de baixa tensão é usado, o instrumento pode ser alimentado por AC 220V. Conectar a AC 220V para o método de flashover de alta tensão ou testes de amostragem do método de múltiplos pulsos é estritamente proibido, e a amostragem também é proibida enquanto o instrumento está carregando.
Q3. Como os cabos de alta tensão do acoplador de pulso devem ser conectados?
Ao conectar os cabos de alta tensão A e B do acoplador, os cabos só podem ser conectados e desconectados. Girá-los ou torcê-los é estritamente proibido.
Q4. Em uma falha de alta resistência, a forma de onda amostrada não mostra oscilação óbvia e a distância medida sempre é igual ao comprimento total do cabo. O que devo fazer?
Isso geralmente significa que o ponto de falha não foi quebrado, portanto, nenhuma descarga de arco de ruptura ocorre e a distância da falha não pode ser medida. Aumente a alta tensão de impulso do gerador de alta tensão o máximo possível enquanto monitora a forma de onda registrada pelo instrumento, até que um eco de falha relativamente padrão apareça.
Q5. Que serviço pós-venda é fornecido?
O instrumento tem garantia de um ano a partir da data de compra para problemas de qualidade do produto, juntamente com manutenção e serviço técnico vitalícios. Se alguma anormalidade ou mau funcionamento for encontrado, entre em contato com o revendedor ou nossa empresa para que possamos providenciar a solução mais conveniente e eficaz. Danos causados por erro humano invalidam a garantia do instrumento.
