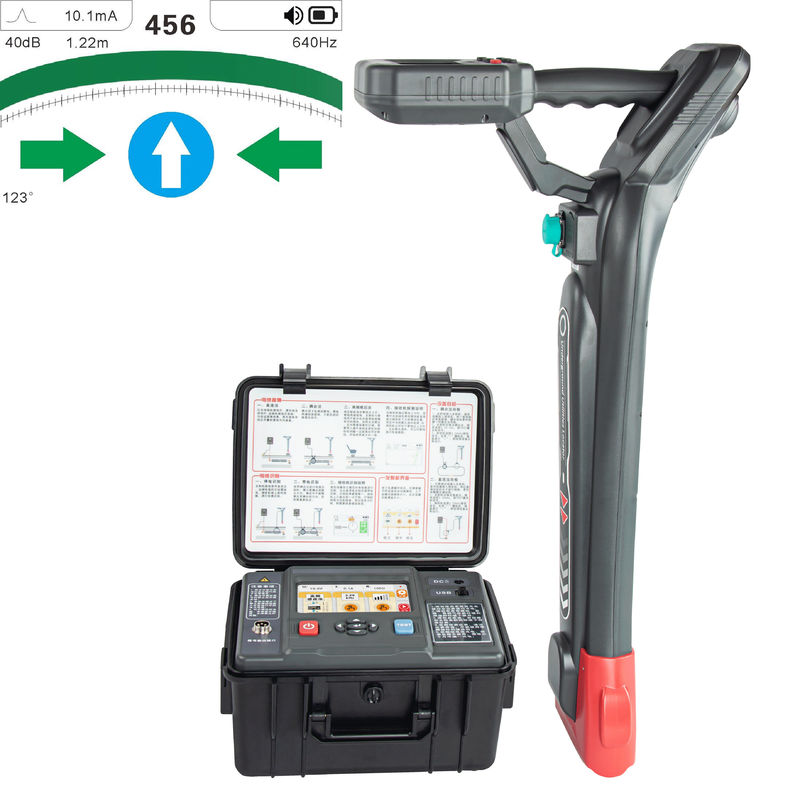

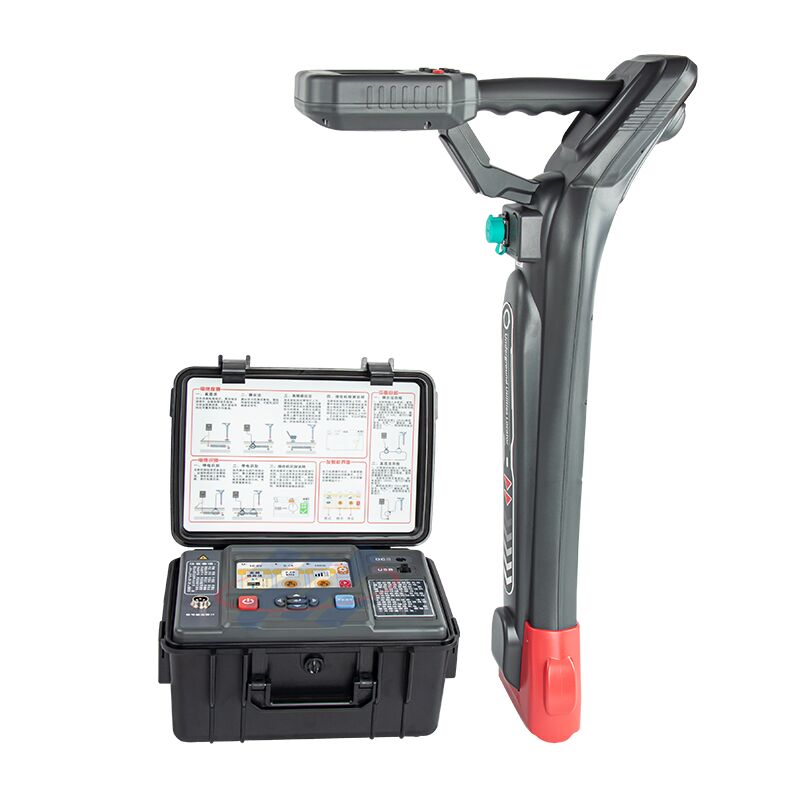

Descrição do produto:
O detector inteligente de cabos e tubulações, também conhecido como testador de tubulações ou testador de percurso, é um instrumento de detecção de percurso com forte desempenho abrangente. Possui múltiplas funções comoModo de detecção de tubulações,
um receptor, Modo de detecção de tubulaçõesquadro em A (opcional).O detector inteligente de cabos e tubulações
pode ser usado para detecção de percurso, censo de tubulações e medição de profundidade de tubulações metálicas e cabos subterrâneos em ambiente sem vala. O instrumento utiliza uma variedade de tecnologias de filtragem, possui capacidade anti-interferência, pode localizar e medir a profundidade com precisão, e é adequado para a detecção e patrulha de várias tubulações metálicas subterrâneas, gerenciamento e manutenção de tubulações, planejamento e construção municipal, fornecimento de energia e outros departamentos. É um dos instrumentos necessários para unidades de manutenção de tubulações. Esta função é realizada pela cooperação de um transmissor de sinal, um receptor, uma braçadeira de transmissão de sinal e um cabo de teste de conexão.Dados técnicos:Transmissor:
Função
Modos de transmissão de sinal multifrequência
| quadro em A |
Bateria de lítio recarregável de alta capacidade de 10,8V |
| função opcional) |
Método de conexão direta, método de acoplamento, método de induçãoFrequências de detecção ativa: 640Hz |
| 640Hz, 1,28kHz, 2,56kHz, 3,20kHz, 4,09kHz, 8,19kHz, 10,2kHz, 32,7kHz, |
65,6kHz, 81,9kHz, 197kHz |
Modo de saída |
Identificação automática, identificação automática de acordo com diferentes acessórios
Potência de saída |
| Máx. 15W, 9 |
níveis |
| ajustáveis |
impedânciaFunção de proteção e casamento de impedância em tempo real totalmente automático Tensão de saída direta |
| Máx. 150Vpp |
Proteção de circuito |
| Com proteção contra sobrecarga e curto-circuito |
cristal líquidoTela colorida LCD de 5 |
| polegadas |
toque |
| Interface de conexão |
Tamanho do instrumentoAproximadamente φ200mm (diâmetro maior pode ser personalizado conforme necessário altura) |
| abaixo |
de 80% |
| Detecção de tubulações (rastreamento de posição de cabo, exibição de direção, medição de profundidade, medição de corrente), identificação de cabo, localização de falhas com quadro em A (função opcional) |
fonte de alimentaçãoBateria de lítio recarregável de alta capacidade de 8,4VMétodo de entrada |
Bobina receptora embutida, pinça flexível,
quadro em A |
( |
| função opcional) |
Frequência de recepçãoFrequências de detecção ativa: 640Hz |
| , |
1,28kHz , 2,56kHz , |
3,20kHz |
, Modo de detecção de tubulações, Modo de detecção de tubulações, Modo de detecção de tubulaçõesFrequência de detecção passiva de frequência de energia: 50Hz, 60Hz, Modo de detecção de tubulaçõesBanda de frequência de detecção passiva de RF: frequências centrais são Modo de detecção de tubulações197kHzModo de detecção de tubulaçõesMétodo de pico amplo, método de pico estreito, método de vale
Exibição de detecção de tubulaçõesModo de posicionamento clássico, modo de cruzeiro de fio, modo de medição de distorção de sinal
Faixa de detecção de tubulaçõesMétodo de conexão direta: Geralmente, o comprimento do cabo pode atingir 0~20 |
| quilômetros, o que é determinado principalmente pela resistência do solo, resistência do cabo e |
profundidade de enterramento do cabo. |
| Método de acoplamento: Geralmente, o comprimento do cabo pode atingir |
0~10 |
quilômetros, o que é determinado principalmente pela resistência do solo, resistência do cabo e |
profundidade de enterramento do cabo.(principalmente determinado pela resistência de aterramento e resistência do cabo)Profundidade de medição de tubulações0-20m
Profundidade e CorrenteExibição em tempo real da profundidade do cabo e do valor da correnteProfundidade de medição de tubulações0-20m
Precisão da profundidade Precisão de posicionamento de posição plana: Posição do eixo central do cabo ou tubulação alvo:±5% ( |
| profundidade de enterramento |
0-3m) -10% ( |
| profundidade de enterramento |
3m- |
20m) |
Dicas de Verdadeiro ou FalsoElimina a interferência de cabos adjacentes. Ao medir cabos adjacentes, a medição de cabos adjacentes pode ser distinguida com base nas diferentes intensidades de sinal e fases de corrente medidas retornadas pelos cabos adjacentes. Durante o processo de rastreamento de cabos, observe a tabela de fases. O disco e o ponteiro apontam para distinguir o cabo testado dos cabos adjacentesInstruções de somTom FM que varia com a intensidade do sinalExibição anti-interferência |
Verde: Sem interferência |
Verde: Bom (resultados são confiáveis )
Vermelho: Interferência severa (resultados não são confiáveis |
| ) |
Capacidade anti-interferência |
| A banda de frequência de recepção extremamente estreita e o método de processamento digital exclusivo podem suprimir totalmente a interferência de frequência de energia e harmônicos de cabos e tubulações em funcionamento próximos. |
Distância de interferência
Ao usar o método de acoplamento e o método de indução, o transmissor gerará interferência em uma curta distância. A distância de interferência está relacionada à potência de transmissão e frequência. Quanto maior a potência e a frequência, mais forte a interferência.A distância mínima na qual um receptor não é perturbado por um transmissor geralmente requer determinação experimental:
Detecção de tubulações: Método de acoplamento AC2000V/rms ( |
além |
de 5m , método de indução pode confirmar ausência de interferência além de 20m |
Identificação de cabo: Método de acoplamento |
pode confirmar ausência de interferência além
de 2~5m
Identificação de caboIdentificação metodo:flexívelidentificação inteligente de pinça; número de |
cabos que podem |
ser calibrados: 1 a 20 ;Valor de calibração: A corrente percentual do sinal recebido e do sinal transmitido está entre 75% e 135% do valor de calibração, o que é uma das condições para identificação bem-sucedida; Direcionalidade: A braçadeira de transmissão, a braçadeira de recepção e o sinal de carga devem estar na mesma direção, o que é uma das condições para identificação bem-sucedida.Faixa de detecção de identificação de cabo Método de conexão direta: pode identificar sinais com resistência de loop de 0Ω~8kΩ (geralmente pode atingir comprimento de cabo de
0~20 quilômetros, principalmente determinado pela resistência do solo e resistência do cabo)
Método de acoplamento: pode identificar sinais com resistência de loop de |
0Ω a 1kΩ |
; (geralmente pode atingir comprimento de cabo de 0~ 6cm(principalmente determinado pela resistência de aterramento e resistência do cabo)cristal líquido
Tela colorida LCD de 4,3 polegadas (tela de alto brilho), visível sob luz solartoque
Sim, toque capacitivo |
| Interface de conexão |
Porta USB Tipo-C, soquete de aviaçãoDiâmetro interno da bobina φ200mm (diâmetro maior pode ser personalizado conforme necessário )Temperatura e umidade de trabalho-10℃~40℃; |
| abaixo |
de 80% |
| UR |
Temperatura e umidade de armazenamento-10℃~50℃; ≤95%UR, |
| sem condensação |
Resistência à pressãoAC2000V/rms ( |
| antes das extremidades frontal e traseira da carcaça) |
Adequado para regulamentos de segurança IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, grau de poluição |
| 2 |
|
| |
|
|
|
