Descrição do produto:
O XHDD503C pinpointer de falha de cabo usa o princípio de sincronização acústico-magnética de pick-up de vibração e indução eletromagnética para determinar a localização específica do ponto de falha do cabo.Com a ajuda de um gerador de pulsos de alta tensãoOs fenômenos físicos como ondas de vibração,Ondas sonoras e ondas eletromagnéticas geradas pelo flash sobre a descarga do ponto de falha são coletadas pela sonda dedicada do instrumento de posicionamentoDepois de processamento inteligente pelo host, a distância de falha e o som de falha de saída são exibidos.Isso é..., a tarefa de posicionamento preciso do ponto de falha do cabo "diretamente acima do cabo, dentro do alcance de medição" está concluída.
XHDD503C cable fault pinpointer is suitable for low-resistance, short-circuit, open-circuit, and broken-wire faults of various power cables, coaxial cables,e cabos e fios de baixa tensão com diferentes níveis de tensão, diferentes secções transversais, e diferentes meios, bem como fugas e flash sobre falhas de alta resistência.
Características:
1LCD de 5 polegadas com alta luminosidade, para garantir visibilidade ao sol.
2Adotar tecnologia de posicionamento sincrono acústico e magnético para calcular automaticamente a diferença de tempo acústico e magnético.
3O valor de ganho e o valor de gatilho do sinal acústico e do sinal magnético são ajustados manualmente para se adaptarem a vários pontos fixos ambientais.
4Com tecnologia de redução de ruído de fundo, você pode escolher uma variedade de métodos de filtragem.
5Com funções de redução de ruído de fundo BNR e de redução de ruído mudo.
6Com indicação de desvio de trajeto.
7Equipado com sensor de sinal de isolamento físico multi-camadas, grau IP65 impermeável.
8Bateria de lítio de grande capacidade, tempo de espera ultra longo, equipada com carregador rápido.
9Pequeno e leve, fácil de operar, interface humano-máquina simples.
Interface instroduction:
A interface de operação inclui uma área de exibição de forma de onda e uma área de ajuste de parâmetros.
1/2: Magnetic field trigger setting/magnetic field gain setting (Configuração de ganho de campo magnético)
3/4: Sound trigger setting/sound gain setting (Configuração de ganho de som)
5: Indicação da sonda
6Filter mode setting: configuração de modo de filtro
7Mudar a configuração:
8BNR setting:
9Configuração de volume:
10Display de potência
11Indicação de caminho:
13- Um sinal eletromagnético.
14Força do campo magnético.
Parâmetros técnicos:
Ancho de banda do canal de som
I All-pass: 100Hz~1600Hz.
Passagem baixa: 100Hz~300Hz.
I Alto passo: 160 Hz~1600 Hz.
Banda de transmissão: 200 Hz ~ 600 Hz.
Canal Ajuste:8 níveis de som, magnético e tensão.
Saída sonora:Ganho: 16 níveis (0-112 dB), Impedância: 350Ω
Faixa de detecção:0.00-99.99ms, 75mV-75V
Precisão de detecção:Posicionamento: ≤ 0,1 m; Caminho: ≤ 0,5 m
Fornecimento de energia de funcionamento:4*18650 bateria de lítio normal.
Tempo de espera:mais de 8 horas
Temperatura ambiente:-25-65°C; Umidade relativa: ≤90%
Dimensões do volume:428L × 350W × 230H
Peso total:7 kg
Aplicações:
Com uma quantidade mínima de encomenda de 1 unidade e condições de pagamento de T/T, os clientes podem facilmente adquirir este produto para melhorar as suas capacidades de detecção de falhas no cabo.O XZH TEST garante uma capacidade de abastecimento de 500 unidades por mês, com um prazo de entrega rápido de 15 dias úteis. O produto é embalado com segurança em embalagens de madeira para transporte seguro.
Com um preço de EXW 1750, o XHDD503C Cable Fault Locator utiliza o método inovador de detecção de sincronização acústica-magnética, tornando-se uma ferramenta versátil para testes de distância de falha de cabo.Ele se enquadra na categoria de produtos de localização de falhas de cabo, oferecendo uma precisão incomparável na localização de falhas no cabo.
O dispositivo possui um tempo de uso de mais de 8 horas com uma única carga, permitindo que os usuários realizem testes contínuos sem interrupções.o ganho de sinal e a intensidade do campo magnético são ajustáveis de 0 a 7, proporcionando aos utilizadores configurações personalizáveis para uma detecção eficiente de falhas.
Com um peso de 6,7 kg, este instrumento de detecção de falhas de cabo da XZH TEST é leve e portátil, tornando-o ideal para trabalhos de campo e cenários de teste no local.distribuição de energia, ou aplicações industriais, o XHDD503C oferece desempenho confiável e resultados precisos na identificação de falhas de cabo.

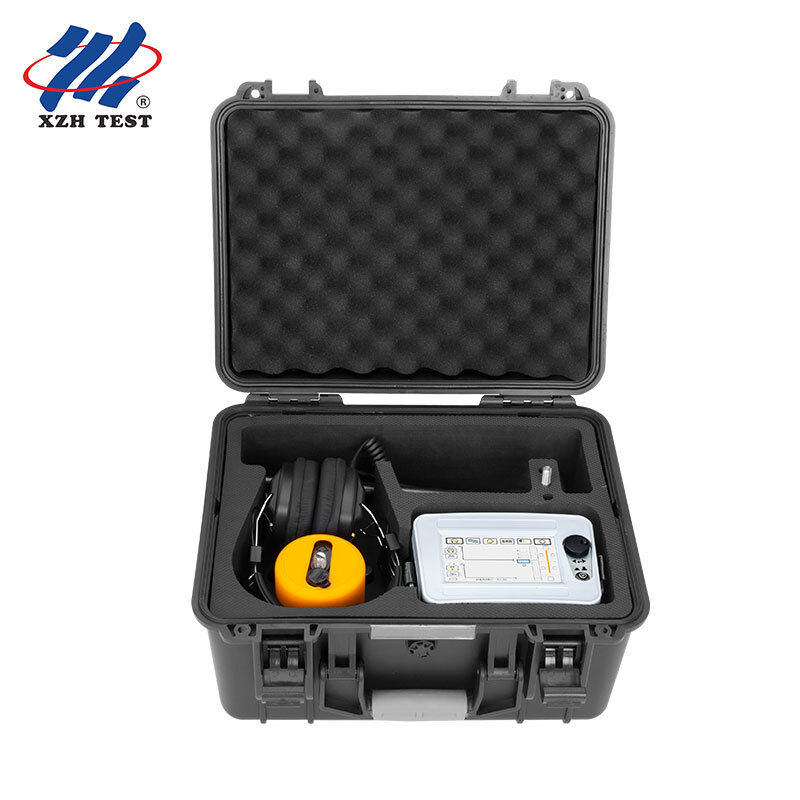

Lista de embalagens
Apoio e Serviços:
Embalagem e transporte:
Embalagem do produto e transporte para o localizador de falhas do cabo TDR:
O localizador de falhas do cabo TDR é cuidadosamente embalado para garantir a entrega segura aos nossos clientes.Cada unidade é colocada em uma caixa de papelão resistente com um rótulo apropriado para facilitar a identificação.
Para o transporte, fazemos parceria com serviços de correio confiáveis para entregar o TDR Cable Fault Locator à sua porta.Nossa equipe garante que o produto é enviado prontamente e rastreado durante toda a sua viagem para garantir a entrega oportuna e segura.
Perguntas frequentes:
P: Qual é a marca deste localizador de falhas de cabo?
R: A marca é XZH TEST.
P: Qual é o número de modelo deste localizador de falhas de cabo?
R: O número do modelo é XHDD503C.
P: Onde está o local de origem deste localizador de falhas de cabo?
A: O local de origem é Shaanxi.
P: Quais são os termos de pagamento para a compra deste localizador de falhas de cabo?
R: Os termos de pagamento são T/T.
P: Quais são os detalhes da embalagem deste localizador de falhas de cabo?
R: As informações relativas à embalagem incluem embalagens de madeira.
