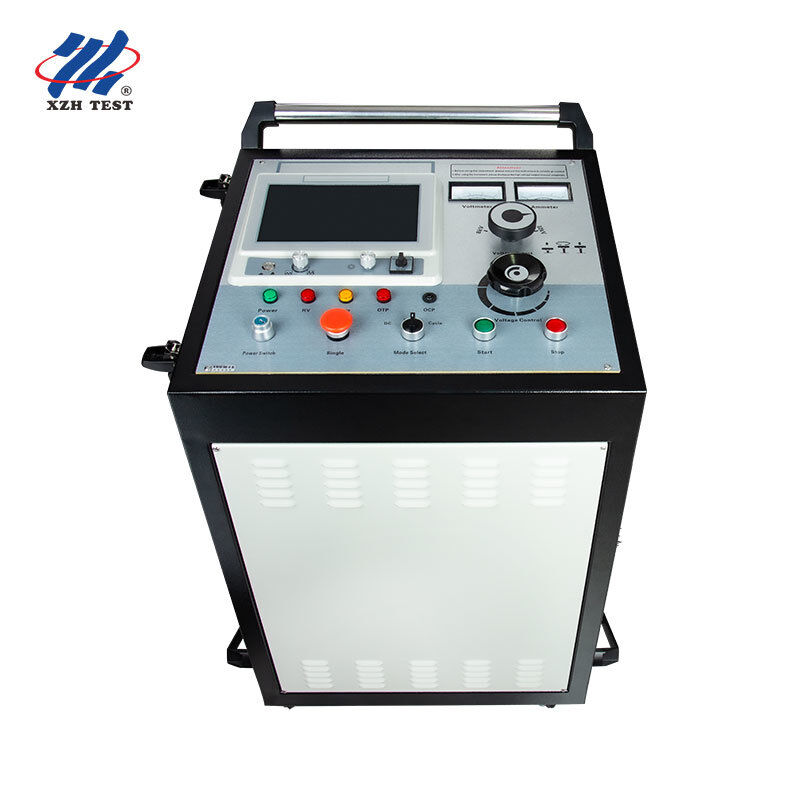

Detecção de falhas em cabos de baixa tensão | 2048J 32kV Sistema Integrado de Teste de Falhas em Cabos para Diagnóstico de Cabos de Energia Subterrâneos | XHHV535-4TSB

P: Como funciona um gerador de surto de alta tensão na detecção de falhas em cabos?

O gerador de surto descarrega um pulso de alta energia no cabo defeituoso, criando um arco de alta tensão controlado no ponto de falha. Este arco produz um sinal acústico (som alto de batida detectável por microfones de solo) e um pulso eletromagnético (detectável por um receptor indutivo). Ao combinar os tempos de chegada dos sinais acústico e eletromagnético, os operadores podem localizar o ponto exato da falha com precisão - uma técnica conhecida como sincronização acústico-magnética.

P: Qual faixa de tensão devo selecionar para diferentes tipos de cabos?

A seleção de tensão segue a tensão operacional nominal do cabo como uma diretriz geral. Para cabos de baixa tensão (até 1kV), use a faixa de 8kV ou 12kV. Para cabos de distribuição de média tensão (6-15kV), a faixa de 16kV é apropriada. Para cabos de transmissão de alta tensão (35kV e acima), use a faixa de 32kV. Consulte sempre as especificações de tensão máxima de teste do fabricante do cabo e garanta que todas as distâncias de segurança sejam mantidas durante a operação de alta tensão.

P: Quais precauções de segurança devem ser observadas durante a operação do gerador de surto?

O teste com gerador de surto de alta tensão requer protocolos de segurança rigorosos. Sempre verifique se o cabo está totalmente desenergizado e isolado de todas as fontes de energia antes da conexão. Estabeleça um perímetro de segurança mínimo de 5 metros ao redor da zona de teste com sinais de advertência. Todo o pessoal deve usar EPI apropriado, incluindo vestuário com classificação de arco, luvas isolantes de alta tensão e sapatos dielétricos. Os recursos de segurança integrados - descarga automática ao desligar, parada de emergência e intertravamento de tensão zero - fornecem camadas adicionais de proteção, mas nunca devem substituir os procedimentos de segurança adequados.

P: Qual é a vantagem de múltiplos níveis de energia (Joules) nesta unidade?

Diferentes níveis de energia servem a diferentes propósitos de diagnóstico. Configurações de baixa energia (por exemplo, 864J-1024J) são ideais para confirmação inicial de falhas e localização de falhas de alta resistência, onde energia excessiva poderia piorar o dano do cabo. Energia média (1225J-2048J) fornece força de sinal acústico ideal para a maioria dos diagnósticos de falhas de rotina. Alta energia (2450J+) é reservada para cabos muito longos, cenários de enterro profundo ou falhas de alta impedância que exigem geração de arco mais forte para produzir uma assinatura acústica detectável. A seleção de três níveis permite que os operadores correspondam a saída de energia às condições de campo.

P: Qual garantia e suporte estão incluídos com este gerador de surto?

Garantia padrão de 12 meses contra defeitos de fabricação com suporte técnico vitalício. Certificado CE e ISO 9001:2015. Cada unidade inclui o gerador de surto, cabo de saída HV, cabo de aterramento, haste de descarga, manual do usuário e uma solução de transporte protetora. Instalação no local, comissionamento e treinamento de segurança do operador estão disponíveis mediante solicitação. Peças de reposição, incluindo gaps de descarga, capacitores e diodos HV, são mantidas em estoque para substituição rápida.
