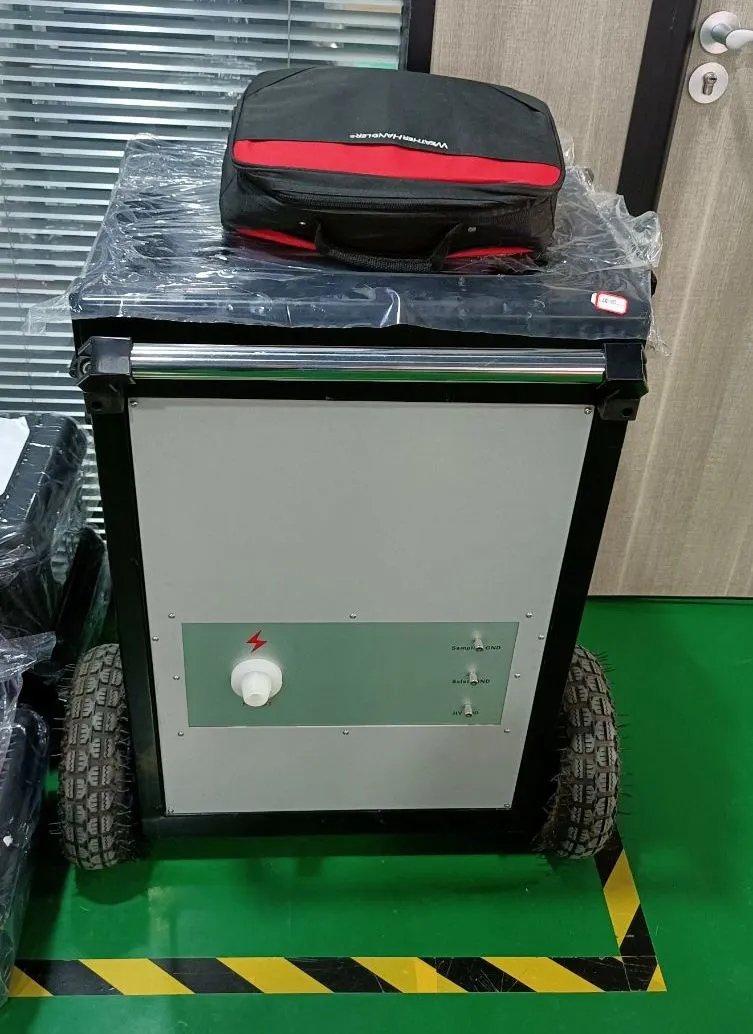

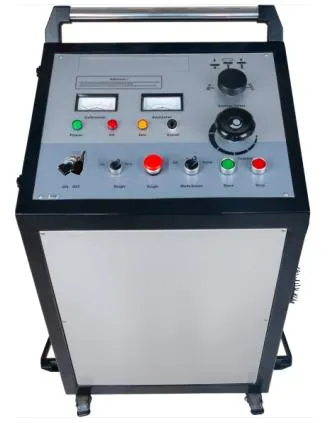

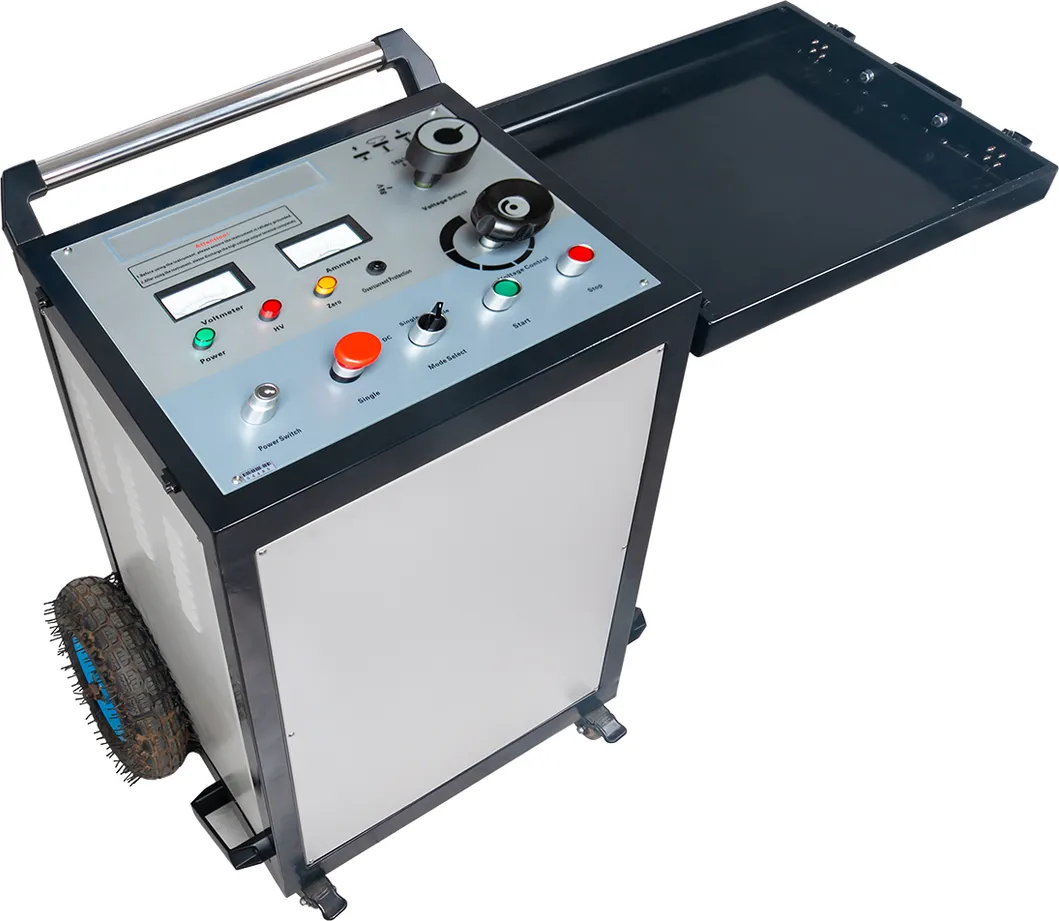

Gerador de surto de alta tensão montado em carrinho de três velocidades 2048J para diagnóstico de falhas de cabo de precisão

P: Como um gerador de surto de alta tensão funciona na detecção de falhas em cabos?

O gerador de surto descarrega um pulso de alta energia no cabo defeituoso, criando um arco de alta tensão controlado no ponto de falha. Este arco produz um sinal acústico (som de batida alta detectável por microfones de solo) e um pulso eletromagnético (detectável por um receptor indutivo). Ao combinar os tempos de chegada dos sinais acústicos e eletromagnéticos, os operadores podem localizar o ponto exato da falha com precisão — uma técnica conhecida como sincronização acústico-magnética.

P: Qual faixa de tensão devo selecionar para diferentes tipos de cabos?

A seleção de tensão segue a tensão nominal de operação do cabo como uma diretriz geral. Para cabos de baixa tensão (até 1kV), use a faixa de 8kV ou 12kV. Para cabos de distribuição de média tensão (6-15kV), a faixa de 16kV é apropriada. Para cabos de transmissão de alta tensão (35kV e acima), use a faixa de 32kV. Consulte sempre as especificações de tensão máxima de teste do fabricante do cabo e garanta que todas as distâncias de segurança sejam mantidas durante a operação de alta tensão.

P: Quais precauções de segurança devem ser observadas durante a operação do gerador de surto?

Testes com gerador de surto de alta tensão exigem protocolos de segurança rigorosos. Sempre verifique se o cabo está completamente desenergizado e isolado de todas as fontes de energia antes da conexão. Estabeleça um perímetro de segurança mínimo de 5 metros ao redor da zona de teste com sinais de advertência. Todo o pessoal deve usar EPI apropriado, incluindo vestuário resistente a arco, luvas isolantes de alta tensão e sapatos dielétricos. Os recursos de segurança integrados — descarga automática ao desligar, parada de emergência e intertravamento de tensão zero — fornecem camadas adicionais de proteção, mas nunca devem substituir os procedimentos de segurança adequados.

P: Qual é a vantagem de múltiplos níveis de energia (Joules) nesta unidade?

Diferentes níveis de energia servem a diferentes propósitos de diagnóstico. Configurações de baixa energia (por exemplo, 864J–1024J) são ideais para confirmação inicial de falhas e localização de falhas de alta resistência onde energia excessiva poderia piorar o dano do cabo. Média energia (1225J–2048J) fornece força de sinal acústico ideal para a maioria dos diagnósticos de falhas de rotina. Alta energia (2450J+) é reservada para cabos muito longos, cenários de enterro profundo ou falhas de alta impedância que exigem geração de arco mais forte para produzir uma assinatura acústica detectável. A seleção de três níveis permite que os operadores correspondam a saída de energia às condições de campo.

P: Qual garantia e suporte estão incluídos com este gerador de surto?

Garantia padrão de 12 meses contra defeitos de fabricação com suporte técnico vitalício. Certificado CE e ISO 9001:2015. Cada unidade inclui o gerador de surto, cabo de saída HV, cabo de aterramento, haste de descarga, manual do usuário e um carrinho resistente com rodízios com trava para transporte seguro. Instalação no local, comissionamento e treinamento de segurança do operador estão disponíveis mediante solicitação. Peças de reposição, incluindo lacunas de descarga, capacitores e diodos HV, são mantidas em estoque para substituição rápida.
