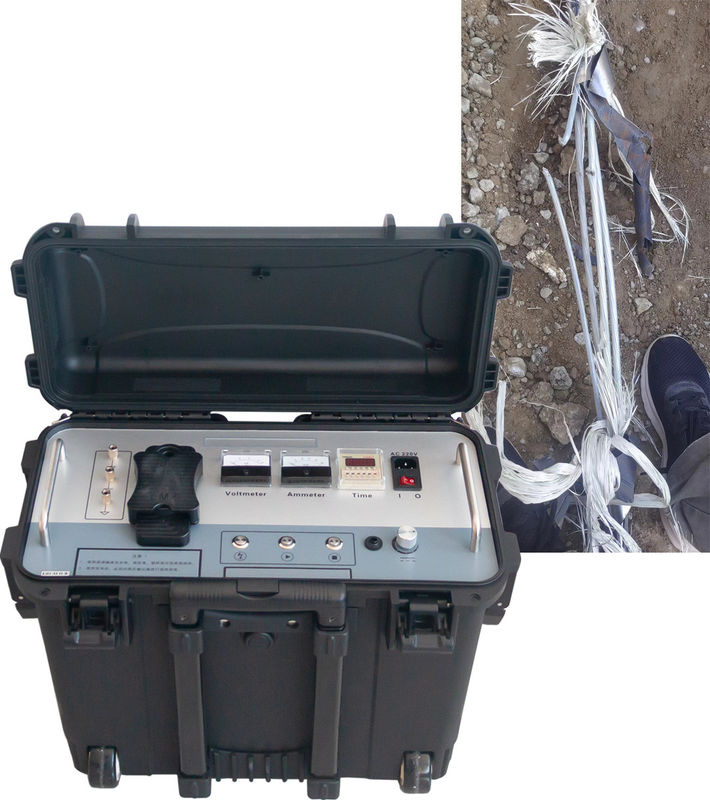

25kg 1225J Gerador de ondas de alta tensão de corrente contínua portátil para detecção de falhas de cabos subterrâneos XHHV535-2L

O XHHV535-2L é um gerador de surto de alta tensão DC ultra-leve e portátil, fornecendo 1225J de energia de descarga a até 35kV para localização de falhas em cabos de energia subterrâneos e testes de suportabilidade DC. Com apenas 25kg, é a unidade mais leve da série XHHV535 — tornando-o a escolha ideal para engenheiros de campo que priorizam máxima portabilidade sem sacrificar a capacidade.

Integrando uma fonte de alta tensão DC, capacitor de armazenamento de energia de 2µF e um gap de bola de descarga de alta tensão em um único chassi compacto, o XHHV535-2L substitui completamente transformadores de teste tradicionais, caixas de operação e capacitores de armazenamento de energia de pulso que pesam mais de 100 quilogramas combinados. Seu design de saída à prova de curto-circuito permite que a saída de alta tensão seja diretamente aterrada enquanto continua a operação normal — verdadeiramente indestrutível por impulso. Totalmente em conformidade com 0~35kV (padrão 0~32kV)Tensão de Queima0~32kV.

• Proteção automática contra sobrecorrente, sobretensão e sobretemperaturaProteção contra
• sobrecorrenteTensão de Queima: a saída de alta tensão pode ser diretamente aterrada e continuar funcionandoMedidores ponteiro duplos de 1.5 nível
• para corrente e tensão — monitoramento intuitivo em tempo real do ciclo de descarga completoMedição de tensão no lado de alta tensão
• para precisão em tempo realProteção de partida zero
• : potenciômetro retorna a zero para operação seguraDesign exclusivo de medição de alta tensão: o voltímetro indica
• a tensão do capacitor em tempo real mesmo em estado parado
• Intervalos de descarga ajustáveis para sincronização acústico-magnética durante a localização de falhas
• Em conformidade com DL/T846-2016 e
• DL/T474-2017Parâmetros Técnicos
• Alta Tensão de Impacto0~35kV (padrão 0~32kV)Tensão de Queima0~32kV

equipes de manutenção de concessionárias que precisam de um gerador de surto portátil para uma pessoa que possa ser transportado entre locais sem levantar equipamentos. Com apenas 25kg, ele é adequado para transporte por um único operador para cofres confinados, poços de visita e subestações remotas. Ideal para localização de falhas em cabos de distribuição de baixa tensão, testes de comissionamento de novas instalações de cabos e programas de manutenção preventiva agendada onde a implantação rápida e a pegada logística mínima são críticas.▎Perguntas FrequentesP: Como funciona um gerador de surto de alta tensão na detecção de falhas em cabos?O gerador de surto descarrega um pulso de alta energia no cabo defeituoso, criando um arco de alta tensão controlado no ponto de falha. Este arco produz um sinal acústico (som de batida alta detectável por microfones de solo) e um pulso eletromagnético (detectável por um receptor indutivo). Ao combinar os tempos de chegada dos sinais acústico e eletromagnético, os operadores podem localizar o ponto exato da falha com precisão — uma técnica conhecida como sincronização acústico-magnética.P: Qual faixa de tensão devo selecionar para diferentes tipos de cabos?A seleção de tensão segue a tensão operacional nominal do cabo como uma diretriz geral. Para cabos de baixa tensão (até 1kV), use a faixa de 8kV ou 12kV. Para cabos de distribuição de média tensão (6-15kV), a faixa de 16kV é apropriada. Para cabos de transmissão de alta tensão (35kV e acima), use a faixa de 32kV. Consulte sempre as especificações máximas de tensão de teste do fabricante do cabo e garanta que todas as distâncias de segurança sejam mantidas durante a operação de alta tensão.
