Diagnóstico preciso de falhas internas do transformador Teste de deformação de enrolamento

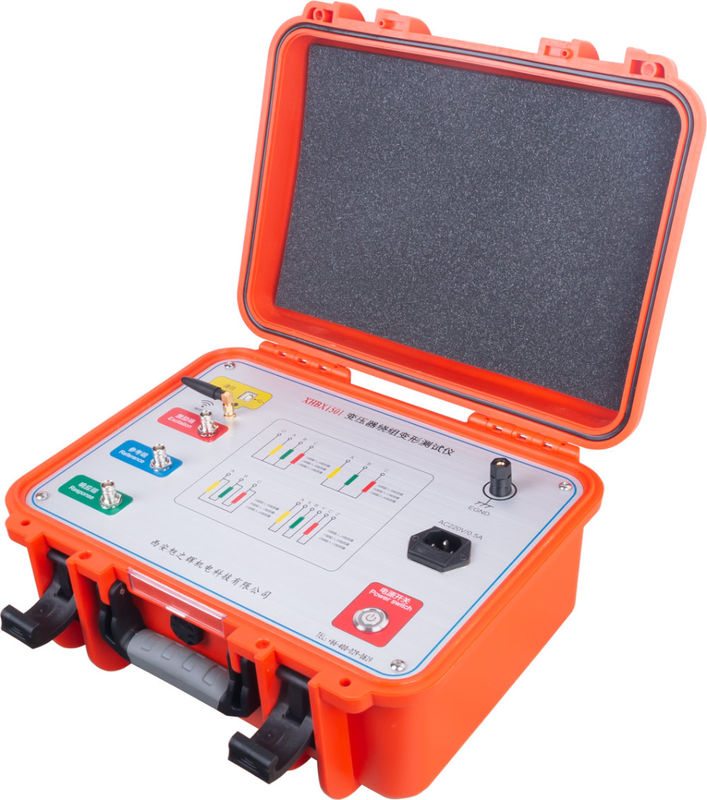

O testador de deformação de enrolamento de transformador XHBX1501 (método de resposta de frequência) é usado para testar transformadores de potência de 6KV e acima e outros transformadores de propósito especial.

O testador de deformação de enrolamento de transformador XHBX1501 usa o método de análise de resposta de frequência para medir a deformação do enrolamento do transformador de acordo com o padrão da indústria de energia nacional DL/T911-2004. Ele detecta as características de resposta de amplitude-frequência de cada enrolamento do transformador e compara os resultados da detecção vertical ou horizontalmente. O grau de alteração na característica de resposta de amplitude-frequência determina a deformação que pode ocorrer no enrolamento do transformador.

O testador de deformação de enrolamento de transformador XHBX1501 (método de resposta de frequência) consiste em uma parte de medição e uma parte de software de análise. A parte de medição é uma caixa preta composta por geração de sinal e medição de sinal. A parte de análise é concluída por um computador portátil, e a parte de medição é conectada ao computador portátil via USB ou rede.

• Adota controle usa microprocessador de alta velocidade e alta integração.
• Comunicação porta USB entre laptop e instrumento.
• Porta Bluetooth sem fio (opcional) para comunicação entre laptop e instrumento.
• O movimento de hardware adota a tecnologia de varredura de frequência digital de alta velocidade DDS (EUA), que pode diagnosticar com precisão falhas como torção, abaulamento, deslocamento, inclinação, deformação de curto-circuito entre espiras e curto-circuito de contato fase-fase.
• Amostragem A/D de alta velocidade e canal duplo de 16 bits (teste de campo para alterar o comutador, a curva de forma de onda tem uma mudança clara).
• A amplitude de saída do sinal é ajustada por software, o pico de amplitude máxima é de ± 10V.
• O computador analisará automaticamente os resultados do teste e gerará documentos eletrônicos (Word)
• O instrumento possui as funções de medição de frequência de varredura linear e sistema de medição dupla de frequência de varredura segmentada, que é compatível com os dois modos de medição de gênero técnico domésticos atuais.
• A característica de amplitude-frequência está em conformidade com os indicadores técnicos nacionais do testador de característica de amplitude-frequência. O eixo das abscissas (frequência) tem dois tipos de indexação linear e indexação logarítmica. Portanto, a curva impressa pode ser uma curva de indexação linear ou uma curva de indexação logarítmica, e o usuário pode selecionar de acordo com as necessidades reais.
• Sistema automático de análise de dados para dados de detecção,
  • Comparação horizontal de similaridades de enrolamento entre as fases A, B e C,
  • Os resultados da análise são:
    • consistência é muito boa
    • boa consistência
    • consistência ruim
    • consistência é muito ruim,
  • Comparação longitudinal A-A, B-B, C-C usa os dados originais e os dados atuais na mesma fase para comparar a deformação do enrolamento,
  • Os resultados da análise são:
    • enrolamento normal
    • deformação leve
    • deformação moderada
    • deformação severa
• Pode gerar automaticamente documentos eletrônicos Word para salvar e imprimir.
• O instrumento atende plenamente aos requisitos técnicos do padrão de energia DL/T911-2004 "Método de Análise de Resposta de Frequência para Deformação de Enrolamento de Transformadores de Potência."

Curva de magnitude de baixa tensão - frequência

Curva de magnitude de alta tensão - frequência
