Visão geral do produto
Este testador de falha de cabo é um instrumento especial para medir e analisar o estado de falha e distância de falha de cabos de energia.aquisição, processamento de dados e análise gráfica para completar a medição da velocidade do cabo, teste de comprimento do cabo, teste de distância de falha do cabo e teste de resistência.
É adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de alimentação, cabos coaxiais, cabos de luz de rua e fios enterrados de vários materiais e secções transversais,bem como fugas e falhas de flashover de alta resistênciaOs seus parâmetros técnicos satisfazem os requisitos das especificações de calibração DL/T 849.1 e JJF1042 para os testadores de falhas de cabos.
Características do produto

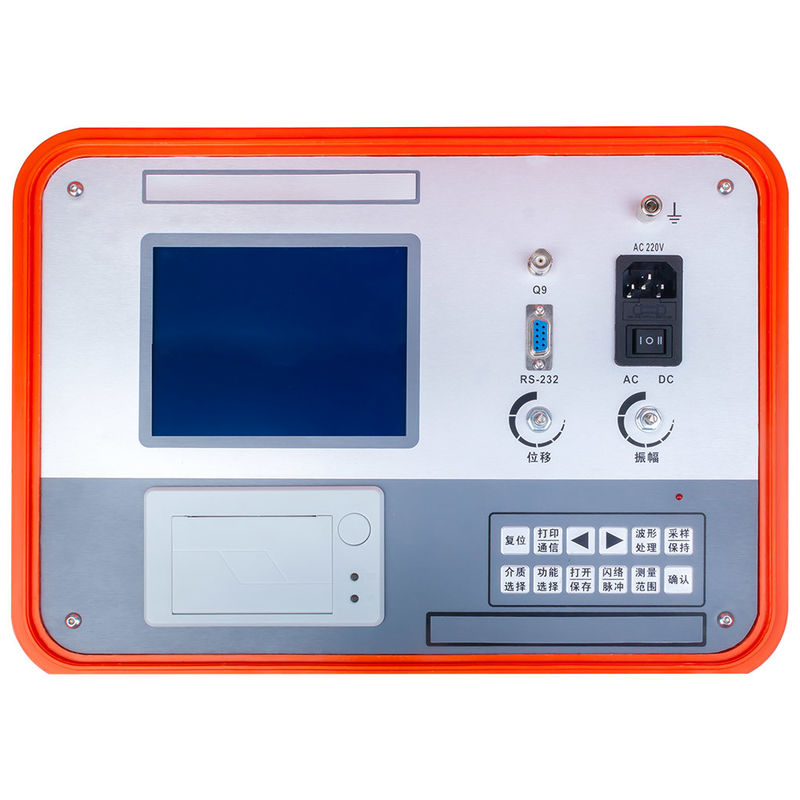

Ecrã bicolor de 5,7 polegadas de grau industrial para exibição clara de forma de onda.
Controle centralizado de um único chip com comando por botão e forte capacidade anti-interferência.
Medição de distância, medição de velocidade e medição de resistência num único instrumento.
Micro-impressora integrada com o hospedeiro para imprimir formas de onda de ensaio e relatórios de ensaio a qualquer momento.
Amostragem contínua totalmente automática para captura atempada e precisa da forma de onda.
Suporta tanto o método de amostragem por pulso de baixa tensão como o método de amostragem flash-over.
Bateria de lítio de grande capacidade para uma operação de campo conveniente.
Fornecido com um invólucro de proteção não inferior a IP54.
Parâmetros técnicos
| Parâmetro |
Especificações |
| Frequência de amostragem |
100 MHz |
| Amplitude do pulso de baixa tensão |
35 V |
| Largura do pulso |
0.2uS / 2uS |
| Resolução mínima |
1.0m |
| Área cega de ensaio |
≤ 35 m |
| Faixa de variação |
≥ 32 km |
| Erro de medição |
≤±(0,5% × L+1m), L é o comprimento do cabo |
| Interface de comunicação |
RS232 |
| Modo de alimentação |
Carregamento AC110V240V, 50Hz/60Hz |
| Bateria incorporada |
Bateria de lítio de 5200 mAh |
| Condições de trabalho |
-20°C + 65°C, umidade relativa ≤ 90% |
Como ele identifica uma falha
Método de pulso de baixa tensão
Para falhas de baixa resistência, curto-circuito e circuito aberto, um pulso é enviado pelo cabo; a polaridade do eco refletido indica um curto-circuito de um circuito aberto,e o tempo de eco dá a distância de falha.
Método de flash-over de alta tensão
Para fugas e flashover falhas de alta resistência o método de pulso não pode ver. flash direto e impulso-flash modos descarregar o ponto de falha para criar uma onda refletida detectável e localizar a falha.
TDR Reflectometria de domínio temporal
Medir a velocidade de propagação e o comprimento total do cabo primeiro, formando a referência que converte o tempo de eco em uma distância de falha precisa.
Aplicações-alvo e utilizadores ideais
Este teste de falha de cabo é construído para as equipes que precisam localizar uma falha de cabo de forma rápida e precisa.
Equipas de operação de cabos de redes eléctricas urbanas e de reparação de emergência
Pre-localizar a distância de falha dos cabos XLPE de média tensão e cabos isolados em papel rapidamente, reduzindo o tempo de interrupção durante as reparações urgentes de cabos da cidade.
Contratante de instalação e ensaios de entrega de cabos
Verificar o comprimento, a velocidade de propagação e a condição de isolamento dos cabos LV e MV recém-estabelecidos antes da energização e da entrega do projecto.
Serviços de iluminação pública e manutenção de fios enterrados
Encontre falhas de circuito aberto e curto-circuito em cabos de luz de rua e fios enterrados diretamente sem uma escavação laboriosa.
Equipas de distribuição de energia para instalações industriais e campus
Diagnóstico de alimentadores defeituosos e cabos de energia enterrados dentro de fábricas, edifícios comerciais e campi para restaurar o abastecimento rapidamente.
Fabricantes de cabos e laboratórios de ensaio de terceiros
Provar e verificar o comprimento do cabo e a distância de falha durante os ensaios de aceitação na fábrica e a inspeção independente.
Unidades de manutenção de energia ferroviária, de metrô e de aeroportos
Pre-localização de falhas de cabos rápidos para infraestruturas críticas em que o tempo de inatividade afete diretamente as operações e a segurança.
Perguntas Frequentes
Q1. Que tipos de falhas de cabo este testador pode localizar?
Falhas de baixa resistência, de curto-circuito, de circuito aberto e de desconexão, além de fugas e falhas de flashover de alta resistência, em cabos de alimentação, cabos coaxial, cabos de luz de rua e fios enterrados.
Q2. Qual é o intervalo e a precisão de medição?
O intervalo é igual ou superior a 32 km, a resolução mínima é de 1,0 m e o erro de medição não é superior a ± 0,5% × L + 1 m, onde L é o comprimento do cabo.
P3. Como ele lida com falhas de alta resistência que um método de pulso não pode ver?
It uses the high-voltage flash-over method (direct flash and impulse flash) so that leaky and flashover high-resistance faults generate a reflected signal the tester captures to calculate the fault distance.
P4. Pode funcionar no local sem energia da rede e pode imprimir resultados?
Sim, uma bateria de lítio de 5200 mAh alimenta o trabalho de campo, e a micro-impressora integrada imprime as formas de onda e os relatórios no local.
Q5. Que garantia e suporte pós-venda são fornecidos?
O instrumento é garantido gratuitamente em caso de problemas de qualidade no prazo de um ano a contar da compra, com manutenção e serviço técnico ao longo da vida.
