Visão Geral do Produto

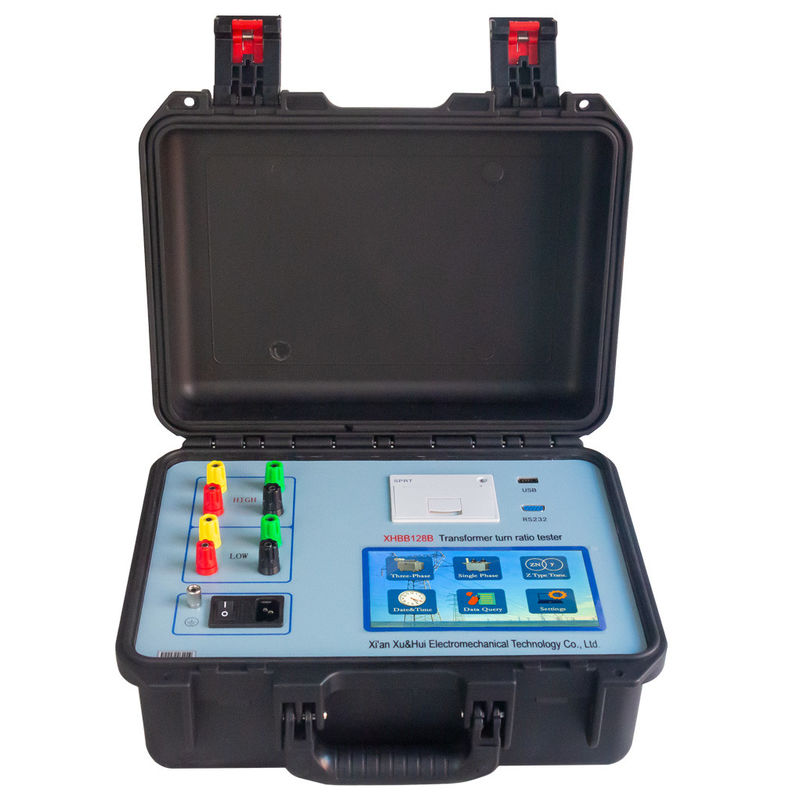

XHBB128B — Testador de Relação de Espiras de Transformador Trifásico
Faixa de 0,9–10000 • Precisão de ±0,1% • Identificação Automática de Grupo 0–11
O XHBB128B é um testador profissional de relação de espiras de transformador trifásico projetado para comissionamento, testes de produção e manutenção preventiva de transformadores de potência. Ele mede a relação de espiras ou a relação de tensão de transformadores em operação para verificar a correção do enrolamento, a condição do comutador de derivações, a detecção de curto-circuito entre espiras e a compatibilidade de operação paralela. Ao contrário das pontes de relação monofásicas tradicionais com leituras analógicas não intuitivas, o XHBB128B emprega uma fonte de alimentação inversora de precisão trifásica que oferece medições rápidas e de alta precisão em uma ampla faixa de 0,9–10000. O instrumento identifica automaticamente os grupos de fiação do transformador (0–11), suporta até 99 posições de derivação, incluindo configurações de derivação assimétricas, e fornece uma solução de diagnóstico abrangente em conformidade com os regulamentos de teste preventivo do Ministério de Energia Elétrica.
Principais Recursos
Fonte de Alimentação Inversora de Precisão Trifásica: Substitui a energia da rede monofásica por uma fonte inversora trifásica de precisão, eliminando a interferência harmônica da rede para medições consistentemente precisas, mesmo ao operar com energia de gerador.
Identificação Automática de Grupo de Fiação: Identifica automaticamente os grupos de conexão de transformador 0–11 com saída trifásica, medindo simultaneamente os ângulos entre fases para uma análise completa da configuração do enrolamento.
Ampla Compatibilidade de Transformadores: Suporta transformadores tipo Z, retificadores, de aterramento, fornos elétricos, de deslocamento de fase, de balanceamento e outros tipos especializados de transformadores com os parâmetros de medição mais abrangentes disponíveis.
Até 99 Posições de Derivação: Após a entrada dos parâmetros nominais, o instrumento calcula automaticamente os valores de relação, percentagens de erro e posições precisas do comutador de derivações — incluindo configurações de derivação assimétricas onde a posição do contato da derivação não pode ser determinada apenas pela medição de tensão simples.

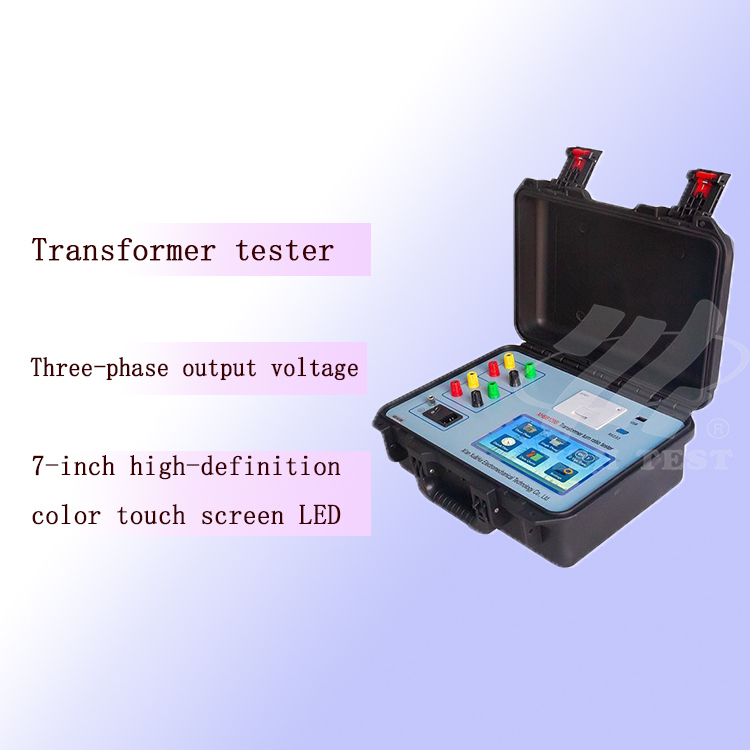

Tela Sensível ao Toque HD de 7 Polegadas: LCD colorido de alta definição com display modular e prompts intuitivos passo a passo elimina a necessidade de manuais durante a operação de campo.
Proteções Abrangentes de Segurança: Proteção embutida contra conexão reversa de alta/baixa tensão, proteção contra curto-circuito entre espiras, proteção contra operação incorreta do comutador de derivações e proteção contra curto-circuito total de saída para máxima estabilidade do instrumento.
Saída de Dados Multi-Interface: Impressora térmica integrada, interface de unidade flash USB e porta serial RS232 para integração de escritório sem papel e gerenciamento flexível de dados.
Invólucro Robusto Pronto para Campo: Caixa de plástico de engenharia multifuncional com resistência ao frio e à temperatura, design à prova d'água selado e resistência a quedas/choques para testes de campo confiáveis em ambientes exigentes.
Especificações Técnicas
| Parâmetro |
Especificação |
| Faixa de Teste |
0,9 – 10000 |
| Precisão de Medição |
±0,1% + 2 dígitos (0,9–500)
±0,2% + 2 dígitos (501–2000)
±0,5% + 2 dígitos (2001–10000) |
| Resolução |
0,0001 mínimo |
| Tensão de Saída |
Ajustada automaticamente de acordo com a carga |
| Fonte de Alimentação de Trabalho |
AC220V ±10%, 50 ±1Hz |
| Temperatura Ambiente |
-10°C a +40°C |
| Umidade Relativa |
≤85%, sem condensação |
| Dimensões da Unidade Principal |
360 × 290 × 170 mm |
| Dimensões da Caixa de Cabos |
360 × 290 × 170 mm |
| Peso da Unidade Principal |
5,9 kg |
| Peso da Caixa de Cabos |
5,65 kg |
| Display |
Tela sensível ao toque LCD colorida HD de 7 polegadas, ajuste digital de luz de fundo |
| Interfaces de Dados |
Impressora térmica integrada, armazenamento USB, comunicação serial RS232 |
| Posições Máximas de Derivação |
99 (suporta configurações de derivação assimétricas) |
Capacidades de Medição
Medição Trifásica
Teste de Relação Trifásica Simultâneo • Identificação Automática de Grupo 0–11
Conecte os cabos de teste de alta e baixa tensão (amarelo/verde/vermelho/preto) aos terminais A/B/C/O correspondentes. Após inserir os valores nominais de alta e baixa tensão, nível de derivação igual e tipo de derivação, o instrumento mede automaticamente a relação de espiras trifásica, calcula os valores de erro para cada fase, identifica o grupo de fiação do transformador e exibe a posição exata do comutador de derivações. O teste é concluído em segundos com todos os resultados exibidos na tela sensível ao toque de 7 polegadas.
Medição Monofásica
Teste de Relação de Transformador Monofásico • Precisão de Precisão
Para transformadores monofásicos ou verificação fase a fase, selecione o modo de medição monofásica. O instrumento aplica tensão de teste ao par de fases designado e mede a relação de espiras exata com a mesma precisão de ±0,1%. Ideal para transformadores de distribuição monofásicos, transformadores de instrumento e investigações de diagnóstico detalhadas fase a fase.
Medição de Transformador Tipo Z
Teste Especializado de Transformador Zigzag • Análise de Deslocamento de Fase e Balanceamento
Modo de medição dedicado para transformadores tipo Z (zigzag), transformadores retificadores, transformadores de aterramento, transformadores de fornos elétricos, transformadores de deslocamento de fase e transformadores de balanceamento. O instrumento aplica sequências de excitação e algoritmos de medição especializados, adaptados às configurações de enrolamento exclusivas desses tipos de transformadores, fornecendo os parâmetros de medição mais abrangentes disponíveis em um testador portátil.
Fluxo de Trabalho de Teste
Conectar Cabos de TesteConecte os cabos do lado de alta tensão (A/B/C/O) aos terminais HV do transformador e os cabos do lado de baixa tensão (a/b/c/o) aos terminais LV, seguindo o diagrama de fiação na tela para o tipo de transformador selecionado.
Inserir Parâmetros NominaisInsira os valores nominais de alta e baixa tensão do transformador, o nível de derivação igual (distância da derivação) e o tipo de derivação na tela sensível ao toque de 7 polegadas. O instrumento salva esses parâmetros para cálculo automático de erro e posição em todos os pontos de derivação.
Selecionar Modo de MediçãoEscolha entre os modos de medição trifásica, monofásica ou tipo Z, dependendo do transformador em teste. O instrumento aplica a sequência de excitação apropriada automaticamente.
Executar MediçãoPressione iniciar para iniciar o teste. A fonte de alimentação inversora de precisão trifásica aplica a tensão de teste, e o instrumento captura os valores de relação, percentagens de erro, ângulos entre fases e identificação do grupo de fiação simultaneamente.
Salvar, Imprimir ou Exportar ResultadosRevise os resultados na tela sensível ao toque. Salve os dados na unidade flash USB, imprima através da impressora térmica integrada ou transfira para um PC via RS232 para geração de relatórios e arquivamento.
Aplicações
•Fabricação de Transformadores de Potência: Testes em linha de produção de transformadores de potência semiacabados e acabados para verificar a correção da relação de espiras, a funcionalidade do comutador de derivações e a configuração do enrolamento antes da aceitação de fábrica e envio.
•Comissionamento e Instalação de Transformadores: Verificação no local de transformadores recém-instalados antes da energização, estabelecendo dados de relação de base para futuras comparações de manutenção preventiva.
•Manutenção Preventiva e Diagnóstico: Testes rotineiros de acordo com os regulamentos de teste preventivo do Ministério de Energia Elétrica para detectar curto-circuitos entre espiras, degradação do comutador de derivações e falhas de enrolamento antes que causem falha do transformador.
•Testes em Subestações e Industriais: Análise abrangente de relação de transformadores de distribuição, potência e de propósito especial em subestações, plantas industriais, locais de energia renovável e operações de mineração.
Perguntas Frequentes
P1: Que tipos de transformadores o XHBB128B pode testar?
O XHBB128B é compatível com praticamente todos os tipos de transformadores, incluindo transformadores de potência trifásicos e monofásicos padrão, transformadores de distribuição, transformadores tipo Z (zigzag), transformadores retificadores, transformadores de aterramento, transformadores de fornos elétricos, transformadores de deslocamento de fase e transformadores de balanceamento. O instrumento suporta grupos de fiação 0–11 com identificação automática e pode medir comutadores de derivações com até 99 posições, incluindo configurações de derivação assimétricas.
P2: Como a fonte de alimentação inversora de precisão trifásica melhora a precisão?
Testadores de relação tradicionais usam energia da rede monofásica que contém distorção harmônica que afeta a precisão da medição. O XHBB128B usa uma fonte de alimentação inversora de precisão trifásica autônoma como fonte de medição. Isso elimina completamente a interferência harmônica da rede, fornecendo precisão consistente de ±0,1%. Quando a fonte de alimentação de trabalho é um gerador (comum em subestações remotas), a qualidade da medição não é afetada, pois a tensão de teste é sintetizada independentemente.
P3: O instrumento pode detectar curto-circuitos entre espiras?
Sim. Uma das principais capacidades de diagnóstico do XHBB128B é a detecção de curto-circuitos entre espiras em enrolamentos de transformadores. Quando existe um curto-circuito entre espiras, a relação de espiras efetiva desvia do valor nominal. O instrumento mede a relação real com resolução de 0,0001 e a compara com o valor esperado, sinalizando qualquer desvio que exceda a tolerância normal. Combinado com a proteção integrada contra curto-circuito entre espiras do instrumento durante o teste, ele fornece capacidade de diagnóstico e segurança operacional.
P4: Como funciona a identificação da posição do comutador de derivações com derivação assimétrica?
Após inserir os valores nominais de alta e baixa tensão, o nível de derivação igual (por exemplo, 1,25% para um transformador de 110 ± 8 × 1,25%) e o tipo de derivação (número de posições), o instrumento calcula automaticamente a relação esperada para cada posição de derivação. Durante a medição, ele compara a relação medida com todas as posições calculadas e identifica com precisão em qual derivação o comutador está atualmente definido. Isso funciona mesmo para transformadores onde a posição de derivação nominal não está no ponto central, e para configurações de derivação assimétricas onde a relação de tensão é não linear entre as posições.
P5: Quais são os termos de compra e o que está incluído no pacote?
O XHBB128B é enviado como um kit completo pronto para uso, incluindo o instrumento de teste principal (360×290×170mm, 5,9kg), uma caixa de cabos separada (mesmas dimensões, 5,65kg) contendo todos os cabos de teste HV e LV, cabo de alimentação, cabo de aterramento, unidade flash USB e papel de impressora térmica. O tempo de entrega padrão é de 5 a 8 dias úteis. Cada unidade é embalada em uma caixa robusta de plástico de engenharia multifuncional, resistente ao frio/temperatura, selada à prova d'água e protegida contra quedas/choques. A XZH TEST fornece garantia padrão do fabricante com cobertura estendida opcional. A quantidade mínima de pedido é de 1 unidade com termos de pagamento T/T.
