Preço de fábrica 10kV 11kV e abaixo da tensão Detecção de falhas de cabos subterrâneos Sistema de localização de falhas de cabos subterrâneos

Sistema de detecção de falhas de cabos subterrâneos Para detecção de falhas de cabos subterrâneos de 10 kV a 11 kV e abaixo da tensão

I. Finalidade do sistema:

• Detetar com precisão e rapidez a principal falha de isolamento dos cabos de alimentação; calibrar o comprimento do cabo; detectar com precisão a direção e a profundidade do cabo enterrado.
• Prova ¢ ensaio do cabo com a corrente contínua normal
• Encontrar a Falha ∆Distância em um cabo.
• Pin- apontando falhas de cabo no chão.
• A localizar cabos subterrâneos.
• Selecção de um cabo de um conjunto de cabos.

II. A ComissãoConfiguração do sistema

III. Descrição técnica dos componentes do sistema

Pre-localização da falha do cabo

A determinação da distância da falha do cabo (em metros ou pés) da extremidade do ensaio é definida como a pré-localização da falha do cabo.como pré-localização precisa da falha do cabo reduz o tempo necessário para a localização da falha final quando comparado com o gerador de sobretensão convencional e método de localizaçãoA pré-localização utiliza métodos de baixa tensão, como o reflectômetro de domínio de tempo (TDR) e métodos de alta tensão, como SIM, ARC, MIM, ICM/ICE e método de decadência de tensão.

1Pre-localizador de falha de cabo XHGG502

Introdução

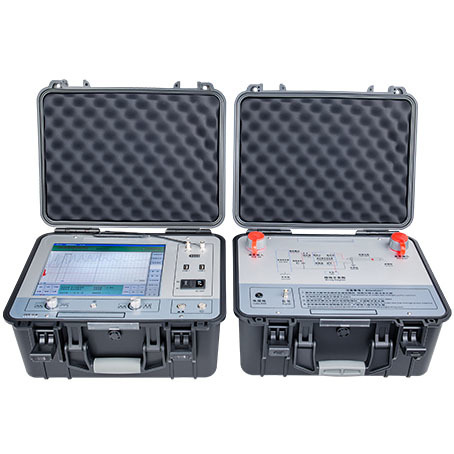

XHGG502Pre-localizador de falhas de caboÉ um instrumento especial para medir e analisar o estado do cabo de alimentação e a distância de falha.Processamento de dados, visualização gráfica e análise gráfica para completar a medição da velocidade do cabo, teste de comprimento do cabo, teste de distância de falha do cabo.

Unidade principal acoplador de pulso (recolhedor de amostras múltiplas de pulso)

Principais características

• O sinal reflectido enviado pelo acoplador de pulso é automaticamente exibido e, ao mesmo tempo, a forma de onda de todo o comprimento do circuito aberto do cabo é exibida.

• Cálculo e exibição automáticos da distância de falha;

• Tem a função de armazenar formas de onda de ensaio maciças: as formas de onda obtidas no ensaio de campo podem ser convenientemente armazenadas no instrumento de acordo com a ordem especificada,e podem ser recordados e observados a qualquer momento;

• Com interface USB padrão da impressora;

• Operação simples e elevada fiabilidade.

• Fornecimento de energia de bateria de lítio de polímero incorporado, que pode testar o circuito aberto do cabo e a falha de curto-circuito de baixa resistência em nenhum ambiente de alimentação.

Os modos de ensaioXHGG502 ARC pré-localizador de falhas de caboAqui, foque no método de pulso múltiplo que é diferente de outros dispositivos.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cableO eco da falha, e há uma grande escolha de formas de onda de teste ideais.

Diferentes impulsos de alta tensão, diferentes comprimentos de cabo, diferentes distâncias de falha de cabo, e o período e a duração de grandes oscilações cosseno são muito diferentes.A forma de onda coletada pelo método de pulso secundário simples é muitas vezes perturbada pela grande oscilação cosseno devido ao tempo de atraso de transmissão insuficiente, e a forma de onda é caótica e difícil de analisar. Só pode ser assegurada ajustando o tempo de lançamento atrasado do pulso de ensaio ou utilizando um dispositivo de extensão de arco de média tensão,que aumenta a dificuldade de utilização, o peso e o custo do equipamentoO método de pulsos múltiplos supera apenas estas dificuldades e simplifica muito os procedimentos de ensaio.Oito conjuntos de formas de onda de ensaio são obtidos a partir do processo de flashover de alta tensão de um impacto, e há sempre vários conjuntos de formas de onda que são convenientes para a interpretação da distância de falha.

Mostrar o sistema de operação

Teste da distância de falha do cabo sob o modo de teste flashover de alta voltagem, este método de teste é adequado para detectar várias falhas de alta resistência.Ajustando a posição das duas linhas do cursor, a distância de falha pode ser determinada.

Teste da distância de falha do cabo sob o modo de teste ARC (multi-shot), este método de teste é adequado para detectar várias falhas de alta resistência.tais como falhas de cabos de baixa resistência e submersos, o método de pulsos múltiplos é mais fácil de analisar e pode ajudar os utilizadores a determinar rapidamente a distância de falha.

Teste da distância de falha do cabo sob o modo de teste de pulso de baixa tensão.

Parâmetros técnicos

Introdução do painel

1 Display:12tela sensível ao toque industrial de 0,1 polegada;

2 Comunicação:Interface de saída de sinal de pulso do método de pulso de baixa tensão, interface de amostragem de entrada de sinal do método flashover de alta tensão;

3 Terceirização:Terminal de aterragem de segurança;

4 Indicador de potência:Indica a potência interna da bateria, exibida em 4 grades;

5 USB-1:Cartão de rede sem fios externo e dispositivo de comunicação USB;

6 USB-2:Cartão de rede sem fios externo e dispositivo de comunicação USB;

7 Interruptor de alimentação:Posição "I", utilizar a fonte de alimentação AC 220V para alimentar o sistema;

O engrenagem II utiliza a bateria interna para alimentar o sistema; quando a tomada de energia é ligada à fonte de alimentação AC 220 V, também carrega a bateria ao mesmo tempo;

Mudança "O", desligue a energia do sistema;

8 Tomada de energia:fonte de alimentação do instrumento, porta de ligação AC 220V;

9 Fusão:o local onde está instalado o fusível do sistema de alimentação AC 220 V;

10 Auto- verificação:Transmitir sinais sob múltiplos pulsos;

11 Ligado/desligado:Ativar e desactivar a potência de trabalho do computador industrial;

12 Amplitude:Ajustar o botão de amplitude ao recolher as formas de onda para alterar a amplitude das formas de onda recolhidas;

13 Luz indicadora:A luz indicadora que reflete o método de inspecção;

14 Deslocamento:Ajustar o botão de deslocamento ao adquirir formas de onda para alterar a altura de base das formas de onda adquiridas;

Lista de embalagens

Rastreamento, localização, identificação, reparação e re-teste de cabos

2"Traçador de rota do cabo"caminhoTeste integral) (XHGX507)

Rastreamento da rota do cabo

Muitas vezes, a identificação da falha do cabo leva mais tempo, uma vez que o rastreamento da rota do cabo em teste (CUT) não foi realizado ou a rota do cabo é desconhecida.A rota exata do cabo é determinada usando o método de indução de áudio.

No método de indução de áudio, um sinal sinusoidal AC estável de alta frequência proveniente de um gerador de frequência de áudio é injetado no CUT no final do ensaio,que completa o seu caminho através da terra e disponível em toda a linha de caboUma bobina de sensores paralela ao solo ligada a um receptor de áudio capta os sinais.que é exibido no receptor visualmente sob a forma de gráficos e sob a forma de som captado através de fones de ouvidoO sinal mais forte é recebido exatamente acima do cabo e a intensidade do sinal diminui se a bobina de busca estiver em qualquer lado do cabo ou longe dele.A rota do cabo é determinada por encontrar sinais de áudio máximos no receptor de áudio e fones de ouvido.

Descrição

O localizador de tubos de cabo subterrâneos XHGX507 é usado principalmente para localização de falhas de cabo, identificação de cabo, trajetória de cabo e medição de profundidade.Pode completar tarefas que só podiam ser realizadas por alguns conjuntos de instrumentos no passado.

Princípio de funcionamento

O localizador de tubos de cabo subterrâneo foi concebido com base no método de indução eletromagnética e na aplicação do princípio da comunicação.

1O sinal eletromagnético é gerado pelo transmissor e o sinal é transmitido para o cabo subterrâneo em teste através de diferentes métodos de ligação de transmissão.

2Após o cabo subterrâneo induzir o sinal eletromagnético, uma corrente induzida é gerada no cabo, e a corrente induzida se propaga ao longo do cabo para a distância.

3No processo de propagação da corrente, ondas eletromagnéticas são irradiadas para o solo através do cabo subterrâneo.o sinal de onda eletromagnética será recebido no chão acima do cabo.

4A posição, a direcção e a falha do cabo subterrâneo podem ser julgadas pela alteração da intensidade do sinal recebido.

Características

● O ecrã LCD grande exibe a intensidade do sinal e a barra, as setas e as instruções de voz facilitam ao operador a apreciação da posição subterrânea do cabo e do ponto de falha.Uma pessoa pode fazer tudo..

●Design totalmente digital, ecrã LCD de grande dimensão e posicionamento fiável

● Portátil e leve, fácil de transportar

● Bateria recarregável incorporada

●Método de ohmmetro para medir a resistência do circuito do cabo

●Pode ser utilizado para detectar falhas de isolamento de até 2MΩ para a terra

●Com função de iluminação de fundo para se adaptar à operação noturna

●Método de ohmmetro para medir a resistência do circuito do cabo

●Mostrar profundidade e corrente do cabo

Principais componentes

Este localizador de tubos de cabo é constituído principalmente por um transmissor e um receptor, com acessórios de duas pinças, um quadro A e os fios de ligação necessários.

Parâmetros técnicos

Transmissor

Receptor

Lista de embalagens

Caso de aplicação

3.Falha do cabopontolocalizador(XHDD503C)

Determinação de falhas de cabo

Com base na distância aproximada de falha calculada pelo Pre-localizador e na área suspeita de falha marcada utilizando o procedimento de rastreamento de rota,a localização exacta da falha do cabo ou a localização da falha é realizada;.

Identificação de falhas de alta resistência e flash

Para identificar falhas de alta resistência e piscando, uma onda HV é aplicada no cabo defeituoso periodicamente usando gerador de onda,gerando um som de estrondo no ponto de falha e produzindo um forte campo magnético ao redor do cabo. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphonesDado que os sinais acústicos e magnéticos são produzidos simultaneamente no ponto de falha, o ponto de falha exato é localizado com precisão; onde o atraso de tempo entre eles é próximo de zero.O campo magnético também ajuda o usuário a determinar a posição do sensor e resultante localização fácil.

Introdução

O instrumento de localização da falha do cabo utiliza o método de sincronização acústica e magnética para determinar o ponto de falha do cabo de alimentação.O flashover electrónico é gerado pelo gerador de descarga de impacto, são captadas e amplificadas pela sonda correspondente, e a localização precisa do ponto de falha é determinada pelo julgamento auditivo e visual.É um dispositivo que completa o posicionamento preciso do ponto de falha do cabo dentro da faixa de medição aproximada e coleta a diferença de tempo acústica e magnéticaIntegra a tecnologia de posicionamento, testes assistidos por trajectória e outras tecnologias.fornecer vários modos de teste e informações rápidas ricas e diversas para localizar com eficiência e precisão a falha do cabo.

Este instrumento de ponto fixo é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de alimentação, cabos coaxiais de alta frequência, cabos de luz de rua,e fios enterrados feitos de vários materiais com diferentes secções transversais e meios, bem como fugas de alta resistência e flashover de alta resistência. Falha. Os parâmetros técnicos estão em conformidade com "GB/T 18268.1 Requisitos anti-interferências para os equipamentos de ensaio utilizados em locais industriais".

O equipamento deve cumprir os requisitos normalizados relativos à fixação acústica e magnética da norma "DL?? T 849.2-2019 Condições técnicas gerais para testadores especiais de equipamentos elétricos Parte 2:Instrumento de localização de falhas no cabo".

Características

1. LCD de 5 polegadas com alto brilho táctil garante visibilidade sob a luz solar.

2Adotar tecnologia de posicionamento sincrono acústico e magnético para calcular automaticamente a diferença de tempo acústico e magnético.

3O valor de ganho e o valor de disparo do sinal acústico e do sinal magnético podem ser ajustados manualmente para se adaptarem a vários ambientes.

4Possui tecnologia de redução do ruído de fundo e pode escolher entre uma variedade de métodos de filtragem.

5Possui funções de redução de ruído de fundo BNR e de redução de ruído mudo.

6Tem indicação de desvio de rota.

7Equipado com sensores de sinais de isolamento físico de várias camadas, grau de impermeabilidade IP65.

8Bateria de lítio de grande capacidade, tempo de espera longo, equipada com carregador rápido.

9Pequeno e leve, fácil de operar e interface humano-máquina simples.

Indicadores técnicos

Princípio de funcionamento

Este dispositivo utiliza o método de sincronização acústica e magnética para localizar com precisão falhas.O seu princípio baseia-se no método tradicional de determinação de pontos acústicos e acrescenta a detecção e aplicação de sinais eletromagnéticos.

Quando o gerador de alta tensão efetua uma descarga de impacto no cabo defeituoso, o som gerado pela descarga no ponto de falha é transmitido para o solo.O sinal sonoro é captado por uma sonda de alta sensibilidadeApós a amplificação, um som "pop" pode ser ouvido ouvindo com fones de ouvido.

A sonda integrada da sonda recebe o sinal do campo magnético em tempo real, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalContinue movendo a posição do sensor para encontrar o ponto com a menor diferença de tempo acústico-magnético, então a localização exata do ponto de falha será abaixo dele.

Os instrumentos tradicionais de medição acústica geralmente só usam fones de ouvido para monitorar,ou são complementados pelo balanço do indicador do contador para identificar o som de descarga no ponto de falhaUma vez que o som da descarga desaparece num instante e não é muito diferente do ruído ambiente, muitas vezes traz grandes dificuldades para os operadores que não têm muita experiência.O método de sincronização acústica-magnética evita efetivamente os problemas acima do método de medição acústica tradicional.

Lista de embalagens

Introdução do painel de comando

1. Ajuste: Pressione o botão de ajuste para entrar na interface de ajuste e gire o botão de ajuste para definir os parâmetros de ajuste;

2. Fornecimento de energia: ligar e desligar a fonte de alimentação do sistema. Ao ligar o sistema, você precisa pressionar e segurar o botão de alimentação por 3 a 4 segundos até ouvir um longo som de "bip",Depois podes levantar o botão· quando se desligar, premir e manter pressionado o botão de ligação durante 3 a 4 segundos;

3Display: 5 polegadas de tela sensível ao toque

1 Sensor: porta de ligação do sensor da sonda;

2 Carregamento: porta de ligação do carregador;

3 Jack de fones de ouvido dedicado.

Interface e introdução de funções

A interface de operação inclui uma área de exibição de forma de onda e uma área de ajuste de parâmetros.

1/2: Ajuste do ganho sonoro/ajuste do gatilho sonoro

3/4: Ajuste do ganho de campo magnético/ajuste do gatilho do campo magnético

5: Indicação da sonda

6: Filtragem de todos os passos

Filtragem de passagem baixa

Filtragem de alta passagem

Filtragem de passagem de banda

7- Mudar a configuração.

8. Configurações BNR

9.Configuração do volume

10- Display de potência.

11.Intensividade sonora: indicação da intensidade sonora e exibição numérica correspondente.

12.Signal eletromagnético: inicialização concluída, pode-se amostrar o logotipo (relâmpago é amarelo); silenciar ou sensor de toque logotipo (relâmpago é branco).

13.Força do campo magnético: indicação da força do campo magnético e exibição numérica correspondente.

14Quatro conjuntos de dados de diferença de tempo acústica e magnética, que mostram a diferença de tempo acústica e magnética para referência do utilizador, para melhorar a precisão do ponto fixo.

4.XHHV535-4Z Gerador de Ondas de Alta Tensão Portátil

Para identificar as falhas de alta resistência e piscar, um gerador de ondas é usado para aplicar periodicamente ondas de alta tensão no cabo defeituoso,produzindo um som de estrondo no ponto de falha e um forte campo magnético ao redor do caboEstes sinais acústicos e magnéticos são captados com a ajuda de sensores (micrófonos sensíveis à terra) e exibidos simultaneamente no receptor de posicionamento sob a forma de um gráfico.e o sinal acústico pode ser ouvido através de fones de ouvidoDado que os sinais acústicos e magnéticos são gerados no ponto de falha ao mesmo tempo, o ponto de falha exato pode ser determinado; o atraso de tempo entre eles é próximo de zero.O campo magnético também pode ajudar os usuários a determinar a localização do sensor, facilitando a localização do ponto de falha.

Descrição

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests"É utilizado principalmente para descarga de impacto durante o teste de falhas de cabos com níveis de tensão de 35 kV e abaixo; também pode ser usado para testes de tensão de resistência de DC de outros equipamentos elétricos.

Este dispositivo integra a fonte de alta tensão DC, o capacitor de armazenamento de energia e o buraco da bola de descarga em um.Este equipamento substitui completamente o transformador de teste tradicional que pesa centenas de quilogramas, caixa de comando e capacitor de armazenamento de energia de pulso (geralmente um conjunto de transformadores de 5 kVA pesa mais de 60 kg e a caixa de controlo mais de 30 kg,e condensadores de armazenamento de energia de pulso de mais de 20 kg).

A fonte de alimentação adota componentes eletrónicos especiais de alta tensão de alta precisão e alta estabilidade e tecnologia de alta tensão de alta frequência,que torna toda a máquina simples em estrutura e ultra-leve em pesoO gerador de pulso adota um design e modo de operação humanizados, que são seguros e confiáveis.e também pode funcionar normalmente quando a alta tensão é curto-circuito para a terraÉ atualmente o equipamento de alta tensão de impacto de corrente contínua portátil mais leve e fácil de usar. É um produto ideal para detecção de falhas de cabos de alimentação.

Parâmetros técnicos

Introdução do painel

1.Saída de alta tensão (DC):Quando a corrente contínua resistir à tensão, conecte a linha de saída de alta tensão.

2.Válvula de saída de alta tensão (EMP):Durante a descarga por impulso, conecte a linha de saída de alta tensão.

3.Em segurança.t- Sim.em terra:O invólucro do instrumento é aterrado para evitar a eletrificação do invólucro do instrumento ou do pessoal.

4.Configuração do horário:Configure o intervalo de tempo de descarga.

5.Voltímetro:Indicação da tensão de saída de alta tensão, utilizada para exibir o valor da tensão em tempo real.

6.Conexão de alimentação:Fornecimento de energia de trabalho do instrumento, AC 220V ± 10%/50Hz ± 1Hz.

7.Porta-tubos de segurança:Localização do tubo de segurança no sistema de alimentação AC 220 V.

8.Interruptor de alimentação:"Posição I" indica a ligação de 220 V AC para fornecer energia ao sistema;

"Viagem 0", desligar a fonte de alimentação AC 220V para fornecer energia ao sistema.

9.Interruptor de proteção contra sobrecorrência:Apertar o status indica que a função de proteção contra sobrecorrência foi iniciada; quando rebota, indica que o instrumento ativou a proteção contra sobrecorrência.

10.Luz do botão de arranque/indicador de posição zero:

1Quando a luz do indicador de posição zero estiver acesa (amarelo), indica que se encontra no estado de posição zero.

2Quando a luz do indicador de posição zero não estiver acesa, indica que não se encontra no estado de posição zero.a luz do indicador de posição zero estiver acesa, e, em seguida, pressionando o botão de partida pode iniciar a saída de alta tensão.

11.Luz do botão de parada/luz do indicador de alta tensão:Quando o ensaio for concluído ou ocorrer uma anomalia, aperte este botão para cortar a saída de alta tensão.A luz do indicador de alta tensão acesa indica que a saída de alta tensão foi activada; a luz indicadora de alta tensão está desligada, indicando que a saída de alta tensão parou.

12.Manubrio de regulação de tensão:Usado para ajustar o tamanho da tensão; ajustar a alta pressão de saída no sentido horário para aumentar de pequeno para grande, e no sentido anti-horário para diminuir de grande para pequeno.

13.Botão de descarga:No estado de parada de alta tensão, pressionando este botão pode descarregar manualmente a eletricidade armazenada internamente.

14.Ampérmetro:Indicação da corrente de medição de baixa tensão.

Lista de embalagens

Contacte-nos livremente se houver mais perguntas e exigências!
