Principais Recursos
Operação em Modo Duplo: O modo de queima fornece 60kV / 400mA para carbonização rápida de falhas de alta resistência; o modo de ponte inteligente emite 750mA para medição de distância de falha ultraprecisa.
Ponte de Alta Precisão de 750mA: Corrente de ponte líder na indústria garante pré-localização precisa mesmo em cabos severamente degradados com assinaturas de falha complexas — minimizando a pegada de escavação em galerias de mina e túneis confinados.
Controle Digital Inteligente: Regulação controlada por microprocessador com monitoramento LCD em tempo real, troca de modo com um toque e bloqueio de segurança automático durante operações de alta tensão.

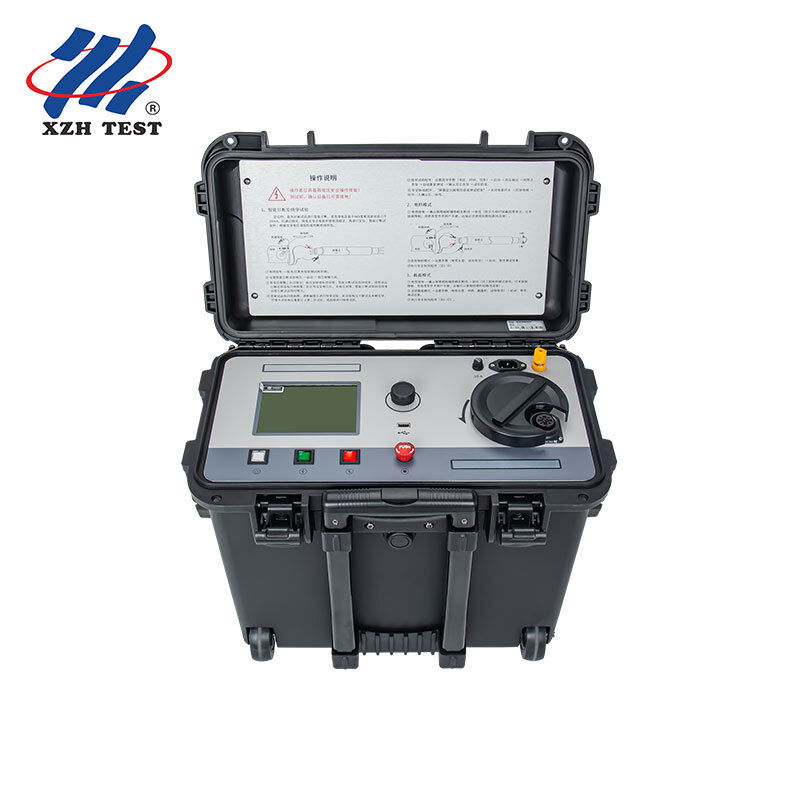

Design Compacto e Robusto: Caixa de plástico portátil com rodinhas, adequada para transporte através de poços de mina estreitos e pontos de acesso a túneis. Construído para suportar ambientes industriais empoeirados, úmidos e propensos a vibrações.
Ampla Compatibilidade de Cabos: Adequado para sistemas de cabos complexos de alta tensão, grande seção e longa distância — incluindo configurações blindadas, revestidas e interconectadas comuns em infraestrutura de mineração e tunelamento.
Sem Ponto Cego: Ao contrário dos métodos de reflexão de onda, o método de ponte fornece localização precisa de falhas mesmo em seções de cabo muito curtas e falhas próximas ao terminal — crítico para instalações em espaços confinados.
Especificações Técnicas
| Parâmetro |
Especificação |
| Modelo |
XHSC-60Q |
| Tensão de Queima |
0 – 60 kV (ajustável continuamente) |
| Corrente de Queima |
Máximo 400 mA |
| Tensão de Saída da Ponte |
0 – 4 kV (ajustável continuamente) |
| Corrente de Teste da Ponte |
Máximo 750 mA |
| Display |
LCD colorido TFT de 3,5 polegadas |
| Precisão de Posicionamento |
±(0,2%·L + 1) m |
| Faixa de Teste |
1 – 50.000 m |
| Fonte de Alimentação |
220 V AC ±10%, 50 Hz; compatível com gerador de 2 kVA |
| Temperatura de Operação |
-10°C a +55°C |
| Dimensões (C × L × A) |
30 cm × 46 cm × 50 cm |
| Marca |
XZH TEST |
| Origem |
Shaanxi, China |
| Certificação |
CE|ISO |
Aplicações
Mineração Subterrânea: Diagnóstico em cabos de alimentação de alta tensão que alimentam mineradores contínuos, shearers de longwall, sistemas de transporte e ventiladores — onde danos aos cabos por quedas de rochas e tráfego de equipamentos são rotineiros.
Tunelamento e Construção: Pré-localização de falhas em cabos de reboque de TBM e redes de distribuição de canteiro, permitindo reparos direcionados sem interromper as taxas de avanço.
Plantas Industriais Pesadas: Siderúrgicas, cimenteiras, instalações de processamento químico — ambientes onde cabos enterrados enfrentam ciclos térmicos, atmosferas corrosivas e degradação induzida por vibração.
Serviços de Teste de Terceiros: Empreiteiros independentes de testes elétricos que oferecem serviços de diagnóstico de cabos para operadores de minas, empresas de construção e gerentes de instalações industriais.
Como Funciona
O XHSC-60Q opera em dois modos complementares. No modo de queima, uma saída DC controlada de 60kV carboniza o ponto de falha de alta resistência, reduzindo a impedância de potencialmente centenas de quilo-ohms para poucos ohms. Uma vez que a falha é convertida para baixa resistência, a ponte digital inteligente de 750mA mede precisamente a distância até a falha usando o princípio do loop de Murray — alcançando precisão de ±(0,2%·L+1)m sem as limitações de ponto cego das técnicas de reflexão de pulso. Este fluxo de trabalho de modo duplo garante pré-localização confiável de falhas mesmo nos sistemas de cabos mais desafiadores encontrados em ambientes de mineração e industriais pesados.
Embalagem e Entrega
| Item |
Detalhe |
| Embalagem |
Caixa de madeira reforçada com acolchoamento interno de espuma |
| Tempo de Envio |
7 – 10 dias úteis |
| Capacidade de Fornecimento |
100 unidades por mês |
| Termos de Pagamento |
T/T |
Perguntas Frequentes
P1: O que diferencia a ponte digital de 750mA dos modelos padrão de 600mA? A corrente de ponte de 750mA fornece aproximadamente 25% mais corrente de teste do que as configurações padrão. Na prática, isso significa pré-localização de falhas mais confiável em cabos com severa degradação de isolamento, emendas contaminadas por umidade ou múltiplos pontos de falha parcial — todos comuns em ambientes de mineração e industriais pesados. A corrente mais alta supera a resistência residual da falha de forma mais eficaz, resultando em medições de distância mais estáveis e repetíveis.
P2: Esta unidade pode ser transportada para poços de mina subterrâneos? Sim. O XHSC-60Q é embalado em uma caixa de plástico portátil com rodinhas, com dimensões de 30cm × 46cm × 50cm, projetada para caber em gaiolas de poços de mina padrão e alçapões de acesso a túneis. Ele pode ser alimentado por um gerador portátil (mínimo de 2kW), tornando-o totalmente operacional em locais subterrâneos ou remotos sem acesso à rede elétrica.
P3: Como a ponte de queima se compara com a TDR para diagnóstico de cabos de mineração? A TDR (Reflectometria no Domínio do Tempo) é eficaz para falhas de baixa resistência, mas tem dificuldades com as falhas de alta resistência comuns em mineração — onde os cabos são esmagados, amassados ou sofrem infiltração de água. O XHSC-60Q primeiro usa a queima para converter essas falhas de alta resistência em baixa resistência, e depois aplica a ponte inteligente para medição precisa da distância. Essa abordagem de duas etapas é muito mais confiável do que a TDR sozinha para os perfis de falha típicos em operações de mineração.
P4: Quais cabos o XHSC-60Q pode testar? O XHSC-60Q é adequado para todos os tipos de cabos de energia de até 60kV, incluindo cabos com isolamento XLPE, PILC, EPR, configurações blindadas e não blindadas. Ele lida com grandes seções transversais, longas corridas de cabos de até 50km e sistemas complexos com terminais GIS e camisas interconectadas. O método de ponte elimina pontos cegos, tornando-o eficaz mesmo em seções de cabo muito curtas.
P5: Que suporte pós-venda e treinamento vocês fornecem para operações de mineração? A XZH TEST fornece suporte abrangente adaptado às operações de mineração: garantia de 12 meses em todos os componentes, suporte técnico remoto via videochamada e e-mail, comissionamento no local e treinamento de operadores (disponível globalmente), e um serviço de peças de reposição com envio em 7–10 dias úteis. Entendemos que o tempo de inatividade do equipamento em uma mina significa tempo de inatividade da produção — nossa equipe de suporte prioriza resposta rápida para manter suas operações funcionando.
