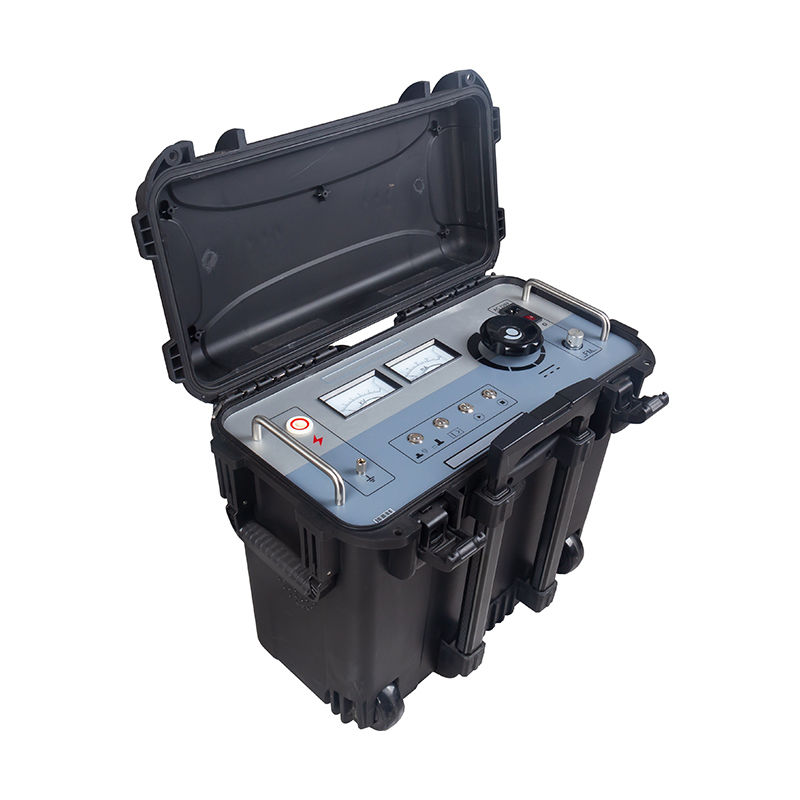

Localizador de Falhas na Capa Externa de Cabos para Sistemas de Interconexão Cruzada — XHHD523L Modelo: XHHD523L | 10kV–500kV | Interconexão Cruzada + Diagnóstico de Capa
Projetado para: Gerentes de Ativos de Transmissão, Contratados de Comissionamento EPC, Engenheiros de Sistemas de Cabos de Alta Tensão, Especialistas em Caixas de Junção de Interconexão Cruzada
Valor Central: Verificar a integridade da capa e os sistemas de interconexão cruzada em circuitos de cabos EHV — de diagnósticos de caixas de junção a localização de falhas por tensão de passo — em um único instrumento portátil em conformidade com GB50150-2006.
O Desafio da Interconexão Cruzada
Em cabos de alta tensão monofásicos com tensão nominal de 110kV e acima, a capa metálica atua tanto como blindagem eletrostática quanto como caminho de retorno de corrente de falha. Para minimizar as perdas por corrente circulante, essas capas são configuradas em arranjos de interconexão cruzada através de caixas de junção em intervalos regulares ao longo da rota do cabo — tipicamente a cada 500-1000 metros para um ciclo completo de transposição. Cada caixa de junção conecta as capas trifásicas em um padrão rotacional específico, com Limitadores de Tensão de Surto (SVLs) instalados para proteger o isolamento da capa durante eventos de sobretensão transitória.
Quem Precisa do XHHD523L — Uma Perspectiva Diferente
| Perfil do Usuário |
Necessidade Crítica Atendida |
| Gerentes de Ativos de Transmissão |
Gerenciando um portfólio de circuitos de cabos de 110kV-500kV em várias subestações. O XHHD523L fornece dados padronizados da condição da capa para indexação de saúde de ativos — identificando quais circuitos precisam de intervenção antes que a degradação da capa escale para uma falha de tela para terra, exigindo uma interrupção não planejada. |
| Contratados de Comissionamento EPC |
Testes de entrega de sistemas de cabos recém-instalados de acordo com GB50150-2006. O XHHD523L realiza o teste obrigatório de suportabilidade de 10kV/1min DC na capa externa E fornece localização imediata de falhas se a capa falhar — eliminando o vaivém entre instrumentos de teste e localização separados durante a janela de comissionamento. |
| Engenheiros de Sistemas de Interconexão Cruzada |
Diagnóstico da integridade da caixa de junção e do SVL em circuitos de cabos em serviço. Injetando sinais de teste em segmentos específicos da capa e medindo a resposta, o XHHD523L ajuda a distinguir entre uma falha genuína da jaqueta externa e um SVL degradado ou uma caixa de junção com infiltração de água — dois problemas com estratégias de reparo muito diferentes. |
| Equipes EPC de Energia Renovável |
Grandes fazendas solares e pontos de desembarque de cabos eólicos offshore envolvem quilômetros de circuitos coletores enterrados de 33kV-220kV. Falhas na capa introduzidas durante a instalação do cabo ou o reaterro devem ser localizadas e reparadas antes do prazo de entrega do projeto. O modo de alternância de uma tecla do XHHD523L permite que a equipe de comissionamento passe do teste de suportabilidade para a localização de falhas sem reconfigurar a configuração do teste. |
Especificações Técnicas
| Parâmetro |
Especificação |
| Potência de Entrada |
AC 220V ±10%, 50Hz ±2Hz |
| Tensão de Saída |
0–10 kV DC (onda quadrada, continuamente ajustável) |
| Corrente de Saída |
0–200 mA |
| Capacidade de Saída |
2 kVA |
| Faixa de Frequência |
0.2 Hz – 5 Hz (continuamente ajustável no modo de localização) |
| Cabos Aplicáveis |
Cabos de energia monofásicos e trifásicos de 10kV–500kV |
| Modos de Teste |
Localização de falhas (tensão de passo) / Suportabilidade DC — alternância de uma tecla com indicadores LED (vermelho = suportabilidade, verde = localização) |
| Padrões em Conformidade |
GB50150-2006 (teste de entrega da capa externa do cabo e teste preventivo), requisitos de teste de sistema de interconexão cruzada |
| Proteções de Segurança |
Intertravamento de partida em posição zero, descarga automática ao parar (HV cai para zero automaticamente), proteção contra sobrecorrente/sobretensão/sobretemperatura, chave de proteção contra sobrecorrente com indicador LED azul |
| Display |
Medidores analógicos duplos (voltímetro kV + amperímetro mA) — leituras em tempo real e inequívocas em todas as condições de iluminação |
| Dimensões da Embalagem |
64 * 42 * 70 cm |
| Peso Bruto |
48 kg |
| Marca / Origem |
XZH TEST / Xi'an, Shaanxi, China |
| Certificação |
CE, ISO |
Sistema Receptor — Métodos de Tensão de Passo e Rastreamento de Sinal
| Controle do Receptor |
Função |
| Medidor de Microamperímetro |
Indica a magnitude e polaridade do sinal — a direção da deflexão da agulha confirma se o operador está se aproximando ou passou do ponto de falha durante a pesquisa de tensão de passo |
| Entrada de Sinal |
Aceita conexão do sub-rack em A (método de tensão de passo) ou da garra receptora (rastreamento de sinal indutivo para superfícies pavimentadas) |
| Ajuste de Zero |
Calibra a linha de base de referência no Modo I (modo amplificado) para detecção consistente de falhas em ambientes de sinal fraco, como cabos enterrados profundamente ou condições de solo de alta resistência |
| Ajuste de Sensibilidade |
Controla a amplitude do sinal de entrada — aumenta para cabos enterrados profundamente, diminui para instalações rasas ou sinais fortes para manter a legibilidade do medidor |
| Interruptor de Modo (I / 0 / II) |
Modo I: Modo amplificado para sinais fracos (suporte A-frame + garra). Modo II: Modo direto para sinais fortes (apenas A-frame, ignora o amplificador interno). 0: Posição de desligamento |
Vantagem de Campo — Sem Área Cega: Ao contrário dos localizadores de falhas de cabo baseados em TDR que possuem uma zona morta de medição perto do terminal de teste, o método de tensão de passo do XHHD523L não tem área cega. Ele pode localizar falhas na capa imediatamente adjacentes ao ponto de terminação do cabo — uma capacidade crítica para testes de comissionamento onde danos na capa ocorrem frequentemente perto da terminação durante a instalação da glândula do cabo.

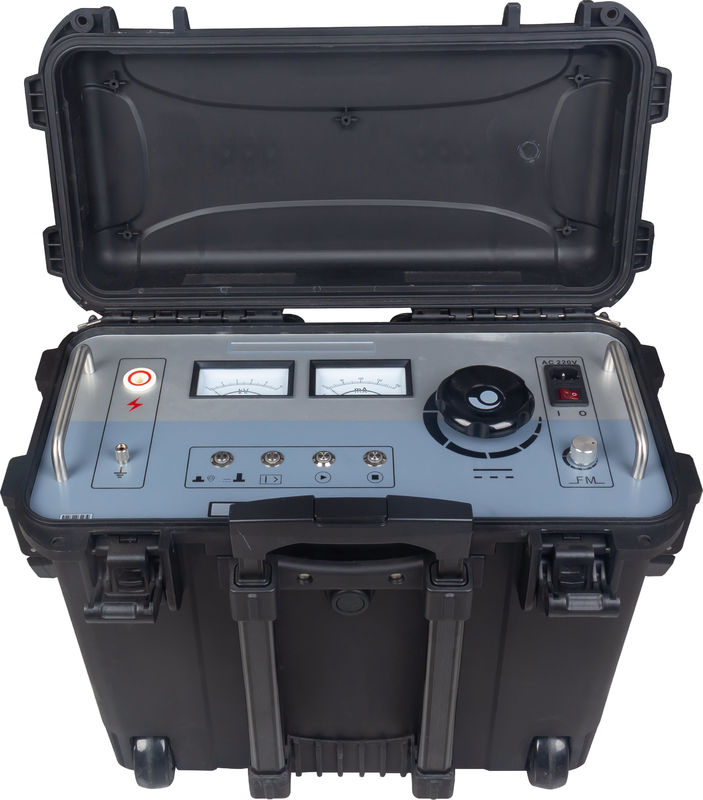

Controles do Painel — Sequência Lógica de Operação
O painel frontal do XHHD523L é organizado em um fluxo de operação da esquerda para a direita, minimizando erros do operador durante a implantação em campo:
Terminal de Saída HV: Conexão dedicada de alta tensão DC para a capa do cabo sob teste
Voltímetro kV: Indicação em tempo real da saída de alta tensão
Amperímetro mA: Monitoramento da corrente de saída — essencial para detectar vazamentos anormais durante testes de suportabilidade
Fusível do Sistema: Fusível de alimentação de 220VAC — substituível pelo usuário através de soquete externo
Entrada de Energia AC: Soquete de alimentação IEC para fornecimento de instrumento de 220VAC
Interruptor de Alimentação: I = Alimentado por AC, 0 = desligado
Ajuste de Frequência: Ajusta a frequência de saída de pulso no modo de localização (faixa de 0.2Hz-5Hz)
Ajuste de Tensão: Partida em posição zero — deve estar totalmente no sentido anti-horário (botão de partida aceso) antes que a HV possa ser energizada. Rotação no sentido horário aumenta a saída de 0 a 10kV
Botão de Parada HV: Corta a saída HV e aciona a descarga automática do capacitor. O indicador HV se apaga quando a saída está seguramente em zero
Botão de Partida HV: Efetivo apenas quando o ajuste de tensão está na posição zero (botão aceso). Pressione para energizar a saída HV
Chave de Proteção Contra Sobrecorrente: LED azul aceso = proteção contra sobrecorrente ativa, LED apagado = proteção desativada
Botão de Alternância de Modo: LED vermelho = modo de tensão de suportabilidade, LED verde = modo de localização de falhas. Alternância de uma tecla entre os modos
Coluna de Aterramento: Ponto de aterramento do instrumento — deve ser conectado à terra da estação verificada antes da operação
Fluxo de Trabalho de Teste do Sistema de Interconexão Cruzada
Isolar e Preparar: Desenergizar o circuito do cabo. Abrir as caixas de junção de interconexão cruzada em ambas as extremidades do segmento sob teste. Isso isola a seção da capa para avaliação individual — essencial porque um segmento interconectado saudável pode mascarar uma falha em um segmento adjacente
Identificação do Segmento: Em cada caixa de junção acessível, identificar o segmento da capa a ser testado. Registrar o comprimento do segmento e a identificação da caixa de junção para o seu relatório de teste
Teste de Suportabilidade DC: Conectar o XHHD523L ao segmento de capa isolado. No modo de suportabilidade (LED vermelho), aplicar 10kV DC por GB50150-2006. Monitorar o medidor mA para corrente de fuga anormal indicando degradação da capa
Avaliação de Falha: Se o teste de suportabilidade for aprovado (fuga dentro da especificação), registrar o resultado e prosseguir para o próximo segmento. Se a capa falhar, anotar o nível de corrente de fuga para referência durante o pinpointing
Alternância de Modo e Pinpoint: Alternar para o modo de localização (LED verde). Injetar o sinal de onda quadrada de 0-10kV na frequência ideal para o comprimento do cabo. Implantar o receptor A-frame ao longo da rota do cabo entre as caixas de junção — o microamperímetro do receptor o guiará até a posição exata da falha
Escavar e Reparar: O método de tensão de passo geralmente localiza o defeito em um raio de 1 metro. Escavar na posição indicada, realizar o reparo da capa (reparo da jaqueta externa ou substituição da junta do cabo) e repetir o teste de suportabilidade DC para verificar a restauração
