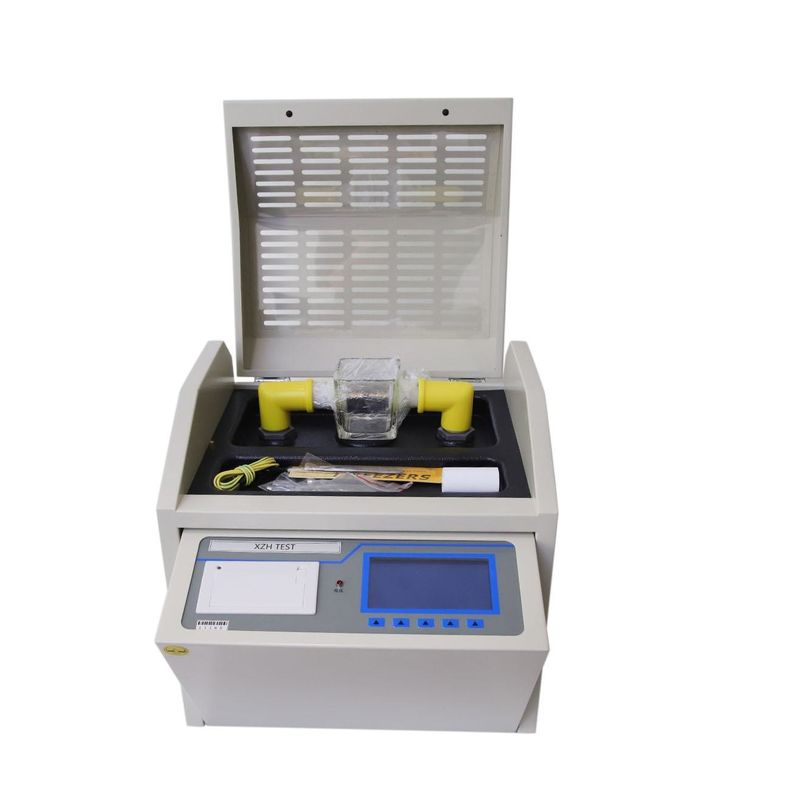

Transformador portátil Teste de resistência dielétrica de óleo de isolamento 80kV BDV Automático Multi-padrão

O teste de tensão de ruptura dielétrica (BDV) mede a tensão na qual o óleo isolante perde suas propriedades isolantes e permite a passagem de corrente elétrica. O óleo isolante de transformador serve tanto como isolante elétrico quanto como meio de resfriamento. À medida que o óleo envelhece ou se contamina com umidade, partículas ou gases dissolvidos, sua rigidez dielétrica diminui. Testes regulares de BDV são uma prática crítica de manutenção preventiva que ajuda a detectar a degradação do óleo antes que ela leve à falha do isolamento do transformador, permitindo a substituição ou recondicionamento planejado do óleo em vez de reparos de emergência.

O XHYY102 vem pré-programado com quatro métodos de teste padrão: GB507-1986 e GB507-2002 (padrões nacionais chineses para rigidez dielétrica de óleo isolante), DL/T429 (padrão da indústria de energia elétrica chinesa) e IEC156 (padrão internacional para tensão de ruptura de óleo isolante). Um quinto modo personalizável permite que os usuários definam seus próprios parâmetros de teste. Essa capacidade multi-padrão torna o instrumento adequado tanto para requisitos de teste domésticos chineses quanto para aplicações internacionais.

Testadores de BDV de óleo convencionais medem a tensão de ruptura no lado de baixa tensão do transformador elevador e calculam o valor de alta tensão através de uma conversão de razão, introduzindo erros de imprecisões na razão do transformador e condicionamento de sinal analógico. O design exclusivo de amostragem no lado de alta tensão do XHYY102 mede a tensão de teste diretamente na saída, roteando-a diretamente para o conversor A/D. Isso elimina todos os erros de conversão analógica intermediária, resultando em uma precisão geral mais precisa e repetível de ±3%.

A série XHYY102 está disponível em configurações de copo único, três copos e múltiplos copos. Modelos de copo único são ideais para testes ocasionais ou serviço de campo onde portabilidade e custo são prioridades. Modelos de três copos aumentam a produtividade permitindo o teste sequencial de múltiplas amostras de óleo sem abrir o compartimento entre os testes, adequados para uso rotineiro em laboratório. Configurações de múltiplos copos maximizam a produtividade para testes de alto volume, como controle de qualidade na fabricação de transformadores e laboratórios de testes independentes. Todas as configurações compartilham a mesma tecnologia de medição central e precisão.

Cada XHYY102 é enviado como um kit completo, incluindo o instrumento de teste principal, copo(s) de óleo de vidro especial(is) por configuração selecionada, cabo de alimentação, cabo de aterramento, papel de impressora térmica e manual do usuário. O tempo de entrega padrão é de 5 a 8 dias úteis. O design portátil compacto (465×385×425 mm) é embalado em embalagem reforçada. A XZH TEST fornece garantia padrão do fabricante com cobertura estendida opcional. A quantidade mínima de pedido é de 1 unidade com termos de pagamento T/T. Opções de marca OEM personalizadas e interface multilíngue estão disponíveis para pedidos em volume.
